Указатель уровня СТИМЛЕВЕЛ МП, магнитный, углеродистая сталь, DN15-25, PN10-40, фланцевый

Технические характеристики

Условный диаметр	20 мм
Условное давление	40 бар
Рабочая температура	до +160°С
Тип присоединения	Фланцевое
Межосевое раст.	до 2500 мм*

* любое под требование клиента

Применение

Указатель уровня СТИМЛЕВЕЛ РС применяется в системах котловой автоматики для остлеживания уровня котловой воды в котле, а так же для опеределния уровня в различных емкостях. Наличие магнитного уровня позволяет использовать указатель уровня на различных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Указатель уровня СТИМЛЕВЕЛ МП, магнитный, углеродистая сталь, DN15-25, PN10-40, фланцевый, Тмакс +160°С, фланцевый

ОПИСАНИЕ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ МП

Магнитные (байпасные) уровнемеры устанавливаются на фланцы резервуара, где будет измеряться уровень жидкости. Внутри корпуса находится магнитный поплавок, а спереди — магнитные диски. Когда уровень жидкости поднимается, магнитная часть поплавка перемещается, чтобы оставаться на поверхности жидкости. Магнитные диски спереди открываются и закрываются по мере движения поплавка. Когда поплавок поднимается, диски меняют цвет на красный, а когда поплавок опускается, он становится белым.

ПРИМЕНЕНИЕ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ МП

Используются в котлах, приемных резервуарах, цистернах и т.д. для визуального контроля уровня жидкости на таких средках, как:

Вода
Горячая вода
Пар
Сточные Воды
Морская Вода
Кислота
Нефть и нефтепродукты
Газ (жидкость)
Пена (в жидкости)
Едкие жидкости

ПОДБОР УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ МП

Подбор указателя уровня осущствляется исходя из требований заказчика - каждый раз индивидуально

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ МП

Присоединение	DN 15...25 мм
Условное давление	PN 10 бар
Рабочая температура	–10…+160 °С
Межосевые расстояния	до 3000 мм (индивидуальное)
Присоединение к трубопроводу	фланцевое

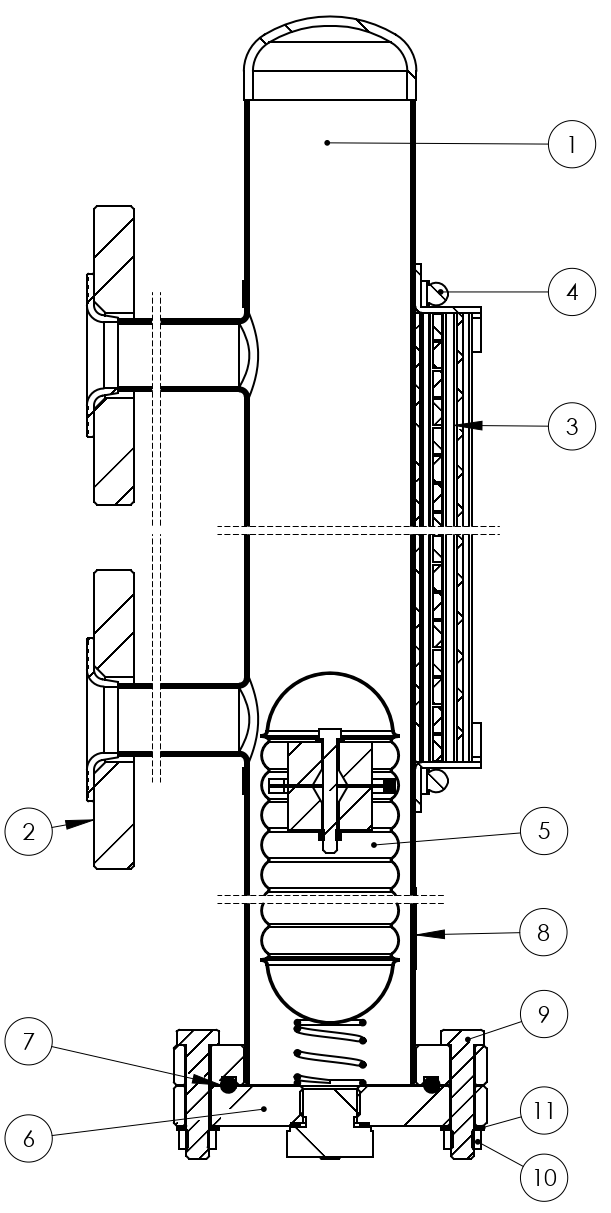

СПЕЦИФИКАЦИЯ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ МП

№	Описание	Материал	Схема
1	Корпус — байпасная труба	Нерж. сталь AISI 304
2	Соединительный фланец	Углер. сталь St37-2
3	Набор индикатора уровня	Алюминий
4	Зажим шланга — 50–70 mm	Нерж. сталь AISI 304
5	Поплавок	Нерж. сталь AISI 316
6	Сливной фланец	Углер. сталь St37-2
7	Кольцо	FKM
8	Табличка	Алюминий
9	Болт	А2-70
10	Гайка	Нерж. сталь AISI 304
11	Проволочная шайба	Нерж. сталь AISI 304

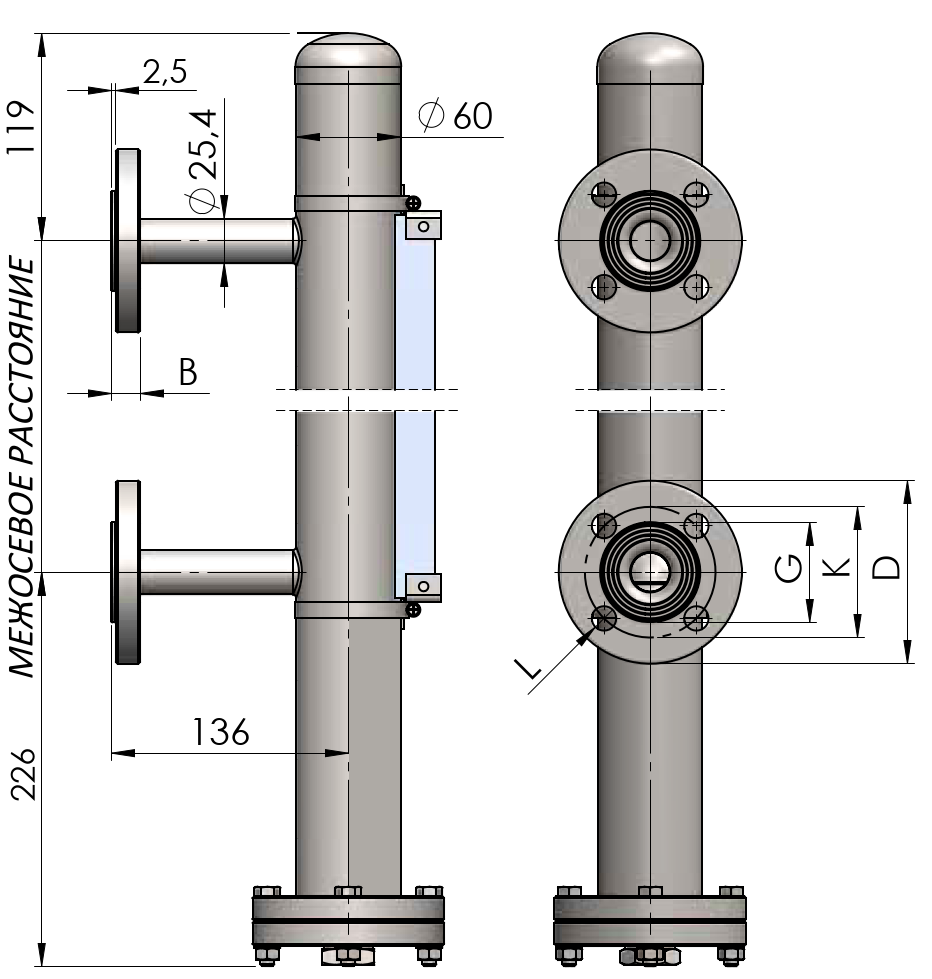

ГАБАРИТНЫЕ РАЗМЕРЫ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ МП

Технические размеры указателя уровня
Размер	G	K	D	L	B
ДУ15	Ш45	Ш65	Ш95	Ш14	16
Ду20	Ш58	Ш75	Ш105		18
ДУ25	Ш68	Ш85	Ш115		18
