Вентиль запорный VYC 147, игольчатый, резьбовой, DN8...50 мм, PN 200/250, внутренняя резьба, управление - штурвал

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	до 250 бар
Рабочая температура	-60...+400°С
Уплотнение по штоку	сальник
Тип присоединения	резьбовой
Тип управления	штурвал

Применение

Запорные игольчатые вентиля VYC147 применяются как запорная арматура в трубопроводах для жидких и газообразных сред и высокого давления. Игольчатая конструкция обспечивает высокую точность регулирования и герметичность класса А. Корпус из нержавеющей стали позволяет использовать игольчатый вентиль на слабоагрессивных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Вентиль запорный VYC 147, игольчатый, резьбовой, латунь, углеродистая или нержавеющая сталь, DN8...50 мм, PN 200/250, внутренняя резьба, управление - штурвал

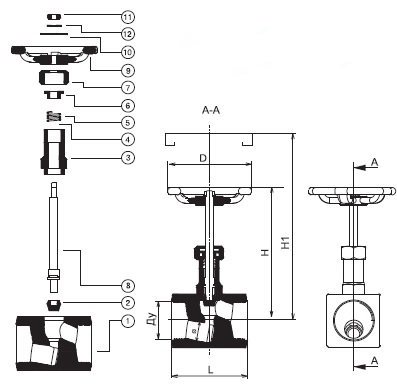

Исполнения игольчатого клапана VYC147
