Клапан периодической продувки VIRA BKV4000, нержавеющая сталь, DN25...65, PN25, пневмопривод, фланцевый

Технические характеристики

Условный диаметр	20...65 мм
Условное давление	25 бар
Макс. температура	239 °С
Тип присоединение	Фланцевое
Тип управления	рычаг, пневмопривод

Применение

Клапан периодической продувки VIRA BKV4000 предназначен для автоматической периодической продувки паровых котлов и котлов-утилизаторов. Быстрое открытие клапана с помощью пневмопривода обеспечивает создание полнопроходного отверстия с большой скоростью потока, увлекающей осадок из котла. Не требуют сервисного обслуживания.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Клапан периодической продувки VIRA BKV4000, нержавеющая сталь, DN25...65, PN25, пневмопривод, фланцевый

ОПИСАНИЕ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VIRA BKV4000

ОСНОВНЫЕ СВОЙСТВА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VIRA BKV4000

Седло клапана и плунжер выполнены из высококачественной закаленной стали
Функция ручной или автоматической продувки по времени
Блокировка положения в открытом состоянии при установке с ручным дублером

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VIRA BKV4000

Присоединение	DN 25..65 мм
Условное давление	PN 25 бар
Рабочая температура	–10…+239 °С
Тип клапана продувки	периодический (нижний клапан)
Управление	пневмопривод
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	блоки концевых выключателей (механический или индуктивный) фильтр-регулятор Ручной дублёр

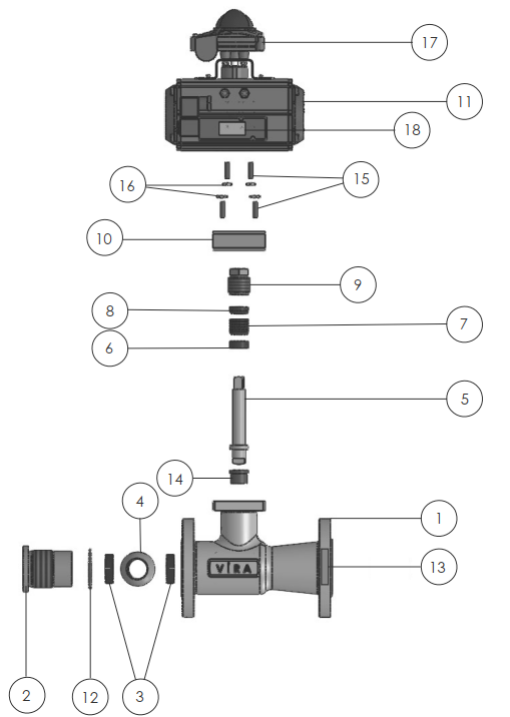

СПЕЦИФИКАЦИЯ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VIRA BKV4000

№	Позиция	Материал	Схема
1	Корпус	Нерж. сталь SS304
2	Крышка корпуса	Чугун GGG40
3	Седло	Тефлон с углеродом
4	Шар	Нерж. сталь 420
5	Шток	Нерж. сталь 316
6	Уплотнительное кольцо	Тефлон с углеродом
7	Сальник	Тефлон с углеродом
8	Уплотнительное кольцо	Тефлон с углеродом
9	Втулка	Латунь
10	Кронштейн	Углерод. сталь
11	Пневматический привод	-
12	Уплотнительное кольцо	Маслобензостойкая резина
13	Шильд	Алюминий
14	Прокладка седла	Тефлон с углеродом
15	Винт	Углерод. сталь
16	Шайба	Нерж. сталь
17	Блок концевых выключателей	-
18	Соленоидный клапан	-

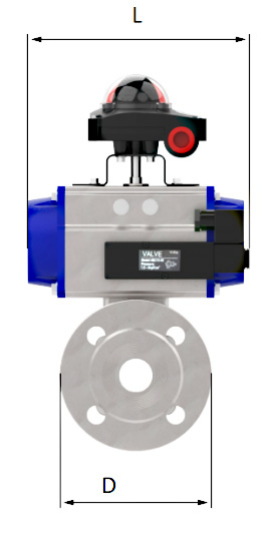

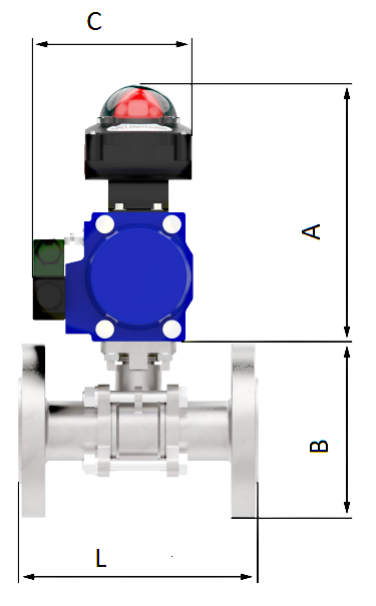

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VIRA BKV4000

DN	A	B	C	D	L	L1	Масса, (кг)	Схема
25	196	125	122	115	125	240	7
32	220	145	140	140	130	280	10
40	243	177	140	150	230	230	15
50	250	170	160	165	150	350	17
65	250	190	190	185	170	350	20
