Клапан периодической продувки VYC 660-А, литая сталь, DN20...50, PN40, гидро-пневмопривод, фланцевый

Технические характеристики

Условный диаметр	20...50 мм
Условное давление	40 бар
Макс. температура	250° С
Тип присоединение	Фланцевое
Тип управления	гидро-пневмопривод*

* - с ручным дублером

Применение

Клапан нижней продувки VYC 660-А предназначен для автоматической периодической продувки паровых котлов и котлов-утилизаторов. Быстрое открытие клапана с помощью гидро/пневмопривода или рычага обеспечивает создание водяной воронки, увлекающей осадок из котла. Не требуют сервисного обслуживания. Привод может управляться как воздухом, так и водой.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Клапан периодической продувки VYC 660-А, литая сталь, DN20...50, PN40, гидро-пневмопривод с педалью, фланцевый

ОПИСАНИЕ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660-А

ОСНОВНЫЕ СВОЙСТВА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660-А

Седло клапана и плунжер выполнены из высококачественной закаленной стали
Гидро-пневмопривод (управление сжатым воздухом или водой)
Нажатие рычага быстро полностью открывает клапан, за счет чего частицы грязи, находящиеся в нижней части котла, вымываются потоком воды.
Удобный ножной рычаг (педаль) в качестве дублёра привода

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660-А

Присоединение	DN 20..50 мм
Условное давление	PN 40 бар
Рабочая температура	–10…+250 °С
Тип клапана продувки	периодический (нижний клапан)
Управление	гидро-пневмопривод с ножным рычагом-дублёром
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	фильтр-регулятор Контроллер управления

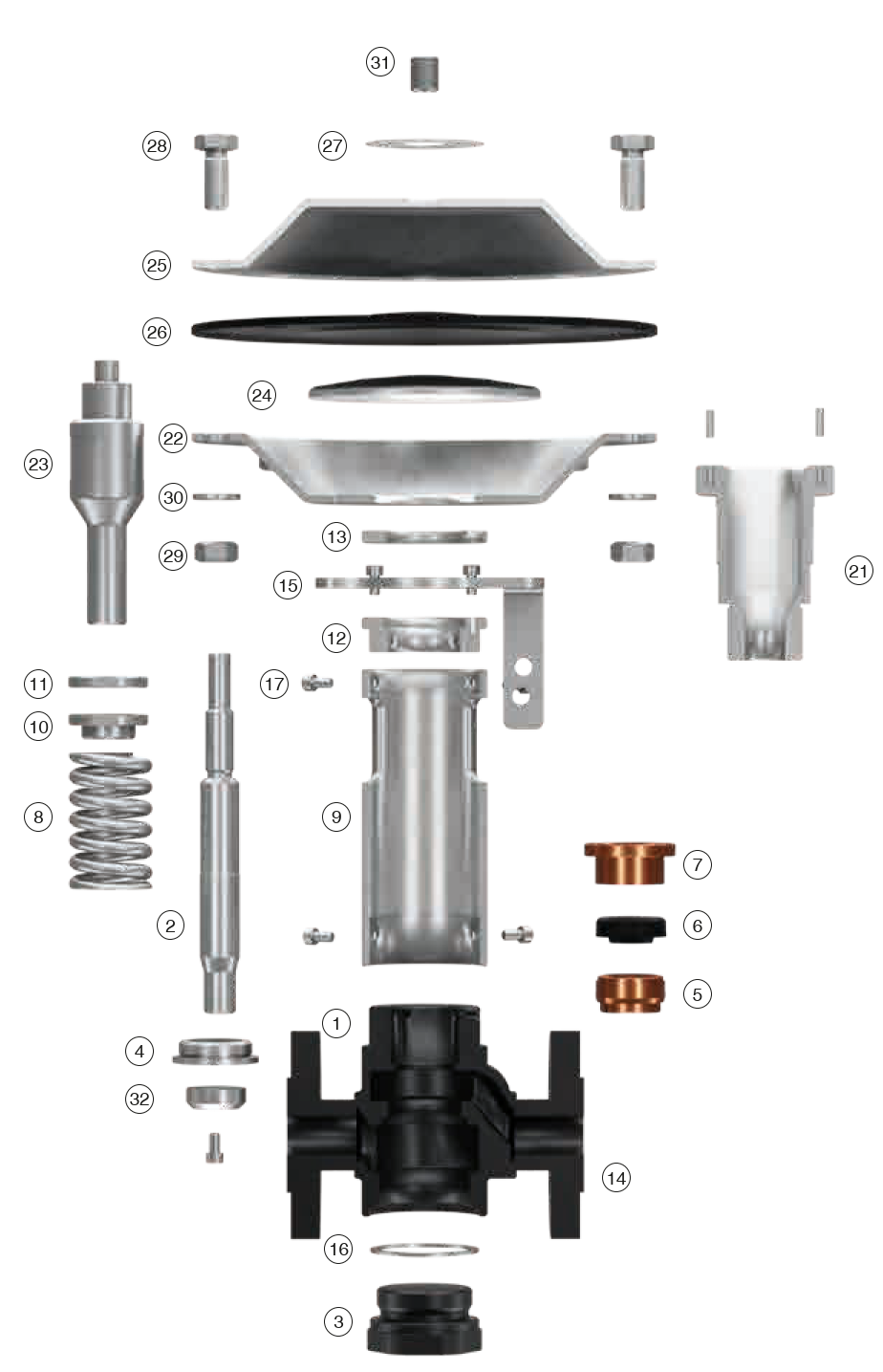

СПЕЦИФИКАЦИЯ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660-А

Позиция	Наименование	Материал	Схема
1	Body	Литая сталь (EN-1.0619)
2	Axis	Нержавеющая сталь (EN-1.4028)
3	Purge plug	Углеродистая сталь (EN-1.1191)
4	Seating	Нержавеющая сталь (EN-1.4028)
5	Body ring	Бронза (EN-CC491K-GZ)
6	Retene	E.P.D.M.
7	Gland	Бронза (EN-CC491K-GZ)
8	Spring	Spring steel (EN-10270-1-SH)
9	Cover	Углеродистая сталь (EN-1.0580)
10	Spring press	Углеродистая сталь (EN-1.1191)
11	Spring press nut	Углеродистая сталь (EN-1.1191)
12	Cover cap	Углеродистая сталь (EN-1.1191)
13	Cap disc	Углеродистая сталь (EN-1.1191)
14	Flange	Углеродистая сталь (EN-1.0460)
15	Support	Углеродистая сталь (EN-1.0037)
16	Purge plug gasket	PTFE+Car.Silicon
17, 28, 32	Screw	Углеродистая сталь (EN-1.1191)
18, 30	Washer	Углеродистая сталь (EN-1.1141)
19,29	Nut	Углеродистая сталь (EN-1.1141)
20	Stud	Углеродистая сталь (EN-1.1181)
21	Support Base	Углеродистая сталь (EN-1.1191)
22	Base	Углеродистая сталь (EN-1.0037)
23	Chuck	Углеродистая сталь (EN-1.1151)
24	Plate	Углеродистая сталь (EN-1.1191)
25	Cap	Углеродистая сталь (EN-1.0037)
26	Membrane	Nitrile/Nylon
27	Sticker	Sticker
31	Sleeve	Углеродистая сталь (EN-1.0114)
32	Plug	Нержавеющая сталь (EN-1.4028)

ЗАВИСИМОСТЬ ДАВЛЕНИЕ-ТЕМПЕРАТУРА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660-А

PN, (МПа)		4,0
Рабочие параметры	Давление, (МПа)	4,0	3,5	3,2
	Макс. температура, (oС)	120	200	250

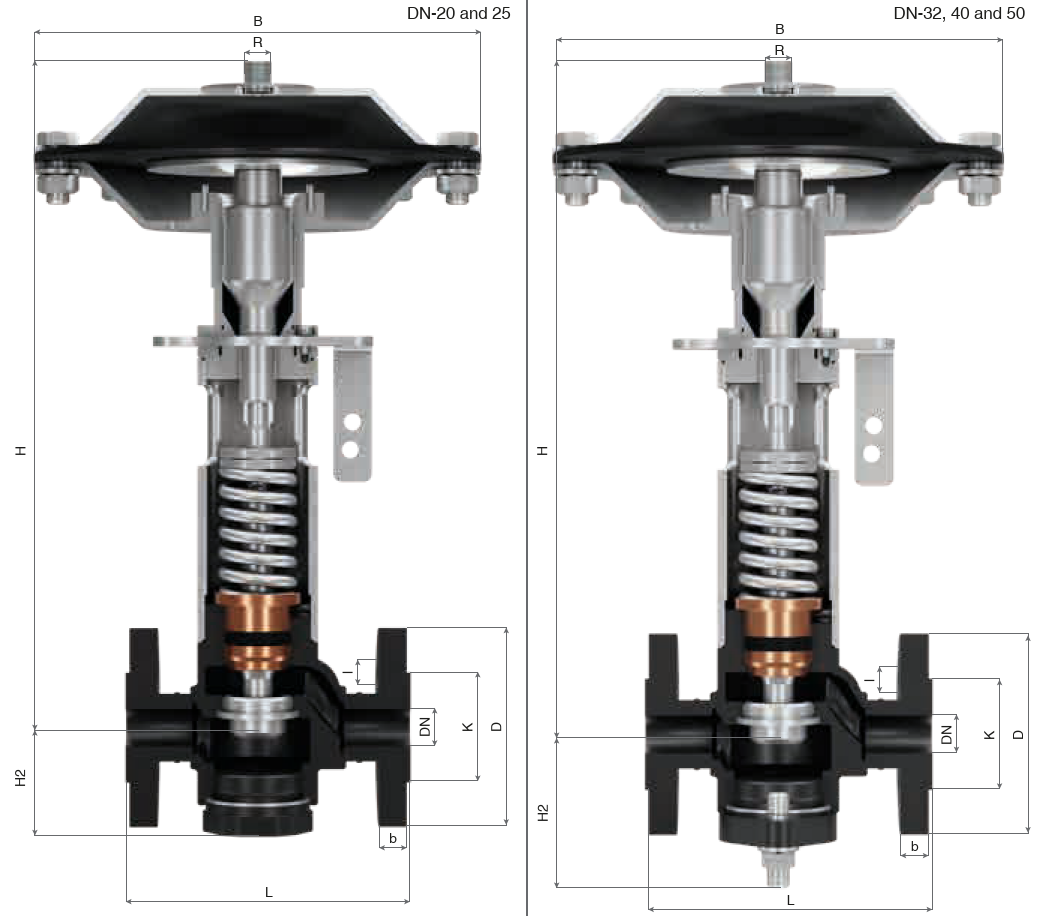

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660-А

DN	20	25	32	40	50	Схема
H	355,5	355,5	409	409	409
H2	54,00	54,00	106,00	106,00	106,00
L	150	160	180	200	230
B	235,00	235,00	235,00	235,00	235,00
D	105	115	140	150	165
K	75,00	85,00	100,00	110,00	125,00
I	14,00	14,00	18,00	18,00	18,00
b	18,00	18,00	18,00	18,00	20,00
Количество отверстий	4	4	4	4	4
R	1/8”	1/8”	1/8”	1/8”	1/8”
Вес, кг	11,50	12,00	17,50	18,50	21,00
Kv [m3/h]	7,30	7,30	18,30	18,30	18,30
