Клапан периодической продувки VYC 660, литая сталь, DN20...50, PN40, педаль (рычаг ножной), фланцевый

ОПИСАНИЕ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660

Клапан VYC 660 предназначен для ручной периодической продувки паровых котлов и котлов-утилизаторов. Быстрое открытие клапана с помощью педали или штурвала (штурвалом комплектуются модели диаметром выше DN 32) обеспечивает создание водяной воронки, увлекающей осадок из котла. Не требуют сервисного обслуживания. для автоматизации данного процесса возможно применение клапана VYC660-A,  оснащенного гидропневмоприводом.

ОСНОВНЫЕ СВОЙСТВА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660

• Седло клапана и плунжер выполнены из высококачественной закаленной стали
• Пружинный возврат в закрытое положение
• Нажатие рычага  быстро полностью открывает клапан, за счет чего частицы грязи, находящиеся в нижней части котла, вымываются потоком воды.
• Удобный ножной рычаг (педаль) от DN32
• Отпускание рычага пружиной моментально закрывает клапана для предотвращения потери воды

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660

СПЕЦИФИКАЦИЯ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660

N.° на схеме	Позиция	Материал	Схема
1	Body	Литая сталь EN-1.0619
2	Axis	Нержавеющая сталь (EN-1.4028)
3	Purge plug	Углеродистая сталь EN-1.1191
4	Seating	Нержавеющая сталь (EN-1.4028)
5	Body ring	Бронза (EN-CC491K-GZ)
6	Retene	E.P.D.M.
7	Gland	Бронза (EN-CC491K-GZ)
8	Spring	Пружинная сталь (EN-10270-1-SH)
9	Headstock	Углеродистая сталь (EN-1.0580)
10	Spring press	Углеродистая сталь EN-1.1191
11	Spring press nut	Углеродистая сталь EN-1.1191
12	Lid guide	Углеродистая сталь EN-1.1191
13	Headstock lid	Углеродистая сталь EN-1.1191
14	Lid disc	Углеродистая сталь EN-1.1191
15.1	Lever	Углеродистая сталь EN-1.1191
15.2	Pedal	Углеродистая сталь (EN-1.0037)
16	Plate	Нержавеющая сталь (EN-1.4401)
17	Lever arm	Углеродистая сталь (EN-1.0037)
18	Flange	Углеродистая сталь (EN-1.0460)
19	Bracket	Углеродистая сталь (EN-1.0037)
20	Purge plug gasket	PTFE+Car.Silicone
21, 28, 29	Screw	Углеродистая сталь EN-1.1191
22	Bracket	Углеродистая сталь
23	Bolt	Углеродистая сталь (EN-1.0718)
24	Split pin	Углеродистая сталь EN-1.1141
25, 30, 33	Washer	Углеродистая сталь EN-1.1141
26	Nut	Углеродистая сталь EN-1.1141
27	Stud	Углеродистая сталь (EN-1.1181)
31	Grip	Винил
32	Plug	Нержавеющая сталь (EN-1.4028)

ЗАВИСИМОСТЬ ДАВЛЕНИЕ-ТЕМПЕРАТУРА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660

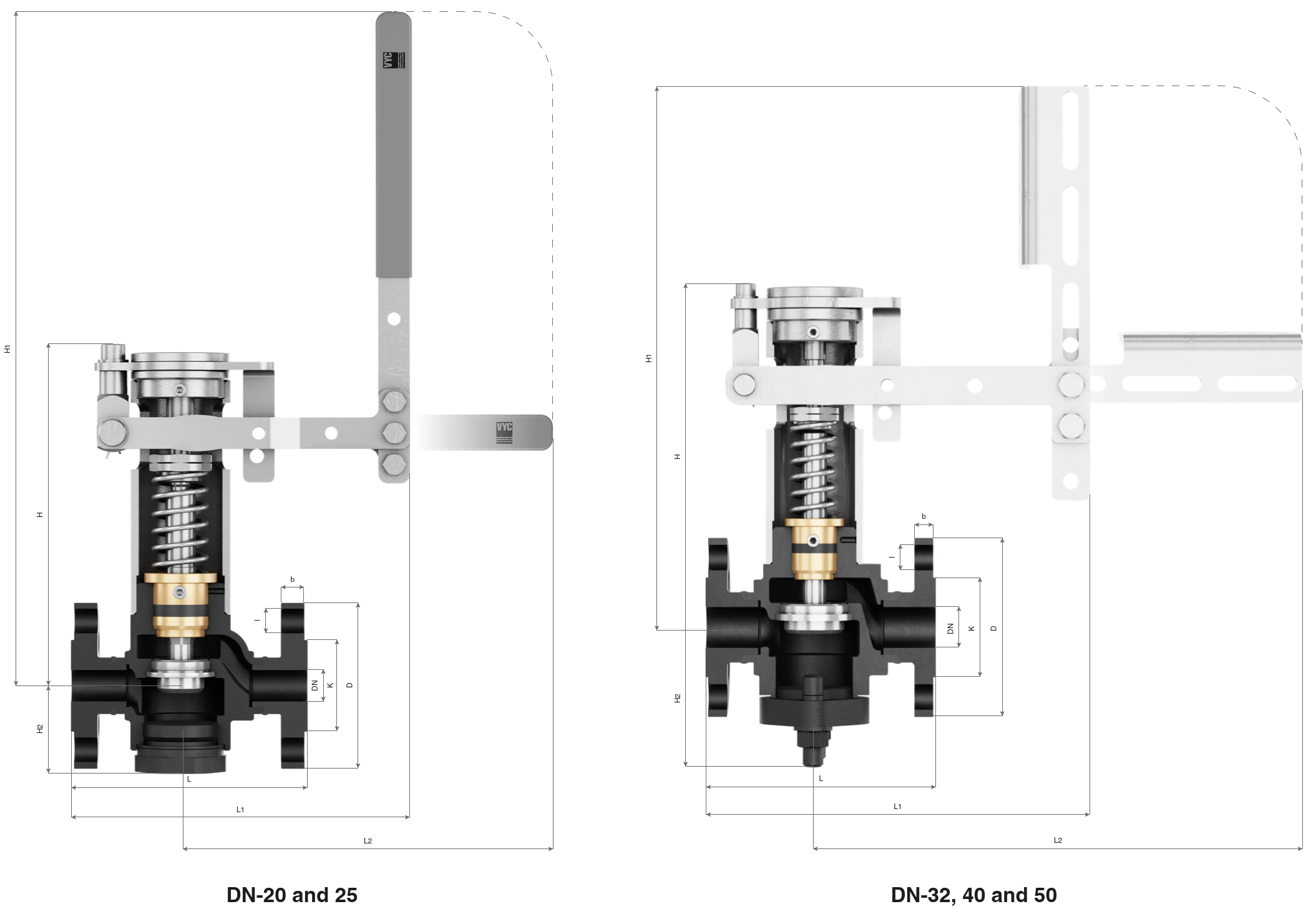

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC660
