Клапан непрерывной продувки VIRA BKV 5400, литая сталь, DN20/40, PN32, электро-/пневмопривод, фланцевый

Технические характеристики

Условный диаметр	20/40 мм
Условное давление	32 бар
Макс. температура	240° С
Тип присоединение	Фланцевое
Тип управления	электропривод, пневмопривод

Применение

Клапан непрерывной продувки VIRA BKV5400 предназначен для автоматической непрерывной продувки паровых котлов и котлов-утилизаторов. Позволяет удалять с котловой водой органические вещества, твердые частицы и минеральные растворы солей. Оснащен краном для отбра пробы на охладитель отбора проб. Не требуют сервисного обслуживания.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан непрерывной продувки VIRA BKV 5400, литая сталь, DN20/40, PN32, электро-/пневмопривод, фланцевый

ОПИСАНИЕ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

ОСНОВНЫЕ СВОЙСТВА КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

?Клапан с электрическим приводом и встроенным пробоотборником используется для автоматизации непрерывной продувки котлов. Позволяет удалять с котловой водой органические
вещества, твердые частицы и минеральные растворы солей. Клапан с программным управлением работает без постоянного наблюдения со стороны обслуживающего персонала. Не требуют сервисного обслуживания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

Присоединение	DN 20/40 мм
Условное давление	PN 40 бар
Рабочая температура	–10…+239 °С
Время полного хода (открытия/закрытия)	120 сек
Тип клапана продувки	непрерывной/постоянной (верхний клапан)
Управление	линейный электрический привод
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	Контроллер и датчики солесодержания Пневмопривод

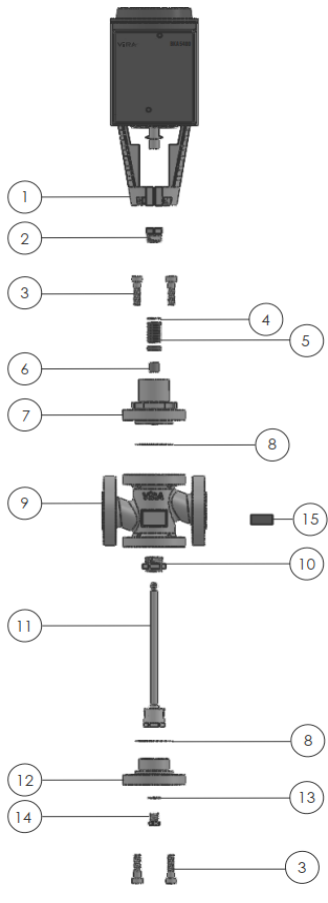

СПЕЦИФИКАЦИЯ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

Позиция		материал	Схема
1	Электрический привод	-
2	Втулка	Латунь
3	Болт	Нерж. сталь
4	Шайба	Углерод. сталь
5	Сальник	Тефлон с графитом
6	Втулка	Медь
7	Колпак	Чугун GGG40
8	Прокладка	Медь
9	Корпус	Чугун GGG40
10	Седло	Нерж. сталь
11	Шток	Нерж. сталь
12	Нижняя крышка	Чугун GGG40
13	Прокладка	Медь
14	Дренажный болт	Нерж. сталь
15	Шильд	Алюминий

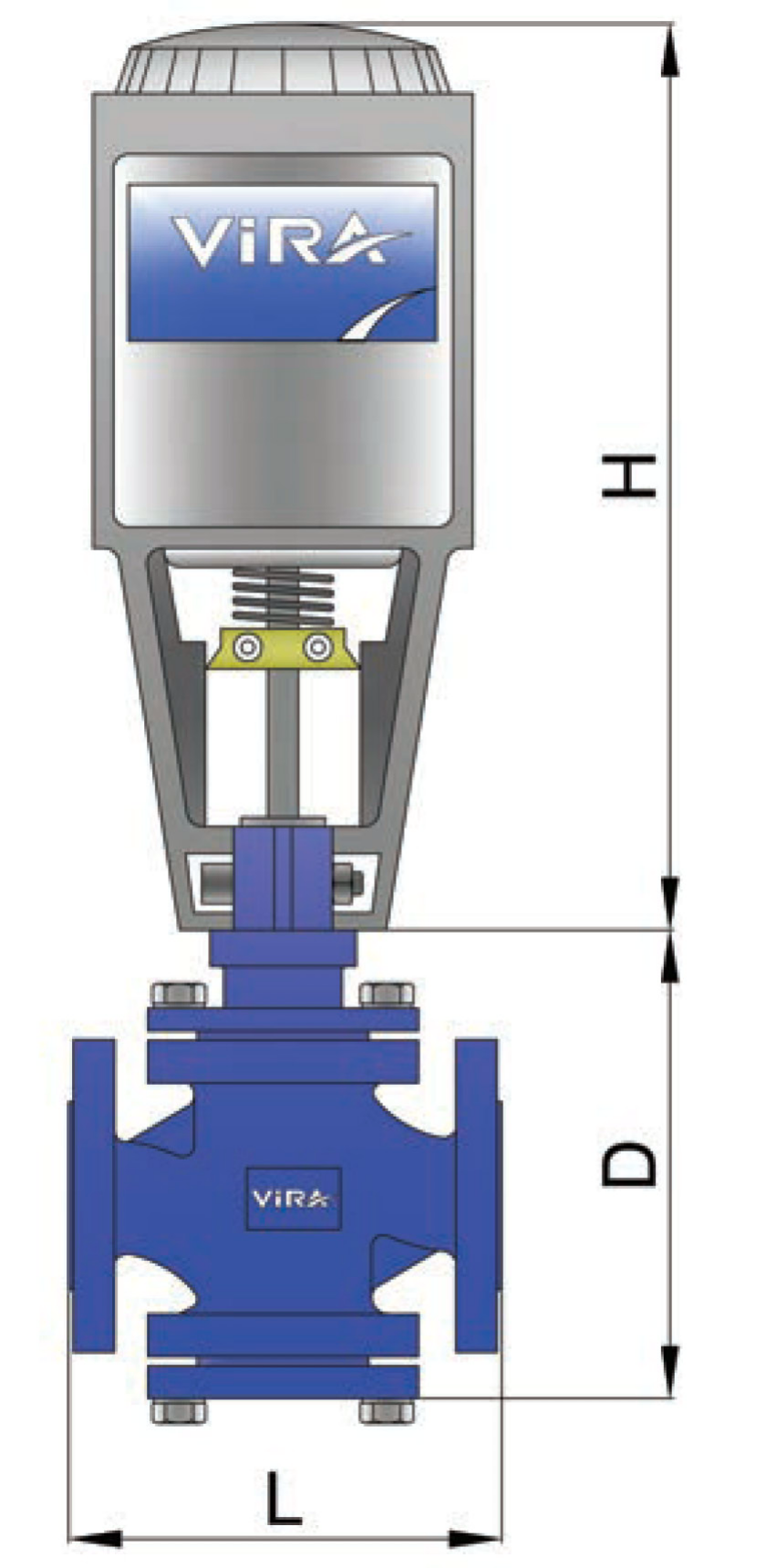

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

DN	Схема	H	D	L	Масса, (кг)
20		340	105	150	10
40		545	150	200	12

ПРОПУСКНАЯ СПОСОБНОСТЬ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

Давление, (бар)	Расход котловой воды, (кг/ч)
3	525
5	750
7	1200
10	1500
12	1550
15	1650

УСТАНОВКА КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VIRA BKV5400

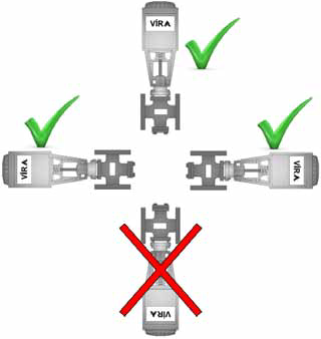

Не допускается установка клапана приводом вниз. При монтаже обратите внимание на стрелку, расположенную на корпусе клапана, которая показывает направление потока воды.

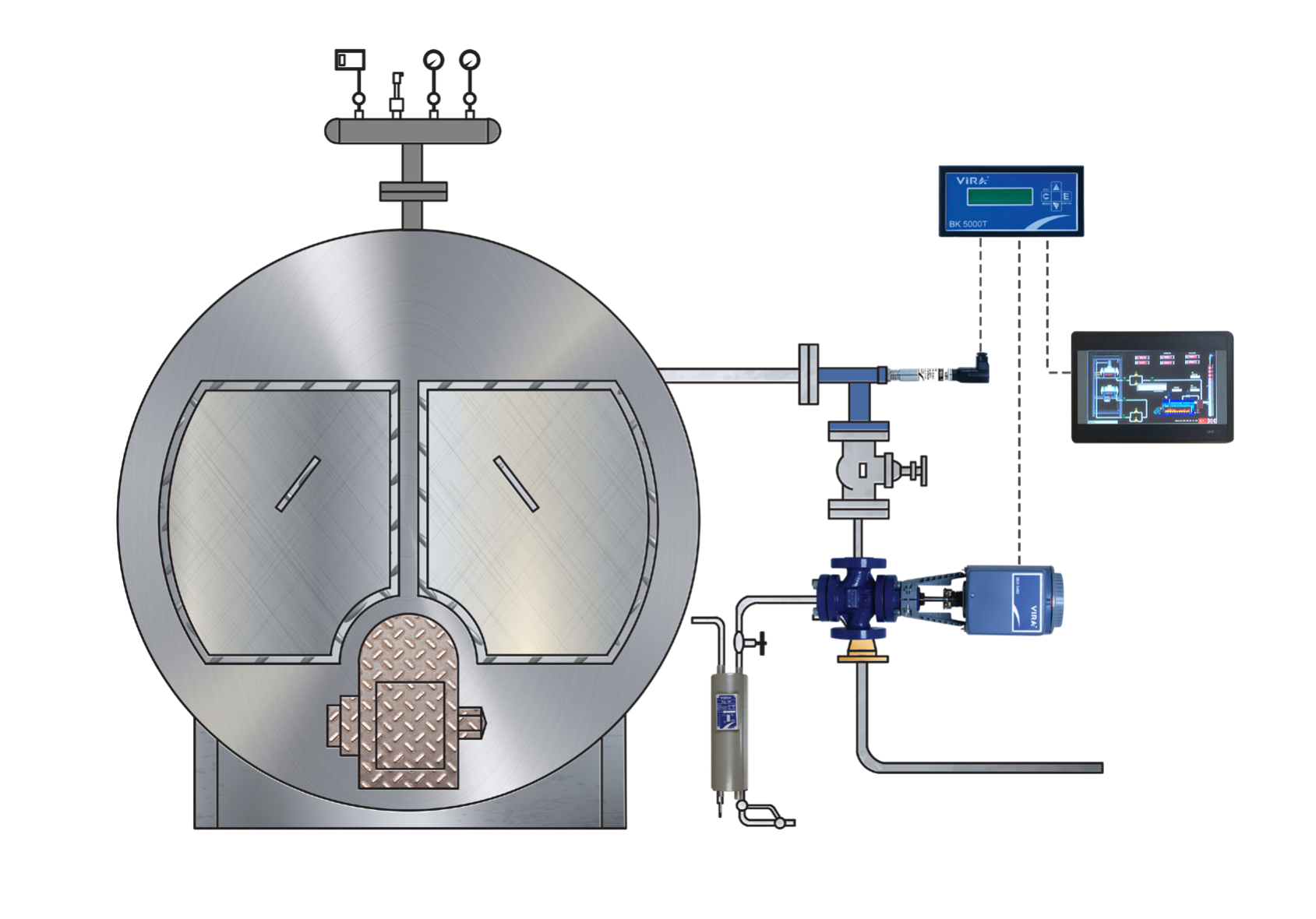

Примерный вариант установки клапана непрерывной продувки VIRA BKV5400
