Клапан периодической продувки VYC 260-А, литая сталь, DN20...50, PN40, гидро-пневмопривод, фланцевый

Технические характеристики

Условный диаметр	20...50 мм
Условное давление	40 бар
Макс. температура	120...250 С
Тип присоединение	Фланцевое
Тип управления	пневмопривод*

* - с ручным дублером

Применение

Клапан нижней продувки VYC 260-А предназначен для автоматической периодической продувки паровых котлов и котлов-утилизаторов. Быстрое открытие клапана с помощью гидро/пневмопривода или рычага обеспечивает создание водяной воронки, увлекающей осадок из котла. Не требуют сервисного обслуживания. Привод может управляться как воздухом, так и водой.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Клапан периодической продувки VYC 260-А, литая сталь, DN20...50, PN40, гидро-пневмопривод с педалью, фланцевый

ВНИМАНИЕ! Данная модель снята с производства заводом. Новая модель на замену от VYC - VYC 460/660 или другие производители. Смотрите на нашем сайте!

ОПИСАНИЕ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC260-А

ОСНОВНЫЕ СВОЙСТВА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC260-А

Седло клапана и плунжер выполнены из высококачественной закаленной стали
Функция ручной или автоматической продувки по времени
Пневмопривод/Гидропривод ( может управляться как воздухом, так и водой) с удобным ножным рычагом (педалью)
быстрое открытие клапана для создания воронки, которая увлекает с водой все механические примеси

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC260-А

Присоединение	DN 20..50 мм
Условное давление	PN 40 бар
Рабочая температура	–10…+250 °С
Тип клапана продувки	периодический (нижний клапан)
Управление	гидро-пневмопривод
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	блоки концевых выключателей (механический или индуктивный) фильтр-регулятор Контроллер управления

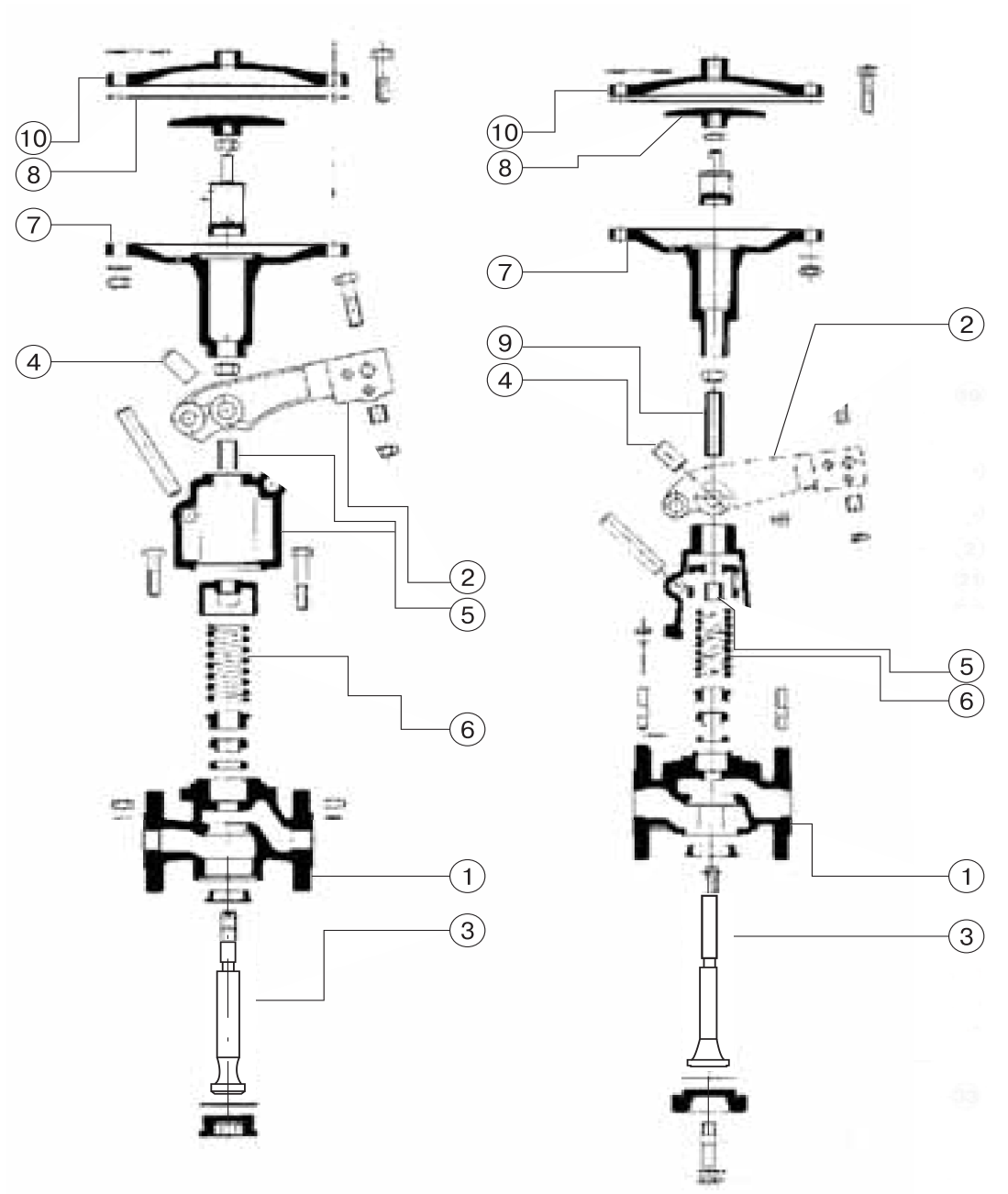

СПЕЦИФИКАЦИЯ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC260-А

1	Корпус	Литая сталь EN-1.0619
2	Кронштейн	Литая сталь EN-1.0619
3	Ось	Нерж. сталь EN-1.4028
4	Ведущие оси	Углерод.сталь EN-1.1181
5,9	Шток	Углерод.сталь DIN-1.0308
6	Пружина	Пружин. сталь EN-10270-1-SH
7	Основание	Высокопрочный чугун EN-JS1030
8	Мембрана	Нитрил
10	Крышка	Сталь EN-JS1030

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ VYC260-А

R	Размеры, (мм)										Масса, (кг)
R	DN	H	h	L	L1	B	D	K	I	b	Масса, (кг)
1/8"	20	300	-	150	278	236	105	75	14	18	17,8
	25	300	-	160	278	236	115	85	14	18	19,4
	32	340	78	180	295	236	140	100	18	18	22,75
	40	340	80	200	295	236	150	110	18	18	25,2
	50	340	86	230	295	236	165	125	18	20	28
