Клапан непрерывной продувки VYC 560, литая сталь, DN15-20, PN40, ручной, фланцевый

Технические характеристики

Условный диаметр	15...20 мм
Условное давление	40 бар
Макс. температура	300° С
Тип присоединение	Фланцевое
Тип управления	рукоятка

Применение

Клапан непрерывной продувки VYC 560 предназначен для непрерывной продувки паровых котлов и котлов-утилизаторов. Позволяет удалять с котловой водой органические вещества, твердые частицы и минеральные растворы солей. Оснащен краном для отбра пробы на охладитель отбора проб. Не требуют сервисного обслуживания.

Для автоматизации процесса применяется автоматический клапан непрерывной продувки VYC560-A с электроприводом

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан непрерывной продувки VYC 560, литая сталь, DN15-20, PN40, ручной, фланцевый

ОПИСАНИЕ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VYC560

Для автоматизации процесса применяется автоматический клапан непрерывной продувки VYC560-A с электроприводом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VYC560

Присоединение	DN 15-20 мм
Условное давление	PN 40 бар
Рабочая температура	–10…+300 °С
Время полного хода (открытия/закрытия)	--
Тип клапана продувки	непрерывной/постоянной (верхний клапан)
Управление	Рукоятка
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	Контроллер и датчики солесодержания Электропривод

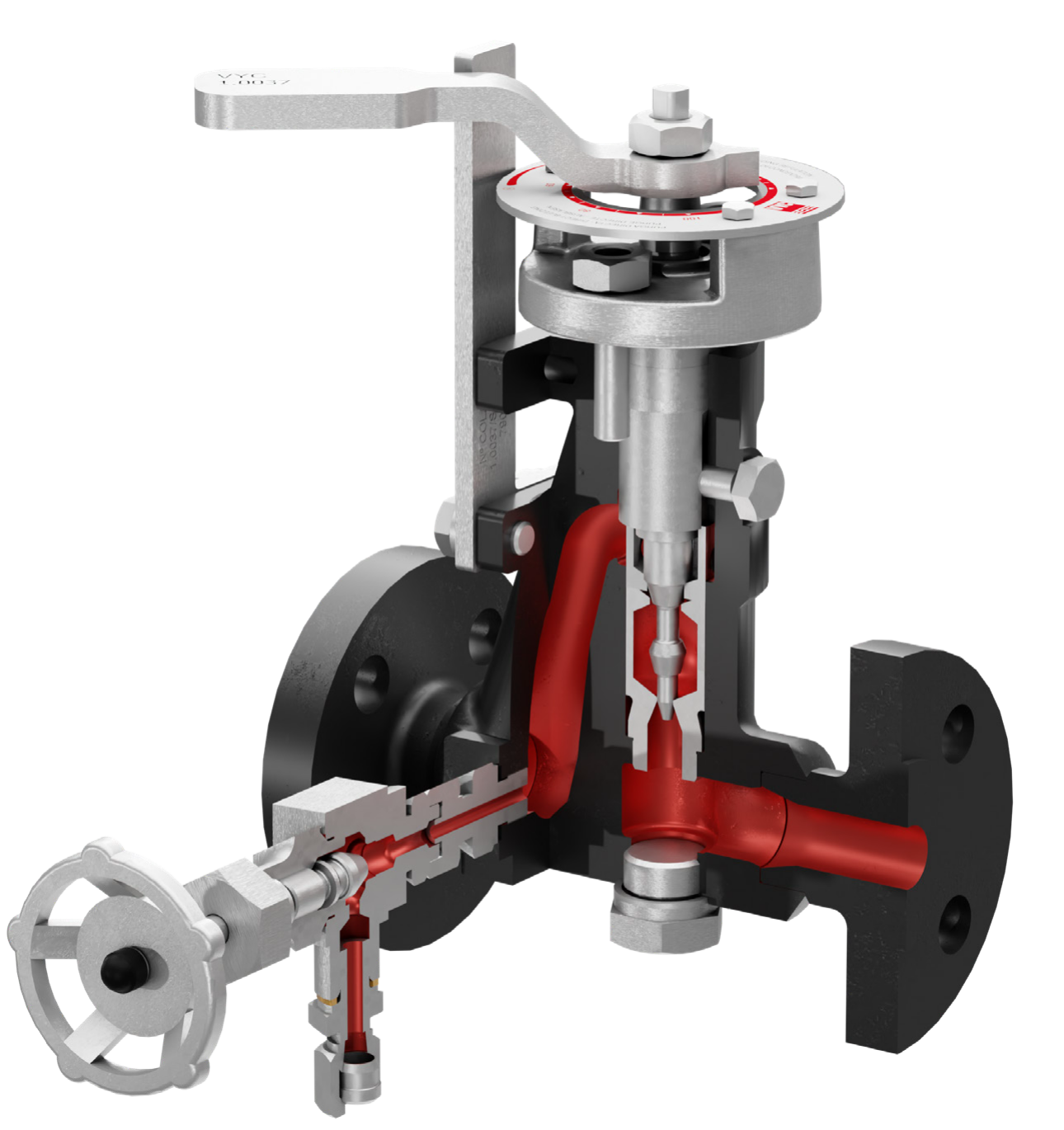

СПЕЦИФИКАЦИЯ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VYC560

№	Позиция	Материал	Схема
1.	Корпус	Литая сталь EN-1.0619
2.	Кронштейн	Литая сталь EN-1.0619
3.	Рычаг управления	Серый чугун EN-JL1030
4.	Маховое колесо	Алюминий EN-AC-44200
5.	Корпус крана для забора пробы	Нерж. сталь EN-1.4008
6.	Шильдик	Алюминий
7.	Седло измерительного патрубка	Нерж. сталь EN-1.4028
8,9.	Крышка измерительного патрубка	Нерж. сталь EN-1.4028
10,11.	Сальник	Углерод.сталь EN-1.1191
12.	Шток измерительного патрубка	Нерж. сталь EN-1.4028
13.	Сальник корпуса крана	Углерод.сталь EN-1.1191
14.	Шток крана для забора пробы	Нерж. сталь EN-1.4401
15.	Седло	Нерж. сталь EN-1.4401
16.	Соединение крана забора пробы	Углерод.сталь EN-1.1191

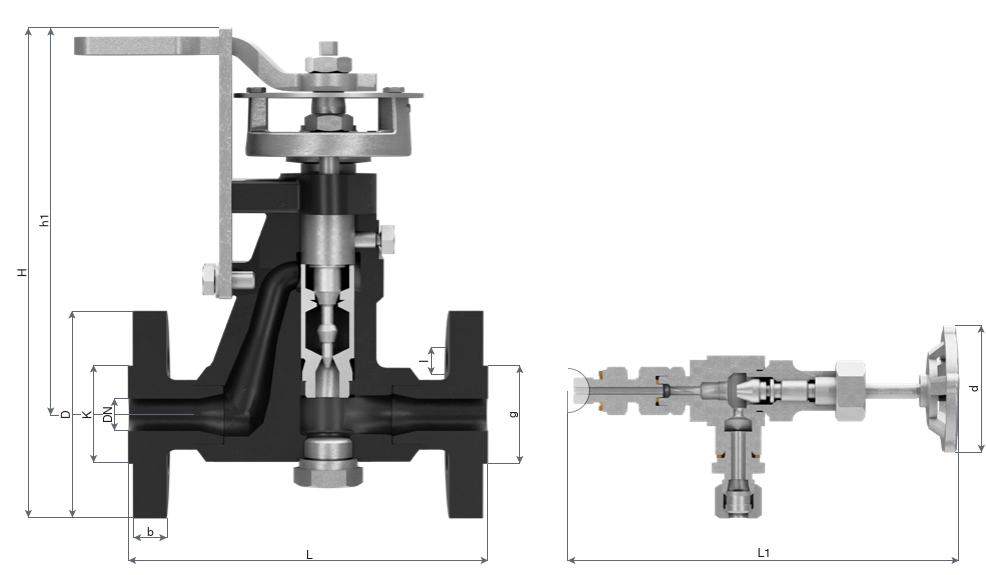

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ VYC560

Размеры, (мм)										Масса, (кг)
DN	H	h¹	L	L¹	d	D	K	I	b	Масса, (кг)
15	222	174	150	167	60	95	65	14	18	5,3
20	227	174	150	167	60	105	75	14	18	5,7
