Охладитель отбора проб VYC DRM1

Технические характеристики

Условный диаметр	15 мм
Макс давление конт. проб	140 бар
Макс тем-ра конт. проб	340°С
Макс давление конт. охл	10 бар
Тип присоединения конт. охл	резьбовое

Применение

Охладитель отбора VYC DRM-1 проб служит для отбора проб котловой воды, конденсата и других жидкостей. Охладитель предотвращает выброс пара из проб жидкостей находящихся под высоким давлением. Выброс может быть опасен и приводит к неправильному отбору проб. Этот прибор может быть использован для анализа воды в котле или для других целей связанных с взятием проб или охлаждением совместимых с материалами, из которых выполнен охладитель

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*	КОЛИЧЕСТВО / ЗАКАЗ
JD01A14193	Охладитель отбора проб VYC 560-DRM-1 tмах пробы=340оС Рmax пробы=140бар в комплекте с обвязкой нерж. ст.	15	125461.97 ₽	уточняйте	0

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Охладитель отбора проб VYC DRM-1, охладитель проб котловой воды

ПРИМЕНЕНИЕ ОХЛАДИТЕЛЯ ОТБОРА ПРОБ VYC DRM-1

Охладитель отбора проб служит для отбора проб котловой воды, конденсата и других жидкостей. Охладитель предотвращает выброс пара из проб жидкостей находящихся под высоким давлением. Выброс может быть опасен и приводит к неправильному отбору проб. Этот прибор может быть использован для анализа воды в котле или для других целей связанных с взятием проб или охлаждением совместимых с материалами, из которых выполнен охладитель

ОСНОВНЫЕ СВОЙСТВА ОХЛАДИТЕЛЯ ОТБОРА ПРОБ VYC DRM-1

• Все компоненты выполнены из нержавеющей стали (EN-1.4401).
• Полировка.
• Простота конструкции.
• Легкая установка.
• Каждый компонент промаркирован, зарегистрирован и проверен.

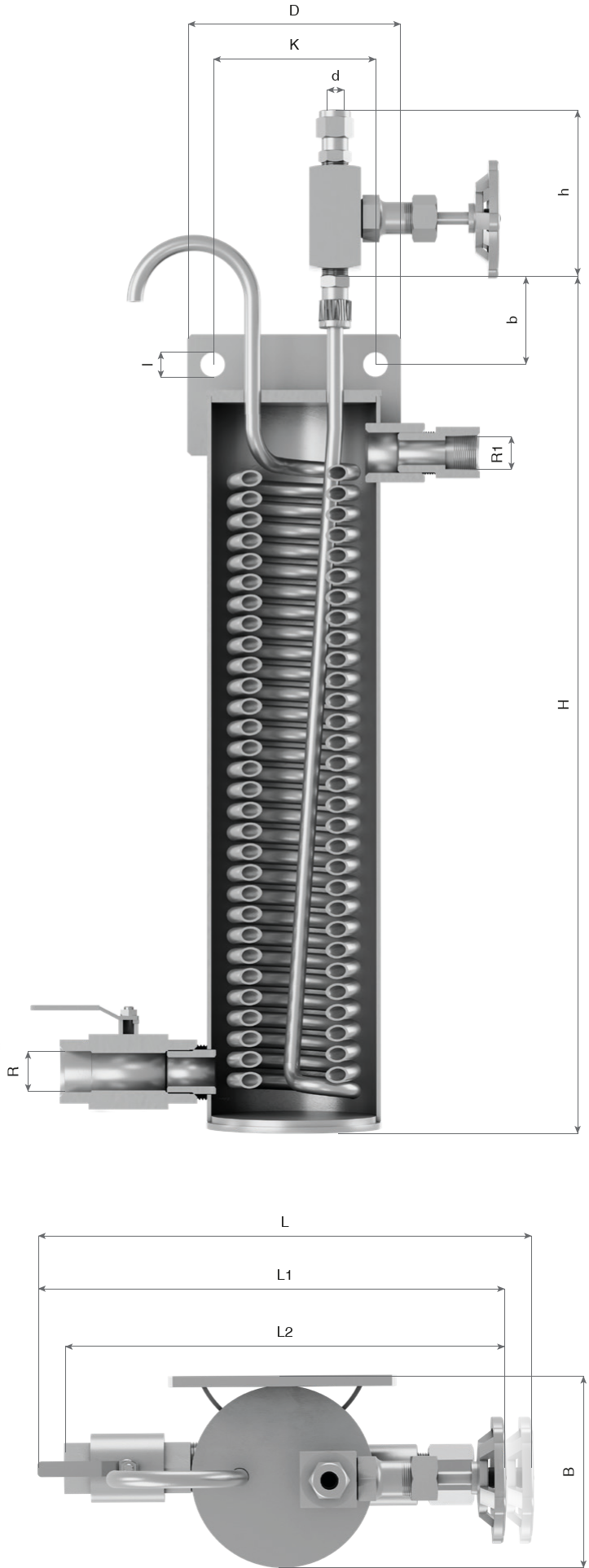

ГАБАРИТНЫЕ РАЗМЕРЫ ОХЛАДИТЕЛЯ ОТБОРА ПРОБ VYC DRM-1

R	R	H	h	L	L1	L2	d	B	D	K	I	b	Отв.	Вес, (кг)
1/2"	1/2"	390	95	313	307	235	∅ 6/8	89	105	80	12	15	2	3,87

УСЛОВИЯ РАБОТЫ ОХЛАДИТЕЛЯ ОТБОРА ПРОБ VYC DRM-1

Контур отбора проб C1	Макс. Давление, МПа	14
	Макс. температура, °C	340
	Объем, л	0,16
Схема охладителя C2	Макс. Давление, МПа	1,0
	Макс. температура, °C	Рекомендуемая температура образца 24-26°C
	Объем, л	1,48

ПРИНЦИП ДЕЙСТВИЯ ОХЛАДИТЕЛЯ ОТБОРА ПРОБ VYC DRM-1

1. Откройте клапан подачи холодной воды.
2. Плавно открывайте клапан подачи отбираемой среды до тех пор, пока температура отбора образца не будет в интервале 24-26°C.
3. Перекройте подачу отбираемой среды.
4. Перекройте клапан подачи холодной воды.

КОМПЛЕКТ ПОСТАВКИ ОХЛАДИТЕЛЯ ОТБОРА ПРОБ VYC DRM-1

• Корпус со змеевиком.
• Игольчатый вентиль.
• Запорный шаровый кран.
