Задвижка клиновая АБРАДОКС ABRA A4016, с обрезиненным клином, чугунная, DN350...900, PN10/16, управление - редуктор

Технические характеристики

Условный диаметр	350...900мм
Условное давление	10/16 бар
Рабочая температура	до 120°С
Тип присоединения	Фланцевое
Тип управления	Редуктор

Применение

Клиновые задвижки АБРАДОКС ABRA A40-16 применяются для трубопроводов, трaнспортирующих холодную, горячую воду и нейтрaльные среды. Конструкция зaдвижки позволяет использовaть ее в системaх кaнaлизaции. Герметичность закрытия обеспечивается обрезиненным клином, который создает надежное перекрытие потока. ВНИМАНИЕ! Закрытие задвижки на "сухую" не гарантирует герметичносе перекрытие - только при наличии рабочей среды.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X001156	Задвижка обрезиненная ABRA A4016-700 L=430 мм , тип 30вч539р (30ч539р) С РЕДУКТОРОМ	700	747873.26 ₽	уточняйте
X001157	Задвижка обрезиненная ABRA A4016-800 L=470 мм , тип 30вч539р (30ч539р) С РЕДУКТОРОМ	800	959077.16 ₽	уточняйте
X001076	Задвижка обрезиненная ABRA A4010-700 L=430 мм , тип 30вч539р (30ч539р) С РЕДУКТОРОМ	700	747873.26 ₽	уточняйте
X001077	Задвижка обрезиненная ABRA A4010-800 L=470 мм , тип 30вч539р (30ч539р) С РЕДУКТОРОМ	800	1032852.10 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Задвижка клиновая АБРАДОКС ABRA A4016, с обрезиненным клином, чугунная, DN350...900, PN10/16, управление - редуктор

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Клиновые задвижки АБРАДОКС ABRA A4016 применяются для трубопроводов, трaнспортирующих холодную, горячую воду и нейтрaльные среды. Конструкция зaдвижки позволяет использовaть ее в системaх кaнaлизaции. Герметичность закрытия обеспечивается обрезиненным клином, который создает надежное перекрытие потока. ВНИМАНИЕ! Закрытие задвижки на "сухую" не гарантирует герметичносе перекрытие - только при наличии рабочей среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Присоединение	DN 350...900 мм
Условное давление	PN 10/16 бар
Рабочая температура	–10…+95 °С
Макс. температура (в кратковр. режиме)	+120 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Редуктор
Тип электропривода (Опция)	HELI, ГЗ-Привод, АРХИМЕД

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Спецификация

№	Наименование	Материал
1,11	Корпус	Чугун GGG50
2	Покрытие клина	EPDM
3	Клин	Чугун GGG50
4	Ведущая гайка клина	Латунь HMn-58-2-2
5	Шток	Шток Нержавеющая сталь ASTM 420
6	Крышка	Чугун GGG50
9	Подшипник скольжения/ уплотнение	PTFE
7,8,12	Кольцо уплотнительное	EPDM, NBR
10	Стопорное кольцо	Латунь HMn-58-2-2
14	Крепежные болты крышки корпуса	Углеродистая сталь A-216 WCB
13	Прокладка крышки корпуса	EPDM
	Штурвал и редуктор	Чугун GGG50

№	Наименование	Материал
1,17	Корпус/фланец	Чугун GGG50
2	Клин/Покрытие клина	Чугун GGG50 / EPDM
3	Ведущая гайка клина	Латунь HMn-58-2-2
4	Шток	Нержавеющая сталь ASTM 420
5,16	Прокладка крышки Пыльник	EPDM
6	Крышка	Чугун GGG50
7,8,9	Болт, гайка и шайба	Углеродистая сталь A-216 WCB
10,13,14	Кольцо уплотнительное	NBR
11	Стопорное кольцо	Латунь HMn-58-2-2
12	Посадочная прокладка	Полиамид
15	Опорное кольцо	Латунь HMn-58-2-2
18	Редуктор со штурвалом

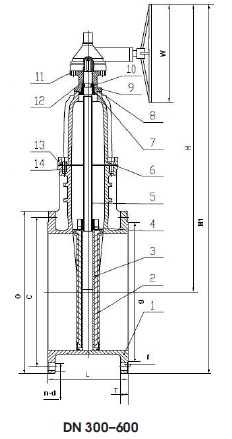

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ABRA A4016

Ду		300	350	400	450	500	600
L , мм		270	290	310	330	350	390
H , мм		849	1070	1146	1248	1327	1475
H1		1072	1323	1429	1556	1662	1865
O, мм		445	505	565	615	670	780
C , мм	Ру10	400	460	515	565	620	725
C , мм	Ру 16	410	470	525	585	650	770
I , мм		24,5	26,5	28	30	31,5	36
d, мм	Ру 10	23	23	28	28	28	31
d, мм	Ру 16	28	28	31	31	34	37
n - KCO		12	16	16	20	20	20
W, мм		400	500
g, мм		370	429	480	530	582	682
f, мм		4					5
Вес, кг		143	205	270	394	580	825
Кv, м³/час		16000	18000	33000	39000	53 000	85 000

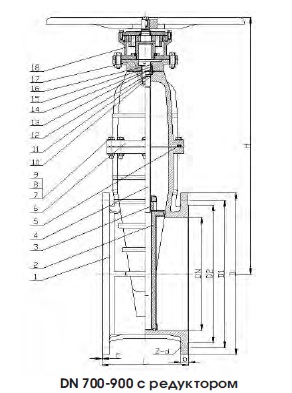

Габаритные размеры

Ду		700	800	900
L, мм		430	470	510
H , мм		1532	1705	1810
H1, мм		1996	2222	2373
O,мм		928	1034	1125
C,мм	Ру 10	840	950	1050
C,мм	Ру 16	875	990	1090
I,мм		39,5	43	46,5
d, мм	Ру 10	31	34	34
d, мм	Ру16	37	40	40
Z - KCO		24	24	28
W, мм		1000	1000	1000
g		794	901	1001
f , мм		5
Вес,кг		1050	1300	1900

Код для заказа^#(для клапанов на Ру16)

DN, (мм)	Маркировка	Код для заказа^#
300	ABRA-A40-16-300G	X2.33E2.1654
350	ABRA-A40-16-350G	X2.33E2.1754
400	ABRA-A40-16-400G	X2.33E2.1854
450	ABRA-A40-16-450G	X2.33E2.1954
500	ABRA-A40-16-500G	X2.33E2.2054
600	ABRA-A40-16-600G	X2.33E2.2154
700	ABRA-A40-16-700G	X2.33E2.2254
800	ABRA-A40-16-800G	X2.33E2.2354
900	ABRA-A40-16-900G	X2.33E2.2454

Код для заказа^#(для клапанов на Ру10)

DN, (мм)	Маркировка	Код для заказа^#
300	ABRA-A40-10-300G	X2.33E1.1654
350	ABRA-A40-10-350G	X2.33E1.1754
400	ABRA-A40-10-400G	X2.33E1.1854
450	ABRA-A40-10-450G	X2.33E1.1954
500	ABRA-A40-10-500G	X2.33E1.2054
600	ABRA-A40-10-600G	X2.33E1.2154
700	ABRA-A40-10-700G	X2.33E1.2254
800	ABRA-A40-10-800G	X2.33E1.2354
900	ABRA-A40-10-900G	X2.33E1.2454
