Затвор дисковый АБРАДОКС, серия BUV FL226, диск - чугун, DN50...1000, PN10/16, EPDM, фланцевый

Технические характеристики

Условный диаметр	50...1000 мм
Условное давление	10/16 бар
Рабочая температура	-15...+95°С
Тип присоединения	фланцевое
Тип управления	рукоятка, редуктор, электропривод, пневмопривод

Применение

Дисковые поворотные затворы фланцевые АБРАДОКС ABRA BUV-FL226 применяются для систем тепло-, водоснабжения, вентиляции и кондиционирования. В основном фланцевые дисковые затворы применяют на магистральных трубопроводахбольшого диаметра. АБРАДОКС ABRA-BUV FL226 могут быть укомплектованы кроме рукоятки редуктором, а так же электроприводом или пневмоприводом. Так же возможна установка блока концевых выключателей

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X025038	Затвор поворотный фланцевый ABRA-BUV-FL226 D200H с рукояткой PN10	200	24511.61 ₽	уточняйте
X025040	Затвор поворотный фланцевый ABRA-BUV-FL226 D250H с рукояткой PN10	250	32989.17 ₽	уточняйте
X025007	Затвор поворотный фланцевый ABRA-BUV-FL226 D200G с редуктором PN10	200	28066.97 ₽	уточняйте
X025009	Затвор поворотный фланцевый ABRA-BUV-FL226 D250G с редуктором PN10	250	36551.42 ₽	уточняйте
X025011	Затвор поворотный фланцевый ABRA-BUV-FL226 D300G с редуктором PN10	300	50561.29 ₽	уточняйте
X025013	Затвор поворотный фланцевый ABRA-BUV-FL226 D350G с редуктором PN10	350	66243.05 ₽	уточняйте
X025015	Затвор поворотный фланцевый ABRA-BUV-FL226 D400G с редуктором PN10	400	91313.60 ₽	уточняйте
X025017	Затвор поворотный фланцевый ABRA-BUV-FL226 D450G с редуктором PN10	450	107856.40 ₽	уточняйте
X025019	Затвор поворотный фланцевый ABRA-BUV-FL226 D500G с редуктором PN10	500	127405.46 ₽	уточняйте
X025021	Затвор поворотный фланцевый ABRA-BUV-FL226 D600G с редуктором PN10	600	181558.52 ₽	уточняйте
X025023	Затвор поворотный фланцевый ABRA-BUV-FL226 D700G с редуктором PN10	700	274603.05 ₽	уточняйте
X025025	Затвор поворотный фланцевый ABRA-BUV-FL226 D800G с редуктором PN10	800	378017.47 ₽	уточняйте
X025027	Затвор поворотный фланцевый ABRA-BUV-FL226 D900G с редуктором PN10	900	510900.14 ₽	уточняйте
X025029	Затвор поворотный фланцевый ABRA-BUV-FL226 D1000G с редуктором PN10	1000	667177.52 ₽	уточняйте
X025032	Затвор поворотный фланцевый ABRA-BUV-FL226 D050H Ру10/16 с рукояткой	50	6151.27 ₽	уточняйте
X025033	Затвор поворотный фланцевый ABRA-BUV-FL226 D065H Ру10/16 с рукояткой	65	7297.69 ₽	уточняйте
X025034	Затвор поворотный фланцевый ABRA-BUV-FL226 D080H Ру10/16 с рукояткой	80	8172.50 ₽	уточняйте
X025035	Затвор поворотный фланцевый ABRA-BUV-FL226 D100H Ру10/16 с рукояткой	100	10053.02 ₽	уточняйте
X025036	Затвор поворотный фланцевый ABRA-BUV-FL226 D125H Ру10/16 с рукояткой	125	12758.16 ₽	уточняйте
X025037	Затвор поворотный фланцевый ABRA-BUV-FL226 D150H Ру10/16 с рукояткой	150	15457.40 ₽	уточняйте
X025039	Затвор поворотный фланцевый ABRA-BUV-FL226 D200H с рукояткой PN16	200	24511.61 ₽	уточняйте
X025041	Затвор поворотный фланцевый ABRA-BUV-FL226 D250H с рукояткой PN16	250	32989.17 ₽	уточняйте
X025001	Затвор поворотный фланцевый ABRA-BUV-FL226 D050G Ру10/16 с редуктором	50	7986.52 ₽	уточняйте
X025002	Затвор поворотный фланцевый ABRA-BUV-FL226 D065G Ру10/16 с редуктором	65	9131.95 ₽	уточняйте
X025003	Затвор поворотный фланцевый ABRA-BUV-FL226 D080G Ру10/16 с редуктором	80	10005.78 ₽	уточняйте
X025004	Затвор поворотный фланцевый ABRA-BUV-FL226 D100G Ру10/16 с редуктором	100	11887.28 ₽	уточняйте
X025005	Затвор поворотный фланцевый ABRA-BUV-FL226 D125G Ру10/16 с редуктором	125	14592.42 ₽	уточняйте
X025006	Затвор поворотный фланцевый ABRA-BUV-FL226 D150G Ру10/16 с редуктором	150	17292.65 ₽	уточняйте
X025008	Затвор поворотный фланцевый ABRA-BUV-FL226 D200G с редуктором PN16	200	28066.97 ₽	уточняйте
X025010	Затвор поворотный фланцевый ABRA-BUV-FL226 D250G с редуктором PN16	250	36551.42 ₽	уточняйте
X025012	Затвор поворотный фланцевый ABRA-BUV-FL226 D300G с редуктором PN16	300	52769.49 ₽	уточняйте
X025014	Затвор поворотный фланцевый ABRA-BUV-FL226 D350G с редуктором PN16	350	70247.13 ₽	уточняйте
X025016	Затвор поворотный фланцевый ABRA-BUV-FL226 D400G с редуктором PN16	400	96214.15 ₽	уточняйте
X025018	Затвор поворотный фланцевый ABRA-BUV-FL226 D450G с редуктором PN16	450	115799.62 ₽	уточняйте
X025020	Затвор поворотный фланцевый ABRA-BUV-FL226 D500G с редуктором PN16	500	178873.06 ₽	уточняйте
X025022	Затвор поворотный фланцевый ABRA-BUV-FL226 D600G с редуктором PN16	600	194163.17 ₽	уточняйте
X025024	Затвор поворотный фланцевый ABRA-BUV-FL226 D700G с редуктором PN16	700	295562.26 ₽	уточняйте
X025026	Затвор поворотный фланцевый ABRA-BUV-FL226 D800G с редуктором PN16	800	372440.88 ₽	уточняйте
X025028	Затвор поворотный фланцевый ABRA-BUV-FL226 D900G с редуктором PN16	900	550996.09 ₽	уточняйте
X025030	Затвор поворотный фланцевый ABRA-BUV-FL226 D1000G с редуктором PN16	1000	699815.39 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Затвор дисковый АБРАДОКС, серия BUV FL226, диск - чугун, DN50...1000, PN10/16, EPDM, фланцевый, управление - рукоятка, редуктор, электропривод или пневмопривод

ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-FL226

Затвор фланцевый поворотный дисковый BUV-FL. Строительная длина EN558-1 GR (серия) 13. Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности - класс «А». Особенностью затворов ABRA является высоконадежный и фрезерованный сквозной шток и жесткая посадка диска (никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.)

Основные области применения таких затворов- для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д.

Затворы проходят двойной контроль качества - гидроиспытания и дополнительно воздухом
Поворотный затвор фланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной строительной длиной.
Дисковый затвор поворотный АВRА допускает возможность подачи среды в любом направлении.

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-FL226

ABRA: BUV FL 226 DXXX H

Наименование	Торговая марка	ABRA
Область применения	Затвор поворотный	BUV
Тип присоединения	Межфланцевый	VF
Тип присоединения	Фланцевый	FL
Серия	корпус - чугун GG25 диск - чугун GGG40/GGG50 уплотнение - EPDM	226
	корпус - чугун GG25 диск - нерж. сталь AISI316 уплотнение - EPDM	266
	корпус - чугун GG25 диск - нерж. сталь AISI316 уплотнение - NBR	263
Диаметр	32...1600	D
Управление	Рукоятка	H
	Редуктор	G
	э/п Сатурн	EASTRN
	э/п ГЗ-Привод	EAGZ
	э/п Архимед	EAAR^*
	п/п двойного действия	PADA^**
	п/п с возвратной пружиной	PASR^**

* - модели привода и опции указываются далее через "-" ** - указывается модель привода. Опции далее через "-"

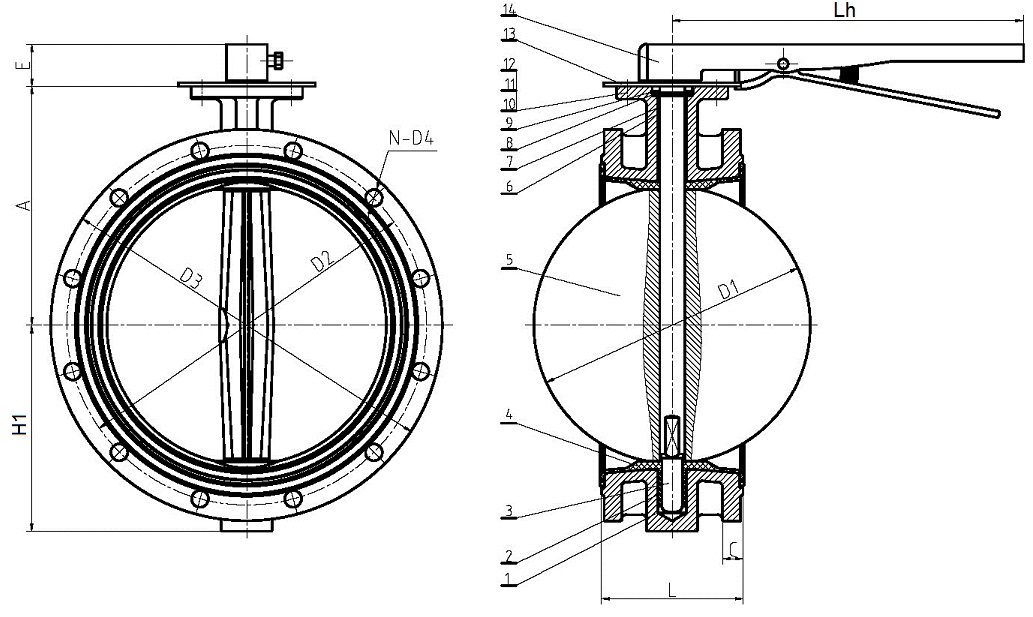

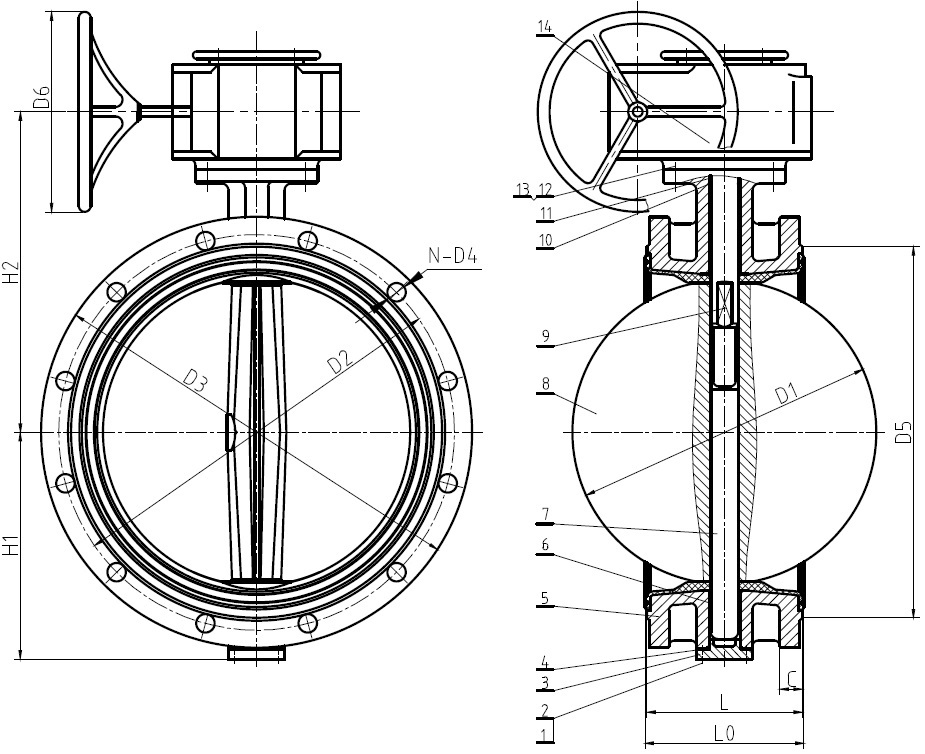

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-FL226

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-FL-226

DN			50 (2")	65 (2 1/2")			80 (3")		100 (4")		125 (5")	150 (6")	200 (8")	250 (10")
PN			10 или 16 бар (1,0 МПа и 1,6 МПа)
Диапазон рабочих температур, ^oС			Максимально допустимая температура 11О ^oС. Минимальная температура окружающей среды-20 ^oС. Рабочая температура от-15 до +95 ^oС дпя EPDM								Максимально допустимая температура 90 ^oС. Минимальная температура окружающей среды-20 ^oС. Рабочая температура от -15 до +70 ^oС дпя NBR
Код товара ABRA-BUV-FL226D-			DN50H(G)		DN65H(G)		DN80H(G)		DN100H(G)		DN125H(G)	DN150H(G)	DN200H(G)	DN250H(G)
L - строительная длина			108		112		114		127		140	140	152	165
41- габаритная длина			111		115		117		130		143	143	155	168
D1 - диаметр диска			52,7		64,5		78,8		104		123,3	155,7	202,5	250,5
Lh - длина РУКОЯТКИ от оси			267		267		267		267		267	267	360	499
D2 - межосевое расстояние присоединительных отверстий (фланцев), мм		PN10	125		145		160		180		210	240	295	350
		PN16	125		145		160		180		210	240	295	355
D3-внешний диаметр присоединительного фланца, мм		PN10	165		185		200		220		250	285	340	405
		PN16	165		185		200		220		250	285	340	405
NxD4- КСО и диаметр присоединительных отверстий (фланцев), мм		PN10	4х19		4х19		8х19		8х19		8х19	8х23	8х23	12х23
		PN16	4х19		4х19		8х19		8х19		8х19	8х23	12х23	12х28
D5-внешний диаметр присоединительного выступа, фланцев, мм		PN10	99		118		132		156		184	211	266	319
		PN16	99		118		132		156		184	211	266	319
С-толщина фланцев, мм		PN10	19		19		19		19		19	19	20	22
		PN16	19		19		19		19		19	19	20	22
D6 - диаметр штурвала редуктора, мм			150		150		150		150		150	150	300	300
Н1 ,ММ			83		93		100		114		125	143	170	198
Н2, мм			158		168		183		193		208	228	248	278
В1 - диаметр штока, мм = N
В2 - шпонка, мм
В3 - квадрат штока, мм			11х11		11х11		11х11		14х14		17х17	17х17	17х17	22х22
А, мм			120		130		145		155		170	190	205	235
Е, мм			28		28		28		28		28	28	38	40
К1, мм
HL, мм			28		28		28		28		28	28	38	40

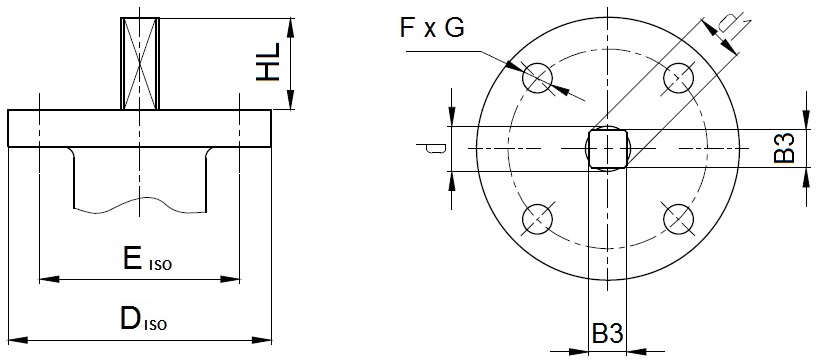

Тип верхнего монтажного фланца по ISO 5210 (ISO 5211)			F07		F07		F07		F07		F07	F07	F10	F10
D iso внешний диаметр присоединительного Фланца мм			90		90		90		90		90	90	125	125
E iso , мм			70		70		70		70		70	70	102	102
FxG, мм х шт			?10(9)х4		?10(9)х4		?10(9)х4		?10(9)х4		?10(9)х4	?10(9)х4	?12х4	?12х4
Вес, кг			9		11		14		16		18	21	23	28
Крутящий момент, Н*м при перепаде Р, bаг ("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)	3		5		15		18		21		33	45	79	126
	6		7		16		21		28		36	85	140	210
	10		15		20		30		50		89	115	180	270
	16		23		29		39		59		95	120	220	350
Kv, м³/час при открытии на угол	90^o		115		180		260		480		980	1690	2850	4350
	80^o		92		140		210		420		870	1440	2370	3750
	70^o		62		92		141		269		550	901	1530	3210
	60^o		46		72		113		205		428	698	1134	1873
	50^o		24		37		56		106		218	363	614	1010
	40^o		15		23		34		66		145	223	374	592
	30^o		7,9		13		20		30		78	152	221	341
	25^o		5,2		8,8		14		24		54	129	175	236
DN			50 (2")		65 (2 1/2")		80 (3")		100 (4")		125 (5")	150 (6")	200 (8")	250 (10")
Болты для крепежа PN 10 (на 2 фланца)			М16х65/8 шт		М16х65/8 шт		М16х65/16 шт	М16х70/16 шт			М16х70/16 шт	М20х75/16 шт	М20х75/16 шт	М20х75/24 шт
Болты для крепежа PN 16			М16х65/8 шт		М16х65/8 шт		М16х65/16 шт	М16х70/16 шт			М20х70/16 шт	М20х80/16 шт	М20х80/24 шт	М24х90/24 шт
Шпильки для крепежа PN 10 (на 2 фланца)			М16х80/8 шт		М16х80/8 шт	М16х90/16 шт				М16х90/16 шт	М16х90/16 шт	М20х100/16 шт	М20х110/16 шт	М24х120/24 шт
Шпильки для крепежа PN 16 (на 2 фланца)			М16х80/8 шт		М16х80/8 шт	М16х90/16 шт				М16х90/16 шт	М16х90/16 шт	М20х100/16 шт	М20х110/24 шт	М24х120/24 шт

DN			300 (12")	350 (14")	400 (16")	450 (18")	500 (20")	600 (24")	700 (28")	800 (32")	900 (36")	1000 (40")
PN			10 или 16 бар (1,0 МПа и 1,6 МПа)
Диапазон рабочих температур, ^oс			Максимально допустимая температура 11О ^oс. Минимальная температура окружающей среды -20 ^oс. Рабочая температура от -15 до +95 ^oс для EPDM					Максимально допустимая температура 90 ^oс. Минимальная температура окружающей среды -20 ^oс. Рабочая температура от -15 до +70 ^oс для NBR
Код товара ABRA-BUV-FL226D-			DN300G	DN350G	DN400G	DN450G	DN500G	DN600G	DN700G	DN800G	DN900G	DN1000G
L - строительная длина			178	190	216	222	229	267	292	318	330	410
LaJ - габаритная длина			182	194	221	227	234	272	299	325	338	418
D1 - диаметр диска			302,3	333,3	389,6	440,5	491,7	592,5	695	794,7	864,7	965
D2-межосевое расстояние присоединительных отверстий (фланцев), мм		PN10	400	460	515	565	620	725	840	950	1050	1160
		PN16	410	470	525	585	650	770	840	950	1050	1170
D3-внешний диаметр присоединительного фланца, мм		PN10	445	505	565	615	670	780	895	1015	1115	1230
		PN16	460	520	580	640	715	840	910	1025	1125	1255
NxD4- КСО и диаметр присоединительных отверстий (фланцев), мм		PN10	12х?23	16х?23	16х?28	20х?28	20х?28	20х?31	24х?31	24х?34	28х?34	28х?37
		PN16	12х?28	16х?28	16х?31	20х?31	20х?34	20х?37	24х?37	24х?41	28х?41	28х?44
D5-внешний диаметр присоединительного выступа, фланцев, мм		PN10	370	429	480	530	582	682	794	901	1001	1112
		PN16	370	429	480	530	582	682	794	901	1001	1112
С-толщина фланцев, мм		PN10	24,5	24,5	24,5	25,5	26,5	30	32,5	35	37,5	40
		PN16	24,5	26,5	28	30	31,5	36	39,5	43	46,5	50
D6 - диаметр штурвала редуктора, мм			300	300	300	300	300	300	380	380	450	450
Н1 , мм			223	270	300	345	355	410	478	529	584	657
Н2, мм			322	355		488	550	620	700	760	885	955

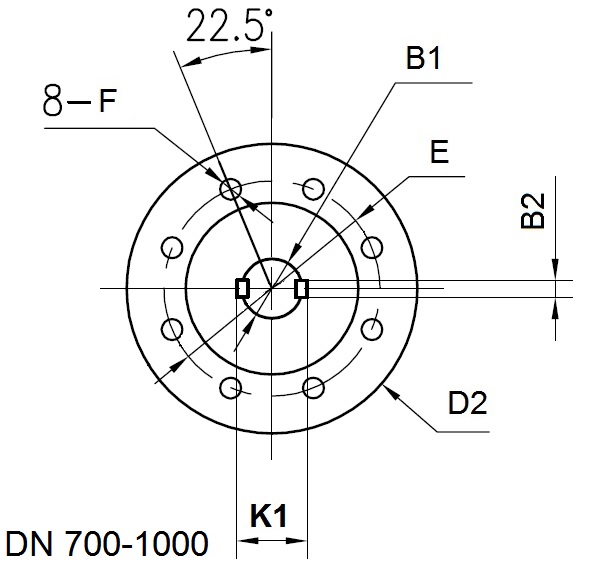

В1 - диаметр штока, мм = N			Кв. Штока 27х27,	31,6	37,95	42.86	45,72	53,98	53,98	63,35	75	85
В2 - шпонка, мм				8	10	10	10	16	18	18	20	22
К1, мм			34,6	34,6	40,95	45,86	48,72	57,98	71,35	71,35	84	95
HL, мм			40		48	48	60	65	63	63	100	135

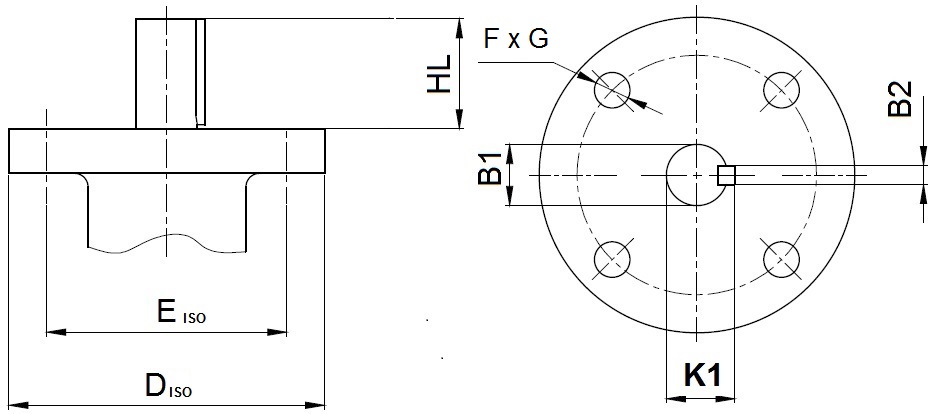

Тип верхнего монтажного фланца по ISO 5210 (ISO 5211)			F10	F14	F14	F14	F16	F16	F25	F25	F25	F25
D iso внешний диаметр присоединительного флaнцa, мм			125	175	175	175	210	210	300	300	300	300
E iso, мм			102	140	140	140	165	165	254	254	254	254
Диаметр FxG, мм х шт			12х4	18х4	18х4	18х4	22х4	22х4	18х8	18х8	18х8	18х8
Вес, кг			72 кг	96 кг	146 кг	187 кг	220 кг	295 кг	428 кг	565 кг	755 кг	954 кг
Крутящий момент, Н*м при перепаде Р, bаг ("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)	3		161	245	520	590	840	1000	-	-	-	-
	6		270	300	624	1120	1390	2200	-	-	-	-
	10		390	500	897	1450	1800	3450	4400	5800	7000	10000
	16		560	950	1400	1950	2500	3800	6200	8700	12000	16000
Kv, м³/час при открытии на угол	90^o		6490	8680	10760	15095	18975	24145	32-990	490- 00	63-460	77-920
	80^o		5290	6990	9320	12705	15090	20710
	70^o		3550	4400	5610	7935	9905	14230	-	-	-	-
	60^o		2690	3540	4400	6125	7510	10140	-	-	-	-
	50^o		1410	1900	2300	3195	3970	5265
	40^o		890	1130	1470	1985	2420	3280	-	-	-	-
	30^o		490	655	780	1080	1385	1900	-	-	-	-
	25^o		340	430	565	780	975	1298	-	-	-	-
DN			300 (12")	350 (14")	400 (16")	450 (18")	500 (20")	600 (24")	700 (28")	800 (32")	900 (36")	1000 (40")
Болты для крепежа PN 1О (на 2 Фланца)			М20х80/24 шт	М20х80/32 шт	М24х90/32 шт	М24х90/40 шт	М24х90/40 шт	М27х110/40 шт	М27х110/48 шт	М30х120/48 шт	М30х120/56 шт	М30х130/56 шт
Болты для крепежа PN 16			М24х90/24 шт	М24х100/32 шт	М27х110/32/шт	М27х120/40 шт	М30х130/40шт	М34х140/40 шт	М34х140 48 шт	М36х140/ 48 шт	М36х140/56 шт	М40х150/56 шт
Шпильки для крепежа PN 10 (на 2 фланца)			М20х1ОО/8шт + М20х270/8 шт	М20х1ОО/8шт + М20х270/12 шт	М24х110/8шт + М24х340/12 шт	М24х11О/8шт + М24х340/16 шт	М24х120/8шт + М24х350/16 шт	М27х130/8шт + М27х400/16 шт	М27х130 8шт + М27х420 20 шт	М30х150/8шт + М30х470/20 шт	М30х150/8шт + М30х480/24 шт	М30х160/8 шт + М24х570/24 шт
Шпильки для крепежа PN 16 (на 2 фланца)			М24х120/8шт + М24х300/8 шт	М24х120 8шт + М24х300/12 шт	М27х130/8шт + М27х350/12 шт	М27х140/8шт + М27х360/16 шт	М30х160/8шт + М30х390/16 шт	М30х170/8шт + М30х440/16 шт	М34х180/8 шт + МЗ4х470/20 шт	М36х180/8 шт + М36х500/20 шт	М36х180/8 шт + М36х510/24 шт	М40х200/8шт + М40х620 24 шт

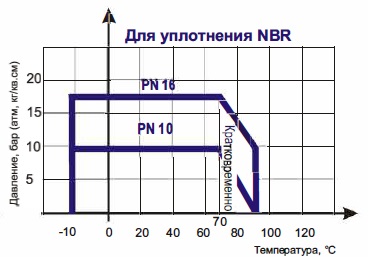

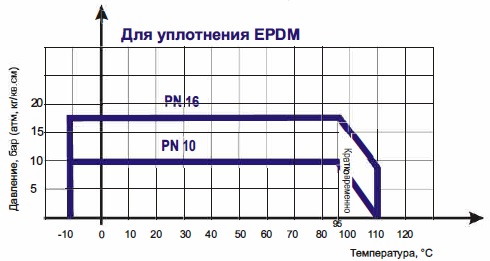

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-FL226

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA-BUV-FL226D

Наименование	Материал
Болты, шайбы	Болты - Углеродистая сталь. Шайбы - пружинная сталь 65Mn
Заглушка штока	Чугун QT450 = DIN GGG 40.3 соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr.
Уплотнительные кольца и манжеты	ЕРDМ (Этиленпропиленовый вулканизированный каучук = резина) или NBR
Корпус и седло	Чугун QT450 = DIN GGG 40.3 + EPDM или Чугун QT450 = DIN GGG 40.3 + NBR
Подшипники	Армированный PSF/PCU с графитовой вставкой + PTFE
Нижняя и верхняя часть штока	Нержавеющая сталь SUS416 = AISI416/ W.nr.1.4005
Запорный диск	Чугун QT450 = никелированный чугун DIN GGG 40.3 или Нержавеющая сталь SS316
Рукоятка или Редуктор червячный	Сборное изделие

Возможные варианты поставки:с ручкой, с концевыми выключателями для ручки; с редуктором, с концевыми выключателями на редуктор, с электроприводом.
