Затвор дисковый АБРАДОКС серия BUV VF826, диск - чугун с покрытием, DN32...600, PN10/16, EPDM, межфланцевый

Технические характеристики

Условный диаметр	32...600 мм
Условное давление	10/16 бар
Рабочая температура	-15...+95°С
Тип присоединения	межфланцевое
Тип управления	рукоятка, редуктор, электропривод, пневмопривод

Применение

Дисковые поворотные затворы АБРАДОКС ABRA-BUV VF826 применяются для систем тепло-, водоснабжения, вентиляции и кондиционирования. В зависимости от применяемых материалов поворотные затворы могут использоваться для питьевой, технической, морской воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, агрессивных и абразивных сред в широком диапазоне режимов температуры/давления, в системах пожаротушения. АБРАДОКС ABRA-BUV VF826 могут быть укомплектованы кроме рукоятки редуктором, а так же электроприводом или пневмоприводом. Так же возможна установка блока концевых выключателей

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X021024	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D032/040H Ру16 с рукояткой *	40	2078.31 ₽	уточняйте
X021025	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D050H Ру16 с рукояткой*	50	2143.25 ₽	уточняйте
X021026	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D065H Ру16 с рукояткой*	65	2507.35 ₽	уточняйте
X021027	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D080H Ру16 с рукояткой*	80	2838.97 ₽	уточняйте
X021028	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D100H Ру16 с рукояткой*	100	3699.03 ₽	уточняйте
X021029	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D125H Ру16 с рукояткой*	125	4554.17 ₽	уточняйте
X021030	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D150H Ру16 с рукояткой*	150	5373.88 ₽	уточняйте
X021031	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D200H Ру16 с рукояткой*	200	8963.68 ₽	уточняйте
X021032	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D250H Ру16 с рукояткой**	250	15595.17 ₽	уточняйте
X021033	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D300H Ру16 с рукояткой**	300	24273.47 ₽	уточняйте
X021001	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D032/040G Ру16 с редуктором **	40	3955.87 ₽	уточняйте
X021002	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D050G Ру16 с редуктором **	50	4096.58 ₽	уточняйте
X021003	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D065G Ру16 с редуктором **	65	4444.94 ₽	уточняйте
X021004	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D080G Ру16 с редуктором **	80	4763.77 ₽	уточняйте
X021005	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D100G Ру16 с редуктором **	100	5588.40 ₽	уточняйте
X021006	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D125G Ру16 с редуктором **	125	6697.42 ₽	уточняйте
X021007	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D150G Ру16 с редуктором **	150	7337.05 ₽	уточняйте
X021008	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D200G Ру16 с редуктором **	200	13377.13 ₽	уточняйте
X021009	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D250G Ру16 с редуктором *	250	20004.68 ₽	уточняйте
X021010	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D300G Ру16 с редуктором *	300	27444.07 ₽	уточняйте
X021011	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D350G Ру16 с редуктором *	350	30571.37 ₽	уточняйте
X021012	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D400G Ру16 с редуктором *	400	57583.44 ₽	уточняйте
X021013	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D450G Ру16 с редуктором *	450	66996.83 ₽	уточняйте
X021014	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D500G Ру16 с редуктором *	500	82613.64 ₽	уточняйте
X021015	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D600G Ру16 с редуктором *	600	148718.92 ₽	уточняйте
X021016	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D700G Ру10 с редуктором	700	288770.37 ₽	уточняйте
X021018	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D800G Ру10 с редуктором	800	321431.85 ₽	уточняйте
X021020	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D900G Ру10 с редуктором	900	486807.73 ₽	уточняйте
X021022	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D1000G Ру10 с редуктором	1000	588141.87 ₽	уточняйте
X021034	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D1200G Ру10 с редуктором	1200	1089044.10 ₽	уточняйте
X021017	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D700G Ру16 с редуктором	700	317607.85 ₽	уточняйте
X021019	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D800G Ру16 с редуктором	800	353535.38 ₽	уточняйте
X021021	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D900G Ру16 с редуктором	900	535480.63 ₽	уточняйте
X021023	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D1000G Ру16 с редуктором	1000	621812.98 ₽	уточняйте
X021035	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF826D1200G Ру16 с редуктором	1200	1197940.63 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Затвор дисковый АБРАДОКС серия BUV VF826, диск - чугун с покрытием, DN32...600, PN10/16, EPDM, межфланцевый, управление - рукоятка, редуктор, электропривод или пневмопривод

ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF826

Дисковые поворотные затворы АБРАДОКС ABRA-BUV VF826 применяются для систем тепло-, водоснабжения, вентиляции и кондиционирования. Особенностью затворов ABRA является высоконадежный и фрезерованный сквозной шток и жесткая посадка диска (никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.) Уплотнение и диск затворов ABRA BUV-VF826, ABRA BUV-VF866 обладают отличной химической устойчивостью к:воде; теплоносителям; гликолевым и спиртовым антифризам; щелочным и нейтральным средам, таким как моющие растворы; воздуху; азоту и т.п.

Малое гидравлическое сопротивление затворов АВRА обеспечивает великолепные гидравлические характеристики.
Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с практически минимальной достижимой строительной длиной и весом (значительно легче задвижек и шаровых кранов)
Тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск
Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
При монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением соединения
Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
Конструкция поворотного затвора АВRАобеспечивает при необходимости полную разборность
Оптимальная цена приобретения, низкая стоимость установки и обслуживания (возможность приобретения запасных седел)
Широкий выбор средств управления (ручка до DN 300, редуктор, электро-пневмопривод)
Очевидно, что в силу соображений симметрии, затвор поворотный АВRАдопускает возможность подачи среды в любом направлении
Сквозной шток-жесткая посадка диска на фрезерованный шток, никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF826

ABRA BUV VF 826 DXXX H

Наименование	Торговая марка	ABRA
Тип арматуры	Затвор поворотный	BUV
Тип присоединения	Межфланцевый	VF
Тип присоединения	Фланцевый	FL
Серия затвора	корпус - чугун GG25 ;диск - чугун GGG40/GGG50; уплотнение - EPDM	826
	корпус - чугун GG25; диск - нерж. сталь AISI316; уплотнение - EPDM	866
	корпус - чугун GG25; диск - нерж. сталь AISI316; уплотнение - NBR	863
	корпус - чугун GG25; диск - бронза NiAlBr (C958); уплотнение - NBR	843
Диаметр	32...1600	D
Управление
	Рукоятка	H
	Редуктор	G
	Электропривод производства Сатурн	EASTRN
	Электропривод производства ГЗ-Привод	EAGZ
	электропривод АРХИМЕД/HELI	Модель^*
	п/п двойного действия	PADA^**
	п/п с возвратной пружиной	PASR^**

* - модели привода и опции указываются далее через "-" ** - указывается модель привода. Опции далее через "-"

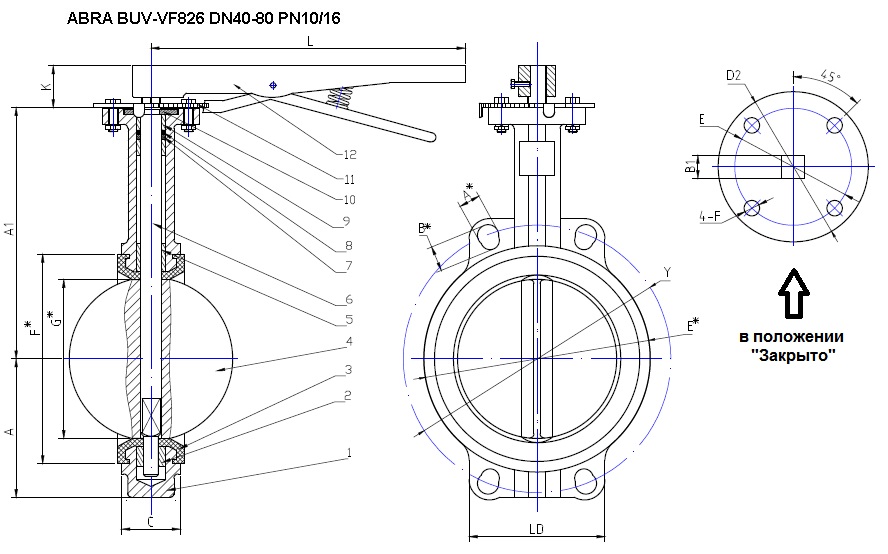

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF826

DN		32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
PN		16 бар (1,6 МПа)
Диапазон рабочих температур, ^oС		Для EPDM: (Максимальная температура 110 ^oС. Минимальная температура -20 ^oС. Рабочая температура от -15 до +95 ^oС
Диапазон рабочих температур, ^oС		Для NBR: Максимальная температура 90 ^oС. Минимальная температура -20 ^oС. Рабочая температура от -15 до + 70 ^oС
Код товара ABRA-BUV		VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826	VF826
Код товара ABRA-BUV		D040	D050	D060	D080	D100	D125	D150	D200	D250	D300	D350 BS⁽¹⁾	D400 BS⁽¹⁾	D450 BS⁽¹⁾	D500 BS⁽¹⁾	D600 BS⁽¹⁾
С - строительная длина , мм		33	43	46	46	52	56	56	61	68	78	78	102	114	127	154
У-межосевое расстояние присоединительных отверстий (фланцев), мм		100/110	125	145	160	180	210	240	295	350/355	400/410	470⁽²⁾	525⁽²⁾	585	650	770
А 1 - высота от оси трубы до верхнего фланца, мм		117	133	143	154	166	181	201	231	275	298	355	390	435	440	516
А , мм		54	70	79	85	106	107	129	175	208	239	280	323	359	377	436
L - длина рукоятки от оси затвора, мм		267							360	499	499	не поставляется с рукояткой
К=НL-высота штока, высота рукоятки,мм		28							38	40	40	47	74		84
В 1 - квадрат штока, мм		11х11	11х11	11х11	11х11	14х14	17х17	17х17	17х17	22х22	27х27	-	-		-
В1 - диаметр штока, мм		-										31,6	37,95	42,86	45,72	53,96
В2 - шпонка, мм		=										8х7	10х8	12х8		16х10
К1, мм		-										34,6	40,95	45,86	48,72	57,96
Диаметр G^*, мм		38,1	46,7	59,4	75,3	98,2	117,1	147,9	195,2	242,7	292,4	325,6	380,3	429,3	481	580,4
Диаметр Е^*, мм		80	97	111	129	153	183	208	266	319	374	429	480	530	582	662
Диаметр F^*, мм		70	84	96	115	140	168	195	249	301	356	415	460	510	560	660
Диаметр н^*, мм		48	66	80	90	114	137	160	207	260	308	348	410	458	510	614
LD , мм		107	128	142	145	113	126	136	161	145	167	186	168	170	178	208
А*, мм		21	21	21	21	21	24	25	45	28	28	26	30		36
В^*, мм		26	26	26	26	26	26	25	25	31	42	26	30		36
Тип верхнего монтажного фланца по ISO 5210		F-07							F-10			F-14			F-16
D2 внешний диаметр присоединительного фланца, мм		90							125			175			210
Диаметр Е , мм		70							102			140			165
Диаметр FxG, мм х шт		10(9)х4							12х4			19(18)х4			23(22)х4
Вес, кг		2,5	3	3,6	4	4,8	6,3	7,4	15,8	18,8	27	42,5⁽¹⁾	60,5⁽¹⁾	75,5⁽¹⁾	105,0⁽¹⁾	174,0⁽¹⁾
Крутящий момент, Н*м при перепаде Р, bаг ("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)	3	5	5	15	18	21	33			126	161	245	520	590	840	1000
	6	7	7	16	21	28	36	85	140	210	270	300	624	1120	1390	2200
	10	10	15	20	30	50	89	115	180	270	390	500	897	1450	1800	3450
	16	20	23	29	39	59	95	120	220	350	560	950	1400	1950	2500	3800
Kv, м³/час при открытии на угол	90^o	70	115	180	260	480	980	1690	2850	4390	6490	8680	10760	15095	18975	24145
	80^o	61	92	140	210	420	870	1440	2370	3750	5290	6990	9320	12705	15090	20710
	70^o	40	62	92	141	269	550	901	1530	3210	3550	4400	5610	7935	9905	14230
	60^o	24	46	72	113	205	428	698	1134	1873	2690	3540	4400	6125	7510	10140
	50^o	16	24	37	56	106	218	363	614	1010	1410	1900	2300	3195	3970	5265
	40^o	10	15	23	34	66	145	223	374	592	890	1130	1470	1985	2420	3280
	30^o	4,4	7,9	13	20	37	78	129	221	341	490	655	780	1080	1385	1900
	25^o	2,6	5,2	8,8	14	24	54	152	175	236	340	430	565	780	975	1298

(1)- "BS" - без рукоятки, под установку редуктора или привода, веса с редуктором см. в таблице ниже.

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF826

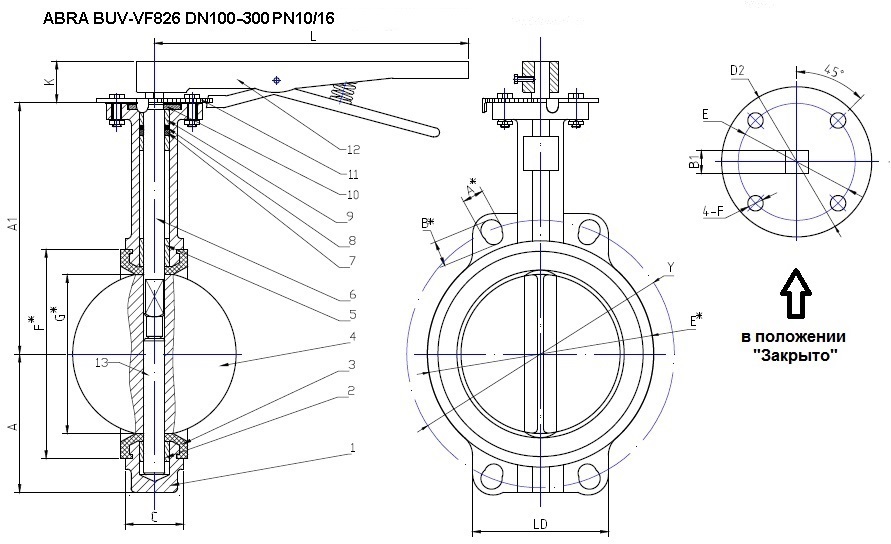

DN 32...300

Наименование	Материал
1. Корпус	Чугун FCD40 = DIN GGG40 или GG25
2.Нижний подшипник	Армированный PSF/PCU с графитовой вставкой + PTFE
3.Седло	EPDM
4. Запорный диск	Чугун FCD45 = DIN GGG40/GGG50
5. Длинный подшипник	Армированный PSF/PCU с графитовой вставкой
6.13. Шток	Нержавеющая сталь SUS410=AISI410
7. Манжета	EPDM
8. Уплотнительное кольцо	NBR
9. Короткий пошипник (2 шт)	Армированный PSF/PCU с графитовой вставкой + PTFE
10. Стопорная прижимная пластина	Углеродистая сталь (покрытие NiCr)
11. Верхняя крышка с разметкой	Углеродистая сталь (покрытие NiCr)
12. Рукоятка (или редуктор)	Кованная сталь / Чугун

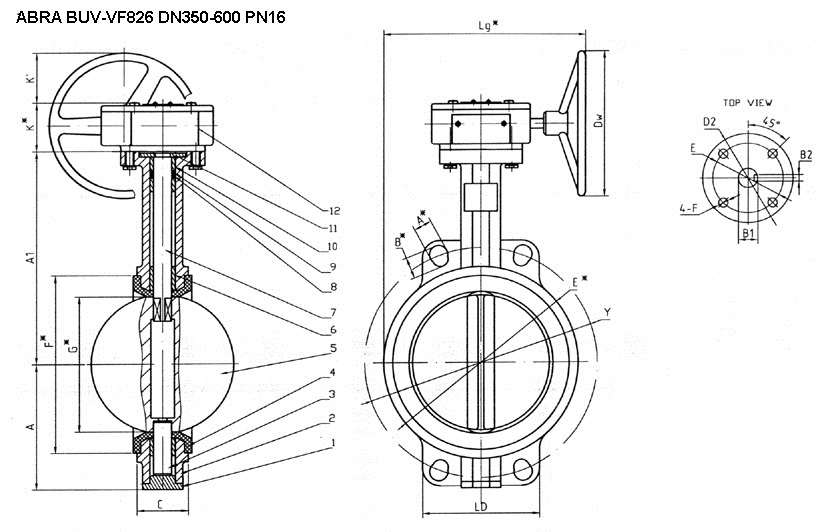

DN 350...600

Наименование	Материал
1. 2. Корпус и пробка	Чугун Чугун FCD40 = DIN GGG40 или GG25
3. 7. Шток	Нержавеющая сталь SUS410=AISI410 соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь
4.Седло	EPDM (Этиленпропиленовый вулканизированный каучук = резина) вулканизированная к корпусу
5. Запорный диск	Чугун FCD45 = DIN GGG40/GGG50
6. Длинный подшипник (2шт.)	Армированный PSF/PCU с графитовой вставкой + PTFE
8. Манжета	EPDM (Этиленпропиленовый вулканизированный каучук = резина)
9. Уплотнительное кольцо	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
10. Короткий пошипник (2 шт)	Армированный PSF/PCU с графитовой вставкой
11. Стопорная прижимная пластина	Углеродистая сталь (покрытие NiCr)
12. Редуктор	Кованная сталь / Чугун

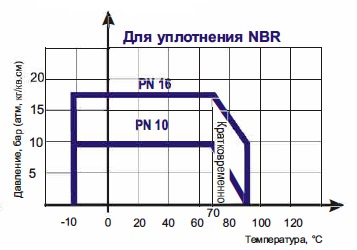

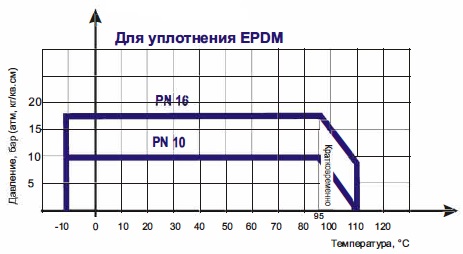

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF826
