Затвор дисковый АБРАДОКС серия BUV VF863, диск - нержавеющая сталь, DN32...600, PN10/16, NBR, межфланцевый

Технические характеристики

Условный диаметр	32...600 мм
Условное давление	10/16 бар
Рабочая температура	-15...+95°С
Тип присоединения	межфланцевое
Тип управления	рукоятка, редуктор, электропривод, пневмопривод

Применение

Дисковые поворотные затворы АБРАДОКС серия BUV VF863 применяются для систем тепло-, водоснабжения, вентиляции, кондиционирования и природного газа. Диск данного затвора выполнен из нержавеющей стали, а седловое уплотнение из NBR, что оптимально, что устанвоки на воздух и газы. АБРАДОКС ABRA-BUV VF863 могут быть укомплектованы кроме рукоятки редуктором, а так же электроприводом или пневмоприводом. Так же возможна установка блока концевых выключателей.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X023016	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D032/040H Ру16 с рукояткой	40	4236.32 ₽	уточняйте
X023017	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D050H Ру16 с рукояткой	50	3448.10 ₽	уточняйте
X023018	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D065H Ру16 с рукояткой	65	4048.37 ₽	уточняйте
X023019	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D080H Ру16 с рукояткой	80	4668.32 ₽	уточняйте
X023020	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D100H Ру16 с рукояткой	100	5815.71 ₽	уточняйте
X023021	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D125H Ру16 с рукояткой	125	7173.70 ₽	уточняйте
X023022	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D150H Ру16 с рукояткой	150	8991.23 ₽	уточняйте
X023023	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D200H Ру16 с рукояткой	200	16468.02 ₽	уточняйте
X023024	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D250H Ру16 с рукояткой	250	25092.20 ₽	уточняйте
X023025	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D300H Ру16 с рукояткой	300	36642.93 ₽	уточняйте
X023001	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D032/040G Ру16 с редукторо	40	5321.72 ₽	уточняйте
X023002	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D050G Ру16 с редуктором	50	5546.09 ₽	уточняйте
X023003	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D065G Ру16 с редуктором	65	6132.58 ₽	уточняйте
X023004	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D080G Ру16 с редуктором	80	6721.04 ₽	уточняйте
X023005	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D100G Ру16 с редуктором	100	8430.33 ₽	уточняйте
X023006	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D125G Ру16 с редуктором	125	10761.53 ₽	уточняйте
X023007	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D150G Ру16 с редуктором	150	12914.62 ₽	уточняйте
X023008	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D200G Ру16 с редуктором	200	22066.26 ₽	уточняйте
X023009	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D250G Ру16 с редуктором	250	32819.91 ₽	уточняйте
X023010	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D300G Ру16 с редуктором	300	44450.36 ₽	уточняйте
X023011	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D350G Ру16 с редуктором	350	47016.75 ₽	уточняйте
X023012	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D400G Ру16 с редуктором	400	75613.14 ₽	уточняйте
X023013	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D450G Ру16 с редуктором	450	120939.30 ₽	уточняйте
X023014	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D500G Ру16 с редуктором	500	139505.30 ₽	уточняйте
X023015	Затвор чугунный поворотный межфланцевый ABRA-BUV-VF863D600G Ру16 с редуктором	600	208944.53 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Затвор дисковый АБРАДОКС серия BUV VF863, диск - нержавеющая сталь, DN32...600, PN10/16, NBR, межфланцевый, управление - рукоятка, редуктор, электропривод или пневмопривод

ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF863

Уплотнение NBR, шток и диск затворов ABRA BUV-VF863, ABRA BUV-VF843 обладают отличной химической устойчивостью к:воде, в том числе морской опресненной воде (серия 863), морской воде мирового океана (серия 843) , деминерализованной, дистиллированной, газированной воде и т.п.; минеральным маслам; бензинам неэтилированным; большинству буровых растворов; алифатическим углеводородам (метан, пропан, бутан); хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC; дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо); растительным и животным маслам и жирам; большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре.

Уплотнение затвора ABRA BUV-VF863, ABRA BUV-VF843 обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины; биологически разлагающиеся гидравлические жидкости; силиконовые масла и жиры (масла могут вызвать сокращение).

Уплотнение затвора ABRA BUV-VF863, ABRA BUV-VF843 обладают низкой / нулевой химическои устойчивостью (не применяются) к нижеследующим средам:ароматические углеводороды (толуол, бензол); хлорированные углеводороды (трихлор-, перхлорэтилен); тормозные жидкости и антифризы на гликолевой основе (рекомендовано уплотнение EPDM); хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD; ацетон; этиловый, бутиловый и т.д., Эфиры.

Малое гидравлическое сопротивление затворов АВRА обеспечивает великолепные гидравлические характеристики.
Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с практически минимальной достижимой строительной длиной и весом (значительно легче задвижек и шаровых кранов)
Тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск
Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
При монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением соединения
Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
Конструкция поворотного затвора АВRАобеспечивает при необходимости полную разборность
Оптимальная цена приобретения, низкая стоимость установки и обслуживания (возможность приобретения запасных седел)
Широкий выбор средств управления (ручка до DN 300, редуктор, электро-пневмопривод)
Очевидно, что в силу соображений симметрии, затвор поворотный АВRАдопускает возможность подачи среды в любом направлении
Сквозной шток-жесткая посадка диска на фрезерованный шток, никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.

МАРКИРОВКА ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF863

ABRA BUV VF 863 DXXX H

Наименование	Торговая марка	ABRA
Тип арматуры	Затвор поворотный	BUV
Тип присоединения	Межфланцевый	VF
Тип присоединения	Фланцевый	FL
Серия затвора	корпус - чугун GG25 ;диск - чугун GGG40/GGG50; уплотнение - EPDM	826
	корпус - чугун GG25; диск - нерж. сталь AISI316; уплотнение - EPDM	866
	корпус - чугун GG25; диск - нерж. сталь AISI316; уплотнение - NBR	863
	корпус - чугун GG25; диск - бронза NiAlBr (C958); уплотнение - NBR	843
Диаметр	32...1600	D
Управление	Рукоятка	H
	Редуктор	G
	Электропривод производства Сатурн	EASTRN
	Электропривод производства ГЗ-Привод	EAGZ
	электропривод АРХИМЕД/HELI	Модель^*
	п/п двойного действия	PADA^**
	п/п с возвратной пружиной	PASR^**

* - модели привода и опции указываются далее через "-" ** - указывается модель привода. Опции далее через "-"

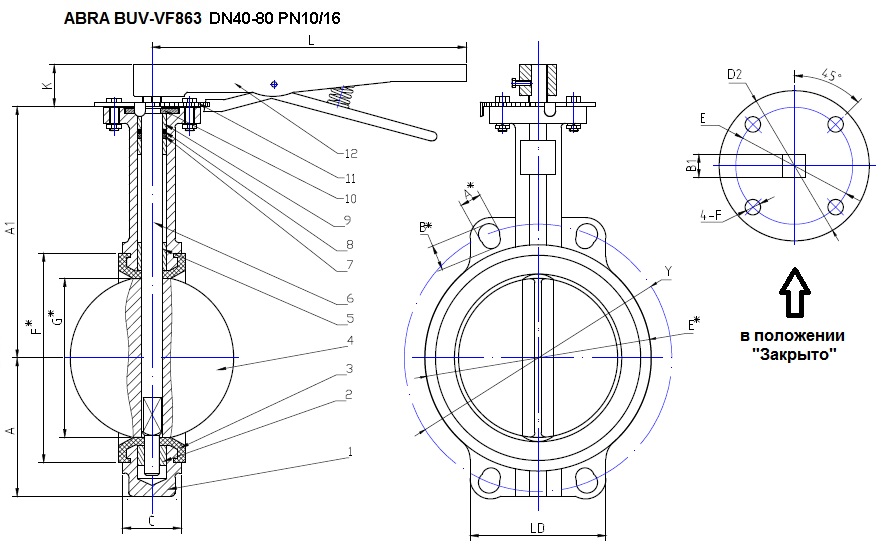

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF863

DN		32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
PN		16 бар (1,6 МПа)
Диапазон рабочих температур, ^oС		Для NBR: Максимальная температура 90 ^oС. Минимальная температура -20 ^oС. Рабочая температура от -15 до + 70 ^oС
Код товара ABRA-BUV		VF863	VF863	VF863	VF863	VF863	VF863	VF643	VF863	VF863	VF863	VF863	VF863	VF863	VF863	VF863
Код товара ABRA-BUV		D040	D050	D060	D080	D100	D125	D150	D200	D250	D300	D350 BS⁽¹⁾	D400 BS⁽¹⁾	D450 BS⁽¹⁾	D500 BS⁽¹⁾	D600 BS⁽¹⁾
С - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм		33	43	46	46	52	56	56	61	68	78	78	102	114	127	154
У-межосевое расстояние присоединительных отверстий (фланцев), мм		100/110	125	145	160	180	210	240	295	350/355	400/410	470⁽²⁾	525⁽²⁾	585	650	770
А 1 - высота от оси трубы до верхнего фланца, мм		117	133	143	154	166	181	201	231	275	298	355	390	435	440	516
А , мм		54	70	79	85	106	107	129	175	208	239	280	323	359	377	436
L - длина рукоятки от оси затвора, мм		267							360	499	499	не поставляется с рукояткой
К=НL-высота штока, высота рукоятки,мм		28							38	40	40	47	74		84
В 1 - квадрат штока, мм		11х11	11х11	11х11	11х11	14х14	17х17	17х17	17х17	22х22	27х27	-	-		-
В1 - диаметр штока, мм		-										31,6	37,95	42,86	45,72	53,96
В2 - шпонка, мм		=										8х7	10х8	12х8		16х10
К1, мм		-										34,6	40,95	45,86	48,72	57,96
Диаметр G^*, мм		38,1	46,7	59,4	75,3	98,2	117,1	147,9	195,2	242,7	292,4	325,6	380,3	429,3	481	580,4
Диаметр Е^*, мм		80	97	111	129	153	183	208	266	319	374	429	480	530	582	662
Диаметр F^*, мм		70	84	96	115	140	168	195	249	301	356	415	460	510	560	660
Диаметр н^*, мм		48	66	80	90	114	137	160	207	260	308	348	410	458	510	614
LD , мм		107	128	142	145	113	126	136	161	145	167	186	168	170	178	208
А*, мм		21	21	21	21	21	24	25	45	28	28	26	30		36
В^*, мм		26	26	26	26	26	26	25	25	31	42	26	30		36
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211)		F-07							F-10			F-14			F-16
D2 внешний диаметр присоединительного фланца, мм		90							125			175			210
Диаметр Е , мм		70							102			140			165
Диаметр FxG, мм х шт		10(9)х4							12х4			19(18)х4			23(22)х4
Вес, кг		2,5	3	3,6	4	4,8	6,3	7,4	15,8	18,8	27	42,5⁽¹⁾	60,5⁽¹⁾	75,5⁽¹⁾	105,0⁽¹⁾	174,0⁽¹⁾
Крутящий момент, Н*м при перепаде Р, bаг ("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)	3	5	5	15	18	21	33			126	161	245	520	590	840	1000
	6	7	7	16	21	28	36	85	140	210	270	300	624	1120	1390	2200
	10	10	15	20	30	50	89	115	180	270	390	500	897	1450	1800	3450
	16	20	23	29	39	59	95	120	220	350	560	950	1400	1950	2500	3800
Kv, м³/час при открытии на угол	90^o	70	115	180	260	480	980	1690	2850	4390	6490	8680	10760	15095	18975	24145
	80^o	61	92	140	210	420	870	1440	2370	3750	5290	6990	9320	12705	15090	20710
	70^o	40	62	92	141	269	550	901	1530	3210	3550	4400	5610	7935	9905	14230
	60^o	24	46	72	113	205	428	698	1134	1873	2690	3540	4400	6125	7510	10140
	50^o	16	24	37	56	106	218	363	614	1010	1410	1900	2300	3195	3970	5265
	40^o	10	15	23	34	66	145	223	374	592	890	1130	1470	1985	2420	3280
	30^o	4,4	7,9	13	20	37	78	129	221	341	490	655	780	1080	1385	1900
	25^o	2,6	5,2	8,8	14	24	54	152	175	236	340	430	565	780	975	1298

(1)- "BS" - без рукоятки, под установку редуктора или привода

СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF863

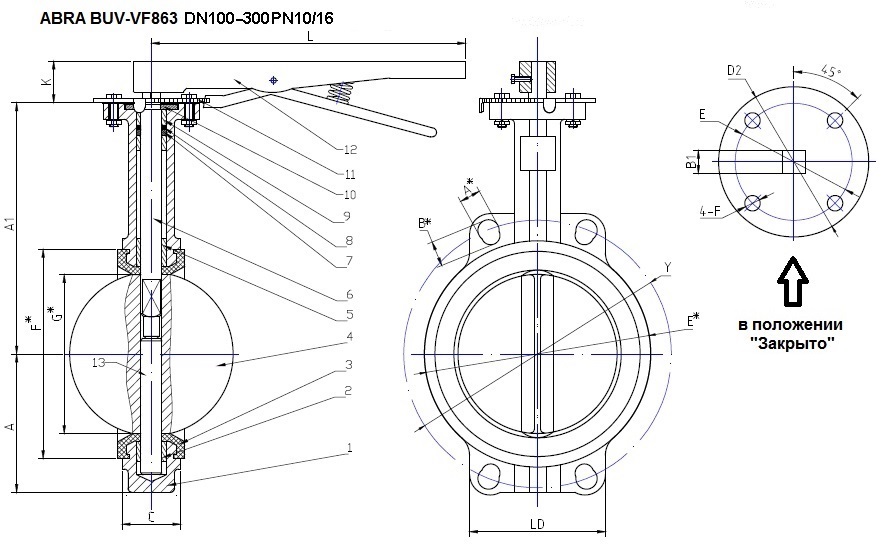

DN 32...300

Наименование	Материал
1. Корпус	Чугун FCD40 = DIN GGG40 или GG25
2.Нижний подшипник	Армированный PSF/PCU с графитовой вставкой + PTFE
3.Седло	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
4. Запорный диск	Нержавеющая сталь. Grade CF8M = W.-nr.1,4401
5. Длинный подшипник	Армированный PSF/PCU с графитовой вставкой
6.13. Шток	Нержавеющая сталь SUS410=AISI410
7. Манжета	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
8. Уплотнительное кольцо	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
9. Короткий пошипник (2 шт)	Армированный PSF/PCU с графитовой вставкой + PTFE
10. Стопорная прижимная пластина	Углеродистая сталь (покрытие NiCr)
11. Верхняя крышка с разметкой	Углеродистая сталь (покрытие NiCr)
12. Рукоятка (или редуктор)	Кованная сталь / Чугун

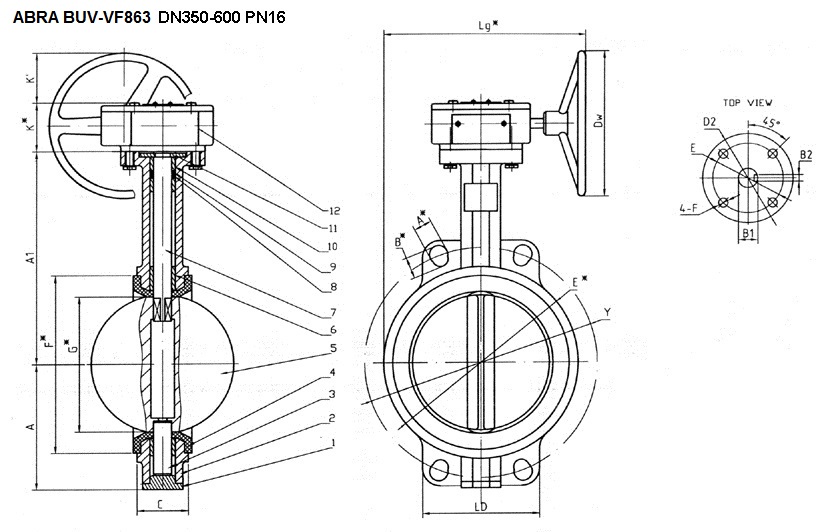

DN 350...600

Наименование	Материал
1. 2. Корпус и пробка	Чугун FCD40 = DIN GGG40 или GG25
3. 7. Шток	Нержавеющая сталь SUS410=AISI410
4.Седло	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
5. Запорный диск	Нержавеющая сталь. Grade CF8M = W.-nr.1,4401
6. Длинный подшипник (2шт.)	Армированный PSF/PCU с графитовой вставкой + PTFE
8. Манжета	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
9. Уплотнительное кольцо	NBR (Бутадиеннитрильный вулканизированный каучук = резина)
10. Короткий пошипник (2 шт)	Армированный PSF/PCU с графитовой вставкой
11. Стопорная прижимная пластина	Углеродистая сталь (покрытие NiCr)
12. Редуктор	Кованная сталь / Чугун

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF863
