Затвор дисковый АБРАДОКС серия BUV VF866, диск - нержавеющая сталь, DN32...600, PN10/16, EPDM, межфланцевый
Технические характеристики
| Условный диаметр |
32...600 мм |
| Условное давление |
10/16 бар |
| Рабочая температура |
-15...+95°С |
| Тип присоединения |
межфланцевое |
| Тип управления |
рукоятка, редуктор, электропривод, пневмопривод |
Применение
Дисковые поворотные затворы АБРАДОКС ABRA-BUV VF866 применяются для систем тепло-, водоснабжения, вентиляции и кондиционирования. Данная серия имеет диск из нержавеющей стали AISI316. В зависимости от применяемых материалов поворотные затворы могут использоваться для питьевой, технической, морской воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, агрессивных и абразивных сред в широком диапазоне режимов температуры/давления, в системах пожаротушения. АБРАДОКС ABRA-BUV VF866 могут быть укомплектованы кроме рукоятки редуктором, а так же электроприводом или пневмоприводом. Так же возможна установка блока концевых выключателей
Цены и заказ оборудования
Описание
Документация
Затвор дисковый АБРАДОКС серия BUV VF866, диск - нержавеющая сталь 316, DN32...600, PN10/16, EPDM, межфланцевый, управление - рукоятка, редуктор, электропривод или пневмопривод
ОПИСАНИЕ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF866
Дисковые поворотные затворы АБРАДОКС ABRA-BUV VF866 применяются для систем тепло-, водоснабжения, вентиляции и кондиционирования. Особенностью затворов ABRA является высоконадежный и фрезерованный сквозной шток и жесткая посадка диска (никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.) Уплотнение и диск затворов ABRA BUV-VF826, ABRA BUV-VF866 обладают отличной химической устойчивостью к: воде; теплоносителям; гликолевым и спиртовым антифризам; щелочным и нейтральным средам, таким как моющие растворы; воздуху; азоту и т.п.
- Малое гидравлическое сопротивление затворов АВRА обеспечивает великолепные гидравлические характеристики.
- Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с практически минимальной достижимой строительной длиной и весом (значительно легче задвижек и шаровых кранов)
- Тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск
- Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
- При монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением соединения
- Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
- Конструкция поворотного затвора АВRАобеспечивает при необходимости полную разборность
- Оптимальная цена приобретения, низкая стоимость установки и обслуживания (возможность приобретения запасных седел)
- Широкий выбор средств управления (ручка до DN 300, редуктор, электро-пневмопривод)
- Очевидно, что в силу соображений симметрии, затвор поворотный АВRАдопускает возможность подачи среды в любом направлении
- Сквозной шток-жесткая посадка диска на фрезерованный шток, никаких штифтов, заклепок, пинов, крепежных пальцев и т.п.
МАРКИРОВКА ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF866
ABRA BUV VF 866 DXXX H
| Наименование |
Торговая марка |
ABRA |
| Тип арматуры |
Затвор поворотный |
BUV |
| Тип присоединения |
Межфланцевый |
VF |
| Фланцевый |
FL |
| Серия затвора |
корпус - чугун GG25 ;диск - чугун GGG40/GGG50; уплотнение - EPDM |
826 |
| корпус - чугун GG25; диск - нерж. сталь AISI316; уплотнение - EPDM |
866 |
| корпус - чугун GG25; диск - нерж. сталь AISI316; уплотнение - NBR |
863 |
| корпус - чугун GG25; диск - бронза NiAlBr (C958); уплотнение - NBR |
843 |
| Диаметр |
32...1600 |
D |
| Управление |
|
|
| Рукоятка |
H |
| Редуктор |
G |
| Электропривод производства Сатурн |
EASTRN |
| Электропривод производства ГЗ-Привод |
EAGZ |
| электропривод АРХИМЕД/HELI |
Модель* |
| п/п двойного действия |
PADA** |
| п/п с возвратной пружиной |
PASR** |
* - модели привода и опции указываются далее через "-" ** - указывается модель привода. Опции далее через "-"

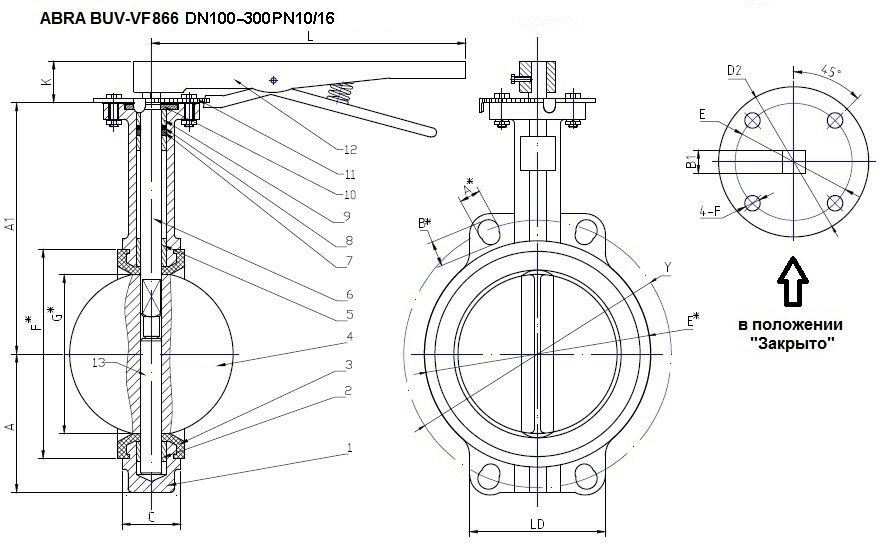

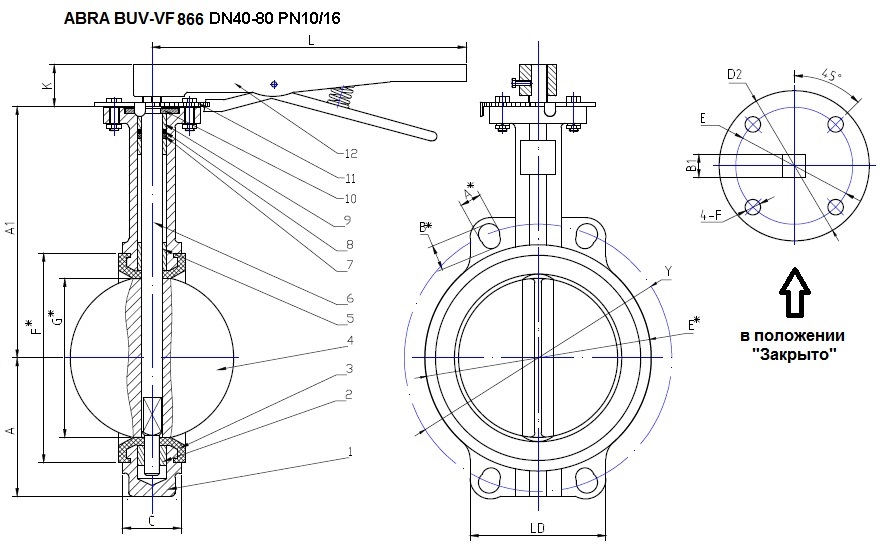

ГАБАРИТНЫЕ РАЗМЕРЫ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF866
| Ду / DN |
32/40
(1 1/4" - 1 1/2") |
50
(2") |
65
(2 1/2 ") |
80
(3") |
100
(4") |
125
(5") |
150
(6") |
200
(8") |
250
(10") |
300
(12") |
350
(14") |
400
(16") |
450
(18") |
500
(20") |
600
(24") |
| Ру / PN |
16 бар (1,6 МПа)
|
| Диапазон рабочих температур, °C |
Максимально допустимая температура 110 °C, Минимальная температура окружающей среды -20 °C, Рабочая температура от -15 до +95 °C
|
| Код товара |
ABRA
-BUV-
VF866
D032/040 |
ABRA
-BUV-
VF866
D050 |
ABRA
-BUV-
VF866
D065 |
ABRA
-BUV-
VF866
D080 |
ABRA
-BUV-
VF866
D100 |
ABRA
-BUV-
VF866
D125 |
ABRA
-BUV-
VF866
D150 |
ABRA
-BUV-
VF866
D200 |
ABRA
-BUV-
VF866
D250 |
ABRA
-BUV-
VF866
D300 |
ABRA
-BUV-
VF866
D350
BS(1) |
ABRA
-BUV-
VF866
D400
BS(1) |
ABRA
-BUV-
VF866
D450
BS(1) |
ABRA
-BUV-
VF866
D500
BS(1) |
ABRA
-BUV-
VF866
D600
BS(1) |
| С - строительная длина, мм |
33
|
43
|
46
|
46
|
52
|
56
|
56
|
61
|
68
|
78
|
78
|
102
|
114
|
127
|
154
|
| Y-межосевое расстояние присоединительных отверстий (фланцев), мм |
100/110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
350/355
|
400/410
|
470(2)
|
525(2)
|
585
|
650
|
770
|
| A1 - высота от оси трубы до верхнего фланца, мм |
117 |
133
|
143
|
154
|
166
|
181
|
201
|
231
|
275
|
298
|
355 |
390 |
435 |
440 |
516 |
| A , мм |
54
|
70
|
79
|
85
|
106
|
107
|
129
|
175
|
208
|
239
|
280 |
323 |
359 |
377 |
436 |
| L - длина рукоятки от оси затвора, мм |
267 |
360
|
499 |
не поставляется с рукояткой
|
| K - высота штока, высота рукоятки, мм |
28 |
38
|
40 |
47
|
74 |
74 |
84 |
84 |
| B1 - квадрат штока, мм |
11x11 |
11x11 |
11x11 |
11x11 |
14x14 |
17x17 |
17x17 |
17x17 |
22x22 |
27x27 |
- |
| B1 - диаметр штока, мм = N |
- |
31,6 |
37,95
|
42,86
|
45,72
|
53,96
|
| B2 - шпонка, мм |
- |
8 (8x7)
|
10 (10х8) |
12 (12x8) |
16 (16х10) |
| K1, мм |
- |
34,6 |
40,95 |
45,86 |
48,72 |
57,96 |
| Ш G* , мм |
42,7
|
53,0
|
65,0
|
79,4
|
105,0
|
124,2
|
156,4
|
203,4
|
251,2
|
302,3
|
333,3
|
389,6
|
440,5
|
491,7
|
592,5
|
| Ш E* , мм |
80
|
97
|
111
|
129
|
153
|
183
|
208
|
266
|
319
|
374
|
429
|
480
|
530
|
582
|
682
|
| Ш F* , мм |
70
|
84
|
96
|
115
|
140
|
168
|
195
|
249
|
301
|
356
|
415
|
460
|
510
|
560
|
660
|
| Ш H* , мм |
48
|
66
|
80
|
90
|
114
|
137
|
160
|
207
|
260
|
308
|
348
|
410
|
458
|
510
|
614
|
| LD , мм |
107
|
128
|
142
|
145
|
113
|
126
|
136
|
161
|
145
|
167
|
186
|
168
|
170
|
178
|
208
|
| A* , мм |
21
|
21
|
21
|
21
|
21
|
24
|
25
|
45
|
28
|
28
|
Ш26
|
Ш30
|
Ш30
|
Ш36
|
Ш36
|
| B*, мм |
26
|
26 |
26
|
26
|
26
|
26
|
25
|
25
|
31
|
42
|
| Тип верхнего монтажного фланца по ISO 5210 |
F-07 |
F-10
|
F12/F14
|
F-14 |
F-16
|
| Ш D2 внешний диаметр присоединительного фланца, мм |
90 |
125 |
175 |
210 |
| Ш E , мм |
70 |
102
|
125/140
|
140 |
165
|
| Ш FxG, мм x шт |
10(9)x4 |
12x4
|
14/18x4
|
19(18)x4 |
23(22)x4
|
| Вес, кг |
2,5 |
3 |
3,6 |
4,0 |
4,8 |
6,3 |
7,4 |
15,8 |
18,8 |
27,0 |
42,5(1) |
60,5(1) |
75,5(1) |
105,0(1) |
174,0(1) |
Крутящий момент, Н*м при перепаде Δ P, bar
("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза) |
3 |
5 |
5 |
15 |
18 |
21 |
33 |
45 |
79 |
126 |
161 |
245 |
520 |
590 |
840 |
1000 |
| 6 |
7 |
7 |
16 |
21 |
28 |
36 |
85 |
140 |
210 |
270 |
300 |
624 |
1120 |
1390 |
2200 |
| 10 |
10 |
15 |
20 |
30 |
50 |
89 |
115 |
180 |
270 |
390 |
500 |
897 |
1450 |
1800 |
3450 |
| 16 |
20 |
23 |
29 |
39 |
59 |
95 |
120 |
220 |
350 |
560 |
950 |
1400 |
1950 |
2500 |
3800 |
| Кv, м3/час при открытии на угол |
90° |
70 |
115 |
180 |
260 |
480 |
980 |
1690 |
2850 |
4390 |
6490 |
8680 |
10760 |
15095 |
18975 |
24145 |
| 80° |
61 |
92 |
140 |
210 |
420 |
870 |
1440 |
2370 |
3750 |
5290 |
6990 |
9320 |
12705 |
15090 |
20710 |
| 70° |
40 |
62 |
92 |
141 |
269 |
550 |
901 |
1530 |
3210 |
3550 |
4400 |
5610 |
7935 |
9905 |
14230 |
| 60° |
24 |
46 |
72 |
113 |
205 |
428 |
698 |
1134 |
1873 |
2690 |
3540 |
4400 |
6125 |
7510 |
10140 |
| 50° |
16 |
24 |
37 |
56 |
106 |
218 |
363 |
614 |
1010 |
1410 |
1900 |
2300 |
3195 |
3970 |
5265 |
| 40° |
10 |
15 |
23 |
34 |
66 |
145 |
223 |
374 |
592 |
890 |
1130 |
1470 |
1985 |
2420 |
3280 |
| 30° |
4,4 |
7,9 |
13 |
20 |
37 |
78 |
129 |
221 |
341 |
490 |
655 |
780 |
1080 |
1385 |
1900 |
| 25° |
2,6 |
5,2 |
8,8 |
14 |
24 |
54 |
152 |
175 |
236 |
340 |
430 |
565 |
780 |
975 |
1298 |
СПЕЦИФИКАЦИЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF866
DN 32...300
| Наименование |
Материал |
| 1. Корпус |
Чугун FCD40 = DIN GGG40 или GG25 |
| 2.Нижний подшипник |
Армированный PSF/PCU с графитовой вставкой + PTFE |
| 3.Седло |
EPDM (Этиленпропиленовый вулканизированный каучук = резина) |
| 4. Запорный диск |
Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 |
| 5. Длинный подшипник |
Армированный PSF/PCU с графитовой вставкой |
| 6.13. Шток |
Нержавеющая сталь SUS410=AISI410 |
| 7. Манжета |
EPDM (Этиленпропиленовый вулканизированный каучук = резина) |
| 8. Уплотнительное кольцо |
NBR (Бутадиеннитрильный вулканизированный каучук = резина) |
| 9. Короткий пошипник (2 шт) |
Армированный PSF/PCU с графитовой вставкой + PTFE |
|
10. Стопорная прижимная пластина
|
Углеродистая сталь (покрытие NiCr)
|
|
11. Верхняя крышка с разметкой
|
Углеродистая сталь (покрытие NiCr)
|
| 12. Рукоятка (или редуктор) |
Кованная сталь / Чугун |
DN 350...600
| Наименование |
Материал |
| 1. 2. Корпус и пробка |
Чугун FCD40 = DIN GGG40 или GG25 |
| 3. 7. Шток |
Нержавеющая сталь SUS410=AISI410 |
| 4.Седло |
EPDM (Этиленпропиленовый вулканизированный каучук = резина) вулканизированная к корпусу |
| 5. Запорный диск |
Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = ГОСТ03Х17Н14М2 |
| 6. Длинный подшипник (2шт.) |
Армированный PSF/PCU с графитовой вставкой + PTFE |
| 8. Манжета |
EPDM (Этиленпропиленовый вулканизированный каучук = резина) |
| 9. Уплотнительное кольцо |
NBR (Бутадиеннитрильный вулканизированный каучук = резина) |
| 10. Короткий пошипник (2 шт) |
Армированный PSF/PCU с графитовой вставкой |
| 11. Стопорная прижимная пластина |
Углеродистая сталь (покрытие NiCr) |
| 12. Редуктор |
Кованная сталь / Чугун |
ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ЗАТВОРА ДИСКОВОГО АБРАДОКС ABRA BUV-VF866
