Затвор дисковый АДЛ ГРАНВЭЛ, пожаротушение, серия ЗПВС с БКВ, диск - чугун, DN32...500, PN10/16, EPDM, межфланцевый

Технические характеристики

Условный диаметр	32...500 мм
Условное давление	10/16 бар
Рабочая температура	-15...+95°С
Тип присоединения	межфланцевое
Тип управления	рукоятка*, редуктор

* - Концевые выключатели мехнические на пластине

Применение

Дисковые поворотные затворы ГРАНВЭЛ с блоками концевых выключателей применяются для систем пожаротушения и автоматизации технологических процессов. В зависимости от применяемых материалов поворотные затворы могут использоваться для водянного и пенного пожаротушения, а в технологических процессах - в зависимости от материалов манжеты и диска

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BD01Q569659	ЗПВС-FL-3-050-MN-E	50	6661.58 ₽	уточняйте
BD01Q569666	ЗПВС-FL-3-065-MN-E	65	7269.75 ₽	уточняйте
BD01Q569671	ЗПВС-FL-3-080-MN-E	80	8002.18 ₽	уточняйте
BD01Q569680	ЗПВС-FL-3-100-MN-E	100	9307.95 ₽	уточняйте
BD01Q569686	ЗПВС-FL-3-125-MN-E	125	11489.25 ₽	уточняйте
BD01Q569687	ЗПВС-FL-3-150-MN-E	150	12910.81 ₽	уточняйте
BD01Q569688	ЗПВС-FL-3-200-MR-E	200	19512.14 ₽	уточняйте
BD01T534660	ЗПВС-FL-3-050-MDV-E	50	11967.50 ₽	уточняйте
BD01T534661	ЗПВС-FL-3-065-MDV-E	65	12055.05 ₽	уточняйте
BD01T534662	ЗПВС-FL-3-080-MDV-E	80	12136.01 ₽	уточняйте
BD01T534663	ЗПВС-FL-3-100-MDV-E	100	13746.81 ₽	уточняйте
BD01T534664	ЗПВС-FL-3-125-MDV-E	125	15299.23 ₽	уточняйте
BD01T534665	ЗПВС-FL-3-150-MDV-E	150	16239.72 ₽	уточняйте
BD01T534666	ЗПВС-FL-3-200-MDV-E	200	21267.92 ₽	уточняйте
BD01T534667	ЗПВС-FLN-3-250-MDV-E	250	46068.09 ₽	уточняйте
BD01T534668	ЗПВС-FLN-3-300-MDV-E	300	62971.52 ₽	уточняйте
BD01T534669	ЗПВС-FLN-3-350-MDV-E	300	62971.52 ₽	уточняйте
BD01T534670	ЗПВС-FLN-3-400-MDV-E	300	62971.52 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Затвор дисковый с блоком концевых выключателей АДЛ ГРАНВЭЛ ЗПВС, для систем пожаротушения, диск - чугун с покрытием, DN32...500, PN10/16, EPDM, межфланцевый, управление - рукоятка, редуктор

ОПИСАНИЕ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС С БЛОКОМ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Класс герметичности А.
Малый вес.
Малая строительная длина.
Низкая стоимость установки и обслуживания.
Герметичное перекрытие потока в обоих направлениях.
С рабочей средой контактируют только две детали: седловое уплотнение и диск.
Сменное седловое уплотнение.

КОНСТРУКЦИЯ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС С БЛОКОМ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Корпус - Используется технология покрытия порошковой краской с эпоксидным покрытием. Обеспечивается высокая адгезия краски с поверхностью корпуса, а также высокой антикоррозионной стойкостью. Толщина покрытия до 300 микрон.

Диск - Тщательно отполированная сферическая кромка диска снижает крутящий момент и повышает срок службы затвора, что сокращает эксплуатационные расходы.

Шток - Надежная конструкция соединения штока с диском позволяет использовать данные затворы при высоких скоростях потока. Данное решение сохраняет ремонтопригодность затвора. Верхний шток обладает противовыбросной системой. Подшипники скольжения снижают крутящий момент, и положительно сказываются на сроке службы.

Седловое уплотнение - Внутренний лабиринт уплотнения позволяет избежать его срыва из корпуса затвора. Внешние кольца обес печивают герметизацию затвора при установке между фланцами.

МАРКИРОВКА ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС С БЛОКОМ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

ЗП ВС FL(W) 3 DN MN E PN

Наименование	Затвор поворотный	ЗП
Область применения	Водоснабжение стандарт	ВС
Корпус	Межфланцевый (серый чугун) (для PN10)	FL(w)
Корпус	Межфланцевый (высокопрочный чугун)	FLN(w)
Диск	Чугун с эпоксидным покрытием	3
Номинальный диаметр	32–500	DN
Управление	Ручка с фиксацией положения через 15°	MN
	Ручка с фиксацией произвольного положения	MR***
	Ручка с фиксацией произвольного положения.	MRR
	Редуктор	MDV
Уплотнение	EPDM	E
Номинальное давление	2,5 /1,6 /1,0 МПа	PN
Оции	Блок концевых выключателей	БКВ

*** Рукоятка типа MR может устанавливаться на затворы DN250, DN300 c ограничением по давлению и типу перекачиваемой среды.

Стандартное исполнения затворов производится со сменным седловым уплотнением, кроме затворов фланцевого исполнения с увеличенной строительной длиной. В качестве опции затворы стандартного исполнения могут быть произведены с вулканизированным седловым уплотнением, данный тип затворов имеет отличительную маркировку буквой V после обозначения типа корпуса, пример: FLNV(w), FNV(w) LUGNV(w).

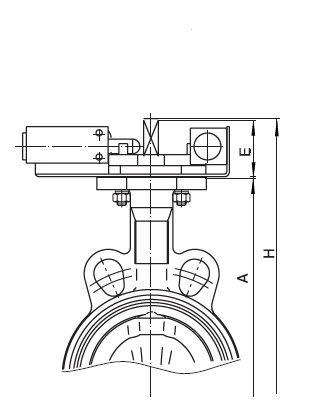

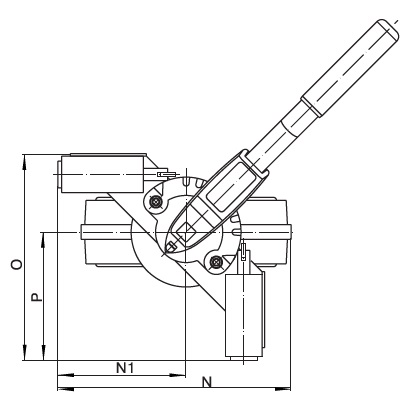

ГАБАРИТНЫЕ РАЗМЕРЫ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС С БЛОКОМ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

DN	А	Е	H	Для модели KB				Для модели E 5401
DN	А	Е	H	О	Р	N1	N	О	Р	N1	N
32	102,5	30	192,7	196	131	131	164	200	135	135	170
40	110	30	196	196	131	131	169	200	135	135	173
50	120	30	211,5	196	131	131	185	200	135	135	189
65	135	30	234	196	131	131	192,5	200	135	135	196,5
80	141	30	265	196	131	131	199,5	200	135	135	203,5
100	165	30	301	196	131	131	213,5	200	135	135	217,5
125	180	33	339,5	196	131	131	226,5	200	135	135	230,5
150	193	33	359	196	131	131	240	200	135	135	244
200	225	33	428	196	131	131	263,5	200	135	135	267,5

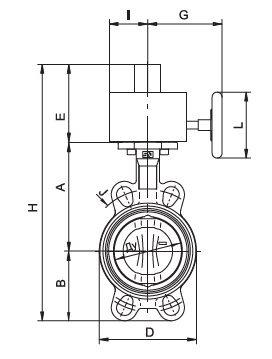

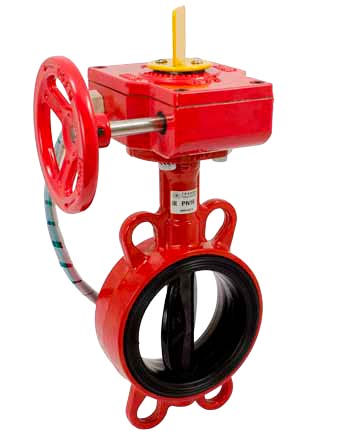

ГАБАРИТНЫЕ РАЗМЕРЫ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС С РЕДУКТОРОМ S2000 С КОНЦЕВЫМИ ВЫКЛЮЧАТЕЛЕЛЯМИ

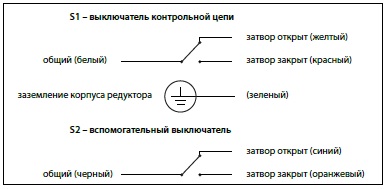

Схема подключения концевых выключателей

Размеры, (мм)

DN	Тип редуктора	A	B	C	D	E	G	H	I	J	L	M	Масса, (кг)
50	S2000-40	120	61,5	43	100	100	115	281,5	55	125	120	145	5,6
65		135	69	46	108			304		145			5,7
80		141	94	46	124			335		160			6,2
100		165	106	52	147			371		190			7,0
125		180	126,5	56	180			406,5		220			9,4
150		193	133	56	206			426		250			10,4
200	S2000-50	225	170	60	257	115	162	510	82,5	305	170	200	15,3
250		282,5	210	68	324	115	162	607,5	82,5	362	170	200	26,8
300		308	240	78	376	115	162	663	82,5	431,8	170	200	37,0

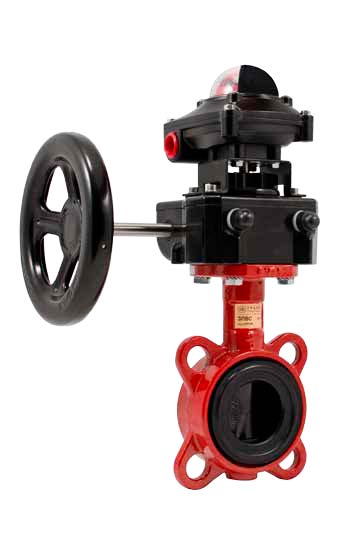

ГАБАРИТНЫЕ РАЗМЕРЫ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС С РЕДУКТОРОМ И БЛОКОМ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЛЕЙ

ВНИМАНИЕ! Блок концевых выключателей - это отдельный элемент и может быть в различных исполнениях. подробнее о блоках концевых выключателей указано в разделе "Электро и пневмоприводы"

Технические данные редукторов серий Q и Х

Тип	DN затвора, (мм)	Передаточное отношение	Момент, Нм		Передаточное число ± 10 %^*	Масса, (кг)^**
Тип	DN затвора, (мм)	Передаточное отношение	выходной	входной	Передаточное число ± 10 %^*	Масса, (кг)^**
Х-41	32–200	44:1	400	35,7	11,2 %	1,62
Х-61	250–300	34:1	600	51,3	11,7 %	2,76
Q-800-S	350	40:1	800	60	13,3 %	7,68
Q-2000-S	400–500	48:1	2000	131	15,3 %	16,3

* В зависимости от нагрузки на редукторе. ** Без учета массы штурвала и муфты.

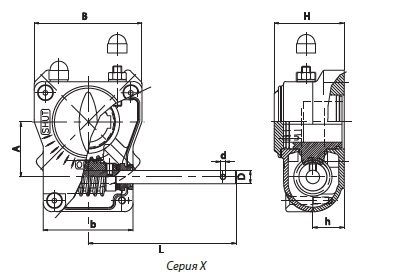

Размеры редукторов серии Х, (мм)

Тип редуктора	A	b	B	d	D	h	H	L	ISO-фланец
Х-41	43,5	67	84	4	12	25,5	52	118	F05 / F07
Х-41	52,5	82,5	112	4	12	30	63,5	126,5	F07 / F10
Х-61	61,25	100	120	5	15	35	77	165	F10 / F12

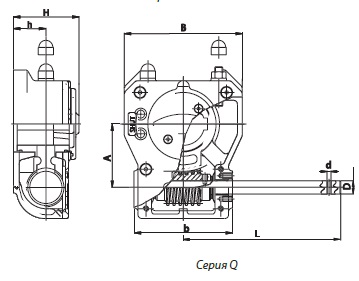

Размеры редукторов серии Q, (мм)

Тип редуктора	A	b	B	d	D	h	H	L	R	ISO-фланец
Q-800-S	68,75	110	135	5	15	42,5	90,5	213	-	F10 / F12
Q-2000-S	96,5	150	180	6	20	50	100	226	-	F12 / F14 / F16
