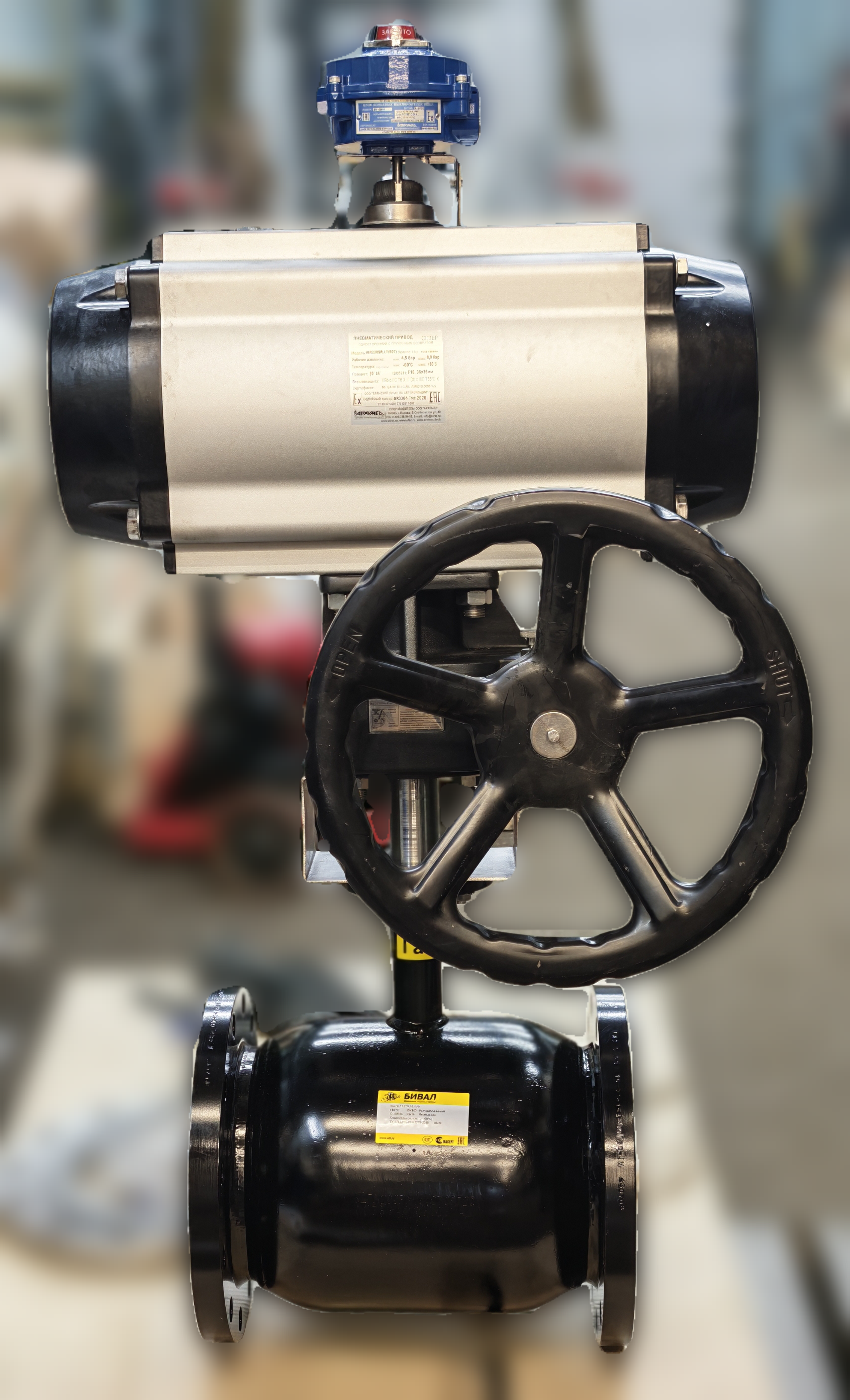

Шаровой кран Бивал КШГХ для природного газа с пневмоприводом и ручным дублёром

В нашу компанию поступил заказа на изготовление шарового крана с пневмоприводм под следующие условия эусплуатации:

1. Рабочая среда - природный газ с давлением до 12 бар.

2. Уличное исполнение, температура окружающей среды до -47С.

3. Шаровой кран  с полным проходным сечением, фланцевое присоединение

4. Управление - нормально закрытый пневмопривод с отдельно установленным ручным дублёром

5. блок концевых выключателей на 4 датчика, распределительный клапан и фильтр регулятор.

Сотрудники компании Академия Тепла, обладая большим опытом в подборе оборудования под различные требования и условия эксплуатации предложили следующий вариант изделия, который в итоге был согласован клиентом и в конечном счете поставлен на объект, где успешно эксплуатируется:

1. Шаровой кран БИВАЛ КШГХ серии 15. Это серия полнопроходных шаровых кранов для устанвоки на природный , выполненный из углеродистой стали марки 09Г2С, что полволяет его устанавливать вне помещений с окружающей температурой до -60С. Краны Бивал для природного газа сертифицированы и имеют всю необходимую разрешительную документацию.

2. Пневмопривод Архимед серии Север. Это четвертьоборотные пневмопривода типа шестерня-рейка, которые оптимизированы для применения на запорной арматуре. высокий крутящий момент и надежная конструкция. Корпус выполнен с применением эластомеров, подходящих для использования на окружающей температуре до -60С

3. Ручной дублёр Архимед серии RD. Это ручной дублёр, который устанавливается между пневмоприводом и четвертьоборотным запорным клапаном - шаровым краном или дисковым поворотным затвором и используется, когда пневмопривод отключен из за аварии или при техническом обслуживании. Вращение осуществляется с помощью штурвала, размер которого выбирается исходя из требуемого крутящего момента. Данная серия оптимизирована для установки вне помещений с окружающей температурой до -60С.

4. Блок концевых выключателей Архимед серия Ямал. Это блок концевых выключателй в антивандальном исполнении, степенью защиты IP67, а так же во взрывозащите, что подтверждается наличием ТР ТС 012. Внутри блока возможно установить до 4-х механических или индуктивных концевых выключателя, а сверху блока визуальный указатель положения с надписями на руском язые - Открыто и Закрыто. В блоке 2 точки подключения кабельных вводов М20х1,5 или NPT 3/4

5. Распределительный клапан был предложен от компании Rotex. Это высококлассные распределительные клапана для утсановки вне помещений (-60С) выполненные во взрывозащищенном исполнении. Клапана 3/2 или 5/2 ходового исполнения могут быть так же в варианте монтажа по стандарту Namur.

6. Фильтр регулятор был предложен от компании Camozzi  серия СС300. Проверенные временем изделия с манометром.

Общая сборка изделия была произведена на площадке компании Академия Тепла силами её сотрудников. Клапан после сборки прошел проверку на работоспособность.
