Редукционный клапан АДЛ ГРАНРЕГ КАТ27, на пар, пилотный, DN15...100, PN25, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	25 бар
Давление настройки	0,2...14,0бар
Температура среды	-10... +230 °С
Величина Kvs	4,2...92,0 м3/ч
Тип присоединения	Фланцевый

Применение

ГРАНРЕГ КАТ27 - это редукционный клапан (регулятор давления) «после себя» с пилотным управлением. Клапан ГРАНРЕГ предназначен для редуцирования пара с температурой t° до +230 °С и давлением до 19бар. Пилотная конструкция Гранрег КАТ27 позволяет работать клапану в широком диапазоне нагрузок от минимального рахода в 5% от Kvs клапана, а так же с большим диапазоном давления настройки, что делает его достаточно универсальным клапаном. Благодаря наличию мембран из нержавеющей стали - клапан не требует установки конденсатоной емкости и может работать на высоких температурах пара, в том числе на перегретом.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Редукционный клапан АДЛ ГРАНРЕГ КАТ27, на пар, пилотный, чугун и углеродистая сталь, DN15...100, PN25, фланцевый

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА НА ПАР ГРАНРЕГ КАТ27

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА НА ПАР ГРАНРЕГ КАТ27

Диаметр условный	DN15...100
Условное давление	PN 25 бар
Тип присоединения	Фланцевый по ГОСТ
Максимальная температура	+230°C
Входное давление	До 19 бар
Выходное давление (давление настройки)	0,2–14,0 бар (3 диапазона)
Макс. редукционное соотношение	20:1
Допустимая протечка по сделу	0,01% от Kvs клапана
Мин. перепад давлений	15% от входного давления, но не менее 0,5 бар

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА НА ПАР ГРАНРЕГ КАТ27

Спецификация	Материал	Схема
Корпус	DN15–50 — высокопрочный чугун
Корпус	DN50–100 — угл. сталь
Седло основного и пилотного клапана	Нерж. сталь
Регулирующая пружина	Нерж. сталь
Регулирующая диафрагма	Нерж. сталь
Уплотнение корпуса	Нерж. сталь + графит

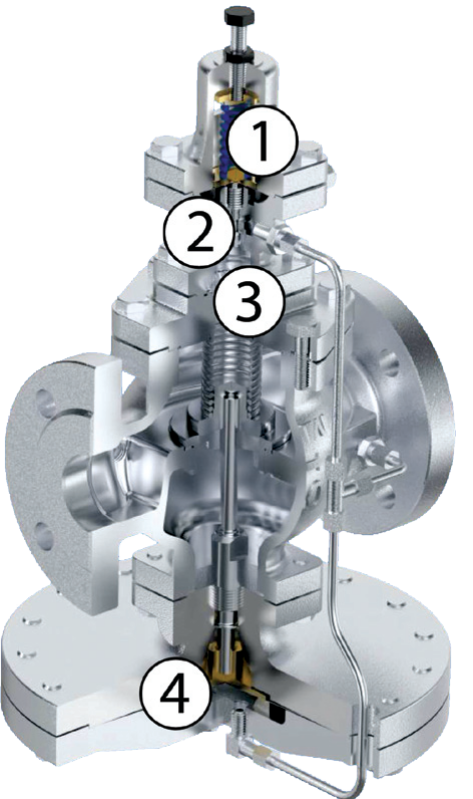

1. Пилотный клапан - Пилотный клапан, осуществляющий управление основным клапаном, позволяет регулировать давление пара при низких расходах.

2. 3 диапазона настройки - В зависимости от требуемого давления на выходе, поставляются клапаны с 3 различными диапазонами настройки, которые по- зволяют поддерживать давление после клапана от 0,2 до 14 бар

3. Встроенный фильтр - Встроенный сетчатый фильтр на пилотной обвязке предотвра- щает засорение пилотного клапана.

4. Главная диафрагма - Основной чувствительный элемент клапана — диафрагма из нержавеющей стали, способная воспринимать малые измене- ния входного давления для надёжного поддержания давления «после себя

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЯ НА ВЫХОДЕ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА НА ПАР ГРАНРЕГ КАТ27

Диапазоны выходного давления, (бар)*
0,2–1,5	0,5–9,0	1,0–14,0

* - В комплект поставки включены все пружины для самостоятельной перенастройки при необходимости

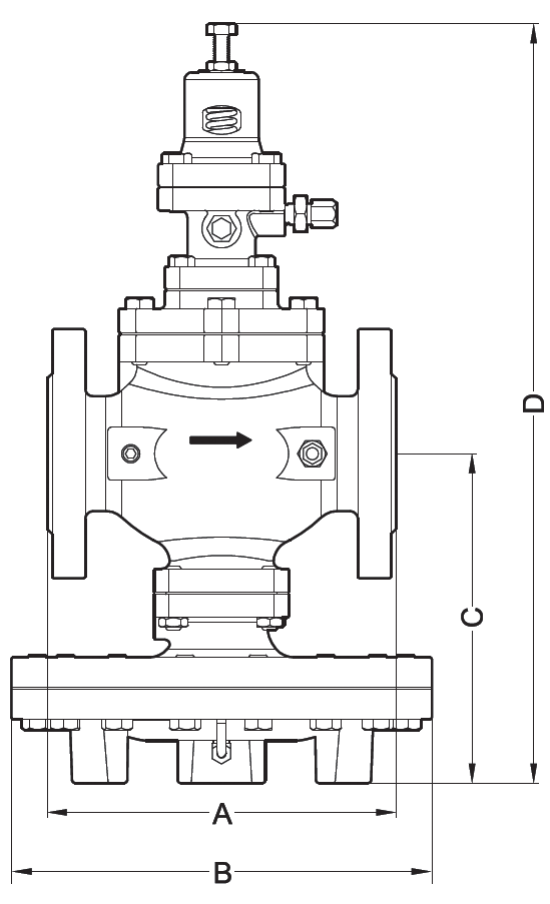

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА НА ПАР ГРАНРЕГ КАТ27

DN	Размеры, (мм)				Kvs	Схема
DN	A	B	C	D	Kvs	Схема
15	150	200	170	398	4,2
20	150	200	170	398	6,1
25	160	226	175	404	9,3
32	180	226	192	434	12,2
40	200	226	192	434	16,0
50	230	278	216	498	27,0
65	290	352	251	552	46,0
80	310	352	264	575	60,0
100	350	401	321	658	92,0

Пример заказа

Редукционный клапан «после себя» ГРАНРЕГ КАТ27-01-16,0-02-01-040-25-14,0-Ф/Ф редукционный клапан, стандартное исполнение, коэффициент пропускной способности Kvs 16,0 м3/ч, корпус из высокопрочного чугуна, прямой проходной корпус, условный диаметр клапана DN40, условное давление PN25, верхний диа- пазон регулирования 14,0 бар, фланцевое соединение).
