Шаровой кран АДЛ BV17L из нержавеющей стали, полный проход, DN15...100, PN40/63, под приварку длинные патрубки, рукоятка

Технические характеристики

Условный диаметр	8...100 мм
Условное давление	40/63 бар*
Рабочая температура	-60...+220 °С
Проходное сечение	Полный проход
Тип присоединения	под приварку
Управление	рукоятка

* - пар макс 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV17L применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Может использоваться в пищевой промышленности и многих других производствах. Краны BV17L имеют полнопроходную 3-х составную конструкцию, а длинные патрубки позволяют производить монтаж без разбора.

Возможна нанесения маркировки взрывозащиты на корпус шарового крана

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Кран шаровой АДЛ BV17L, нержавеющая сталь, полный проход, DN 8...100, PN40/63, под приварку, длинные патрубки, управление - рукоятка

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Возможна нанесения маркировки взрывозащиты на корпус шарового крана

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение	DN 8...100 мм
Условное давление	PN 40/63 бар
Рабочая температура	–60…+220 °С
Рабочее давление	Вода - до 40,0/63,0 бар Пар - до 8,0бар Спирты и масла - до 6,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE + 25% Графита
ISO-фланец	нет
Присоединение к трубопроводу	под приварку, длинные патрубки
Управление	Рукоятка

Диаметр	DN 15-50	DN 65-100
Максимальное давление	63 бар	40 бар

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

№	Детали	Материал	Схема
1	Гайка	08Х18Н10 (304)
2	Гровер	08Х18Н10 (304)
3	Рукоятка	08Х18Н10 (304)+ ПВХ
4	Прижим	08Х18Н10 (304)
5	Сальник	PTFE
6	Уплотнение штока	PTFE
7	Шток	03X17H14М3 (316)
8	Болт	08Х18Н10 (304)
9	Гровер	08Х18Н10 (304)
10	Гайка	08Х18Н10 (304)
11	Патрубок	03X17H14М3 (CF8M)
12	Седло	PTFE+25% Графита
13	Корпус	03X17H14М3 (CF8M)
14	Шар	03X17H14М3 (316)

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

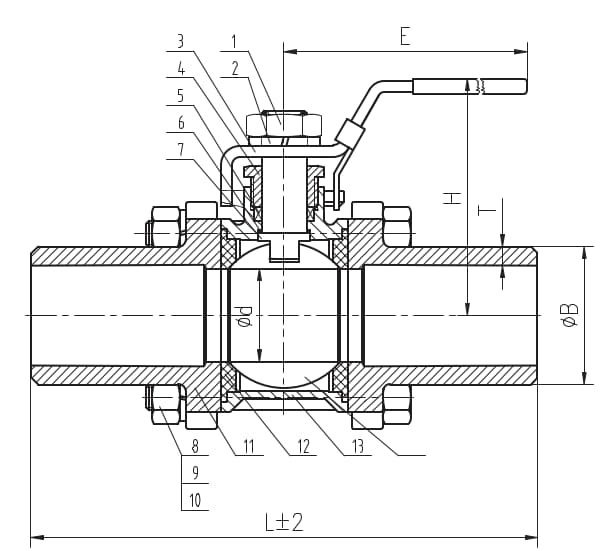

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Размеры, (мм)
Артикул	DN	Размеры
С/С	DN	d	H	L	E	Т	B
BL09B691009	15	15	55	130	105	2,77	21,3
BL09B691010	20	20	65	150	120	2,87	26,7
BL09B691011	25	25	70	160	140	3,38	33,4
BL09B691012	32	32	80	180	145	3,56	42,2
BL09B691014	40	38	90	200	160	3,68	48,3
BL09B691015	50	50	100	230	175	3,91	60,3
BL09B691016	65	65	125	290	220	5,16	73
BL09B691017	80	80	135	210	235	5,49	88,9
BL09B691018	100	100	180	350	325	6,02	114,3

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ М3/Ч ШАРОВЫХ КРАНОВ АДЛ BV17L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

DN	8	10	15	20	25	32
Kvs	6,1	9,6	18	38	60	105
DN	40	50	65	80	100	-
Kvs	170	255	480	910	1500	-
