Центробежный консольный насос ГРАНПАМП МНС 65-40-XXX, моноблочный, нержавеющая сталь, расход до 40 м3/ч, напор до 69 м.в.с.

Технические характеристики

Расход рабочей среды	5 - 40 м3/ч
Напор	15 - 69 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	1,5...11,0
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 65-40 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NU01A405991	ГРАНПАМП Насос МНС 65-40-125/1,5 1,5 кВт 3х380В	40146.14 ₽	уточняйте
NU01A405994	ГРАНПАМП Насос МНС 65-40-125/2,2 2,2 кВт 3х380В	45117.54 ₽	уточняйте
NU01A405996	ГРАНПАМП Насос МНС 65-40-125/3 3,0 кВт 3х380В	52464.43 ₽	уточняйте
NU01A405997	ГРАНПАМП Насос МНС 65-40-160/4 4,0 кВт 3х380В	68678.56 ₽	уточняйте
NU01A406339	ГРАНПАМП Насос МНС 65-40-200/11 11,0 кВт 3х380В	117247.15 ₽	уточняйте
NU01A405999	ГРАНПАМП Насос МНС 65-40-200/5,5 5,5 кВт 3х380В	81330.45 ₽	уточняйте
NU01A406000	ГРАНПАМП Насос МНС 65-40-200/7,5 7,5 кВт 3х380В	91014.45 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Центробежный консольный насос ГРАНПАМП МНС 65-40-XXX, моноблочный, нержавеющая сталь, расход до 40 м3/ч, напор до 69 м.в.с.

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-40

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-40

Присоединение вход	DN65
Присоединение выход	DN40
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	1,5....11,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-40

Модель	Мощность, P2 (кВт)	Q, (м3 / ч)	5	10	15	20	25	30	35	40
МНС 65-40-125 / 1,5	1,5	H (м)	20	19	17,5	16	13	10,5	–	–
МНС 65-40-125 / 2,2	2,2		27	26	24	22	20	17	14	–
МНС 65-40-125 / 3,0	3,0		31	30	29	27	25	22	18	–
МНС 65-40-160 / 4,0	4,0		39	38	36,5	34	31	28	24	19
МНС 65-40-200 / 5,5	5,5		47	46	45,5	44	41	38	34	30
МНС 65-40-200 / 7,5	7,5		52	51,5	51	50	48	45	42	38
МНС 65-40-200 /11	11		69	69	68,5	68	68	66	64	60

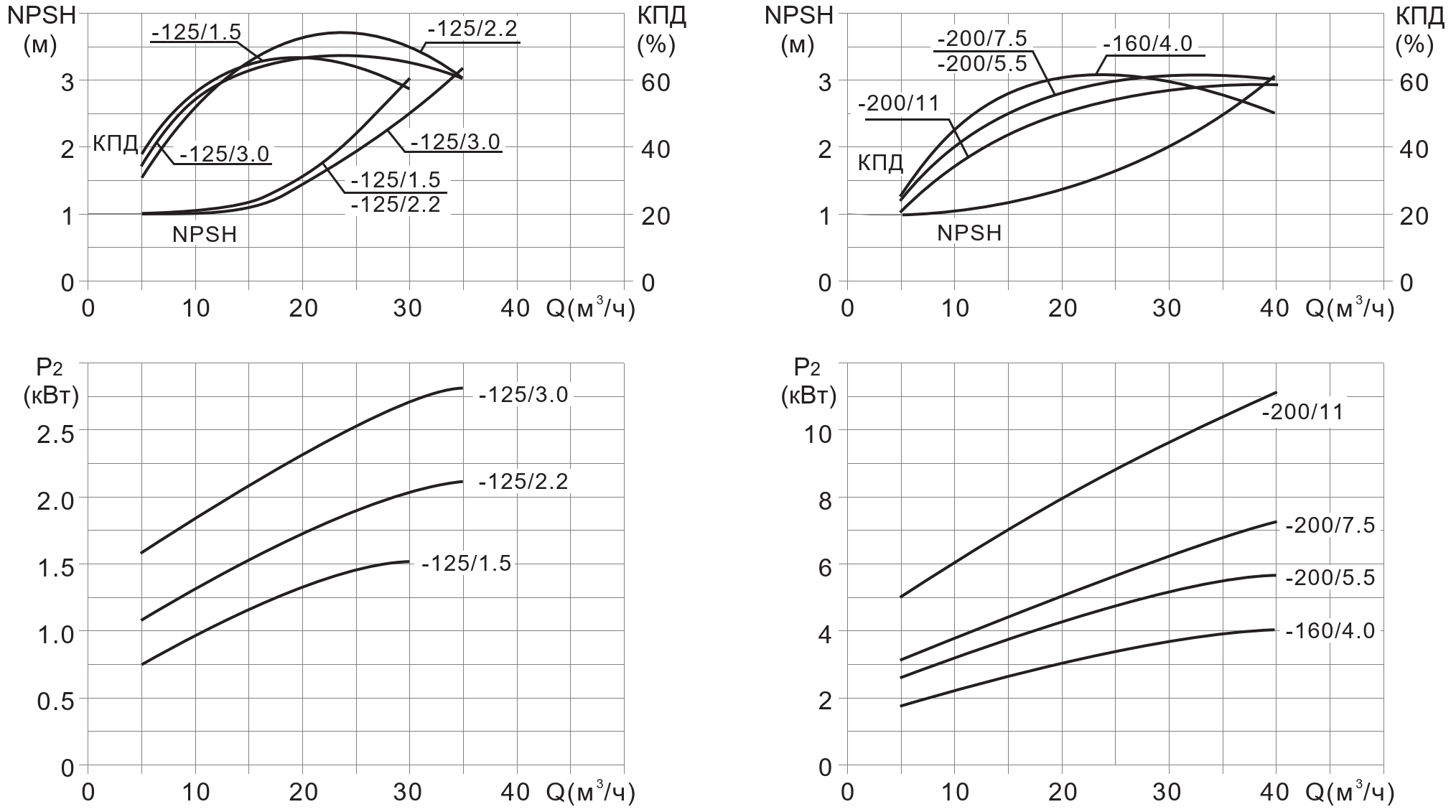

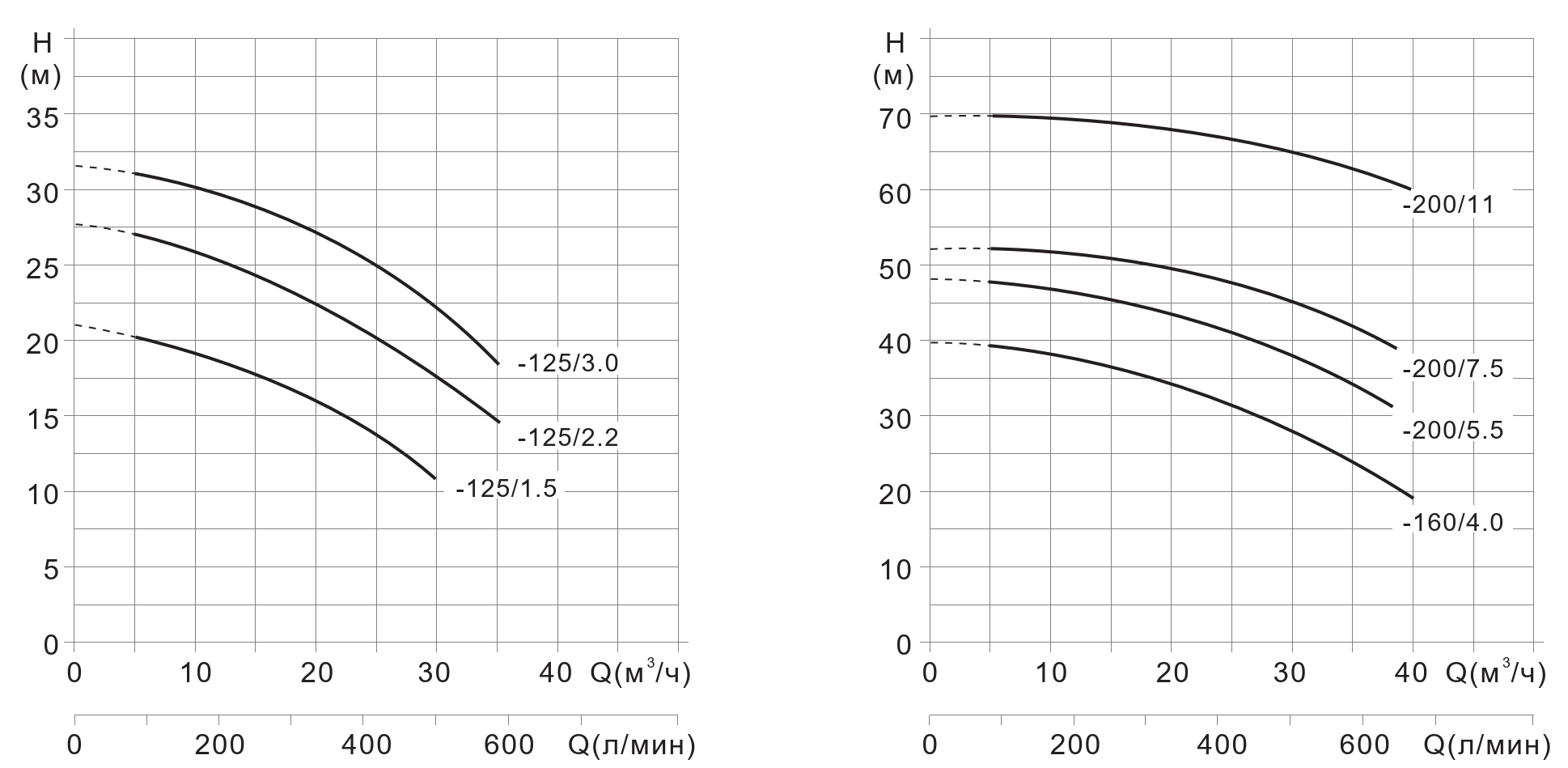

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-40

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-40

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 65-40-125/1,5	1,5	3,5	21	470х280х390
МНС 65-40-125/2,2	2,2	4,9	29	470х280х390
МНС 65-40-125/3,0	3	6,3	37	540х330х425
МНС 65-40-160/4,0	4	9,6	49,5	540х330х425
МНС 65-40-200/5,5	5,5	11,1	62,5	630х370х495
МНС 65-40-200/7,5	7,5	14,9	74	630х370х495
МНС 65-40-200/11	11	21,2	93	705х430х560

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-40

Модель		E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	е-∅S	L1	L2	∅D1	∅k1	∅ P1	∅D2	∅K2	∅P2	DNA	DNM
МНС 65-40-125/1.5	1.5	215	390	255	112	143	107	80	70	115	160	190	45	95	90	4-12*18	125	155	185	145	115	150	110	80	65	40
МНС 65-40-125/2.2	2.2	215	438	255	112	143	112	80	70	115	160	190	45	110	100	4-12*18	160	190	185	145	115	150	110	80	65	40
МНС 65-40-125/3.0	3.0	256	456	292	132	160	112	80	70	118	190	240	45	110	100	4-12*18	160	190	185	145	115	150	110	80	65	40
МНС 65-40-160/4.0	4.0	256	491	292	132	160	147	80	70	118	190	240	45	114	140	4-15*20	190	225	185	145	115	150	110	80	65	40
МНС 65-40-200/5.5	5.5	300	541	360	160	200	162	100	70	118	212	264	65	124	140	4-15*20	190	230	185	145	115	150	110	80	65	40
МНС 65-40-200/7.5	7.5	300	579	360	160	200	162	100	70	118	212	264	65	124	140	4-15*20	190	230	185	145	115	150	110	80	65	40
МНС 65-40-200/11	11	300	615	360	160	200	182	100	70	118	212	264	65	161	140	4-15*20	216	255	185	145	115	150	110	80	65	40
