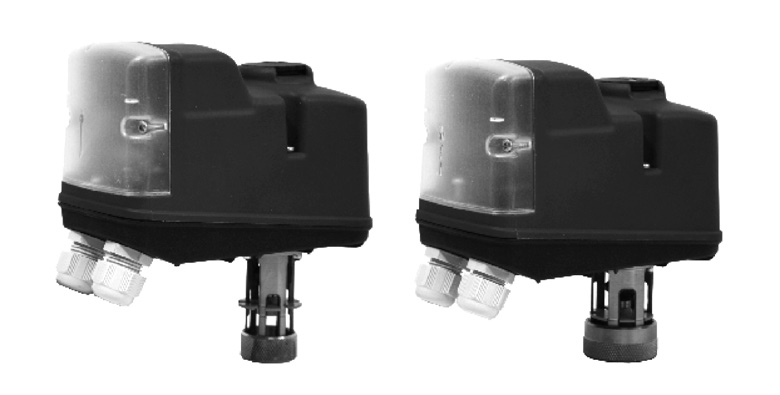

Clorius VB3-30

Применение:

электроприводы VB3-30 и VBA3-30 предназначены для использования совместно c регулирующими клапанами M1F-SFL, M1F-FL, M3F-SFL, M3F-FL до DN 40. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах.

Описание:

электроприводы VB3-30 и VBA3-30 имеют встроенные автоматические концевые выключатели, предохраняющие двигатель от перегрузки, само адаптирующуюся функцию, четко определяющую диапазон хода привода по концевым положениям хода штока клапана. Шестерни изготовлены из металла и синтетических материалов. Механизм приводов смазан и не требует обслуживания. Приводы позволяют производить ручную регулировку. Корпус привода выполнен из пластика. Трехпозиционный привод VB3-30 может питаться от 24В AC или от 220В AC, аналоговый VBA3-30 — только 24В AC/DC. Привод может комплектоваться дополнительными концевыми выключателями, которые обычно используются для описания положения привода «закрыто/открыто».

Характеристики:

• компактное исполнение;
• встроенные автоматические концевые выключатели (VB3-30);
• высокая точность регулирования;
• возможность ручного регулирования;
• пониженные шумовые характеристики;
• не требует сервисного обслуживания;
• автоматическая настройка хода штока привода при монтаже на клапан;
• указатель движения штока.

Технические параметры:

Напряжение	тип VB3-30-24 24В АС ± 10% тип VB3-30-230 230В АС ± 10% тип VBA3-30-24 24В АС/DC ± 10%
Частота	50 Гц
Входной сигнал	тип VB3-30-24 трехпозиционный тип VB3-30-230 трехпозиционный тип VBA3-30-24 0 10В или 4 20мА
Выходной сигнал	тип VBA3-30-24 0 10В
Потребляемая мощность	Тип VB3-30-24 1,5 Вт Тип VB3-30-230 3,0 Вт Тип VBA3-30-24 14 Вт
Степень защиты	IP 54
Время закрытия/ открытия	Тип VB3-30-24 33/66 сек Тип VB3-30-230 33/66 сек Тип VBA3-30-24 5 сек
Усилие	300 Н + 30%
Ход штока	5,5 мм
Диапазон температур	-5 °С +55 °С
Масса	0,7 кг

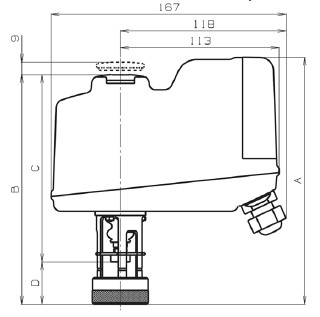

Габаритные размеры

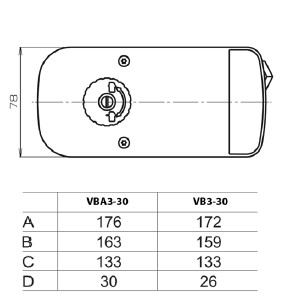

Вертикальная

Горизонтальная

Схема подключения

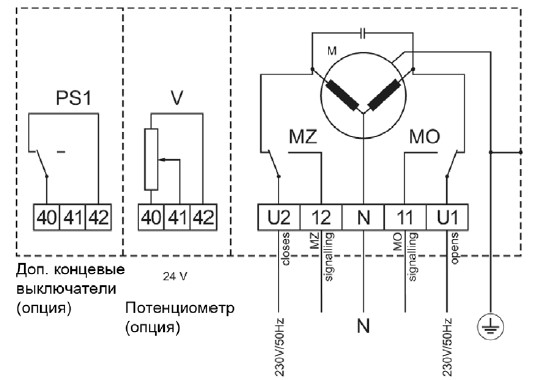

VB3-30-230

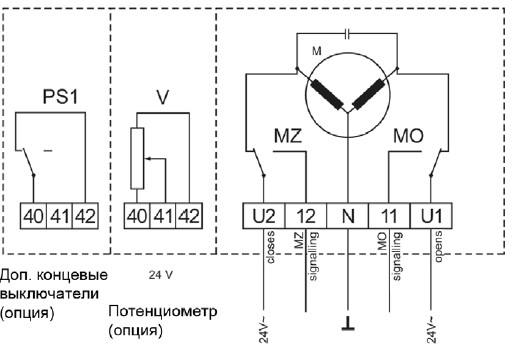

VB3-30-24

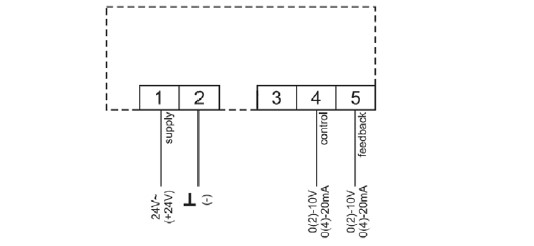

VBA3-30-24

Артикулы:

Тип	Артикул
VB3 - 30 - 230	1 - 5220100
VB3 - 30 - 24	1 - 5220104
VBA3 - 30 - 24	1 - 5220107
