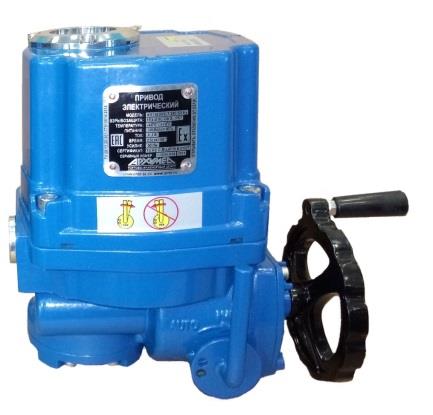

Серийные электроприводы модель AR11E используются для управления или регулирования четвертьоборотной арматурой, например дисковыми затворами, шаровыми кранами. Приводы можно устанавливать на отсечную, регулирующую или аварийную арматуру. Электроприводы AR11E широко применяются в самых различных областях промышленности, где необходим автоматизированный режим работы, отслеживание положения арматуры. Доказали свою надёжность и безотказность в работе.
| Корпус | алюминиевый сплав с анодным окислением с полиэстровым покрытием |
| Взрывозащита (опция) | 1Ex d IIC T5Gb X, IP67 |
| Рабочая температура | от -40°С до +70°С |
| Вращающий момент | от 50 до 6000 Нм |
| Напряжение | 220/50, 380/50, 24 пост. ток |
Электроприводы типа AVM321 предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1S (DN15-20), L1SB (DN15-32), L2S (DN40-50), L3S (DN15-50), M1F/G1F/H1F (DN15- 50), M2F/G2F (DN20-50), M3F/G3F/H3F (DN20). Электроприводы типа AVM322 предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1S, L2S, L3S, M1F, M2F, M3F, G1F, G2F, G3F, H1F, H2F, H3F до DN 080 (до DN 150 при условии малого перепада давления на клапане). Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции в производственных и других технологических системах. Напряжение питания привода от 24 В АС/DC от 230 В АС.
| шумовые характеристики | <30dB(А) |
| температура окружающей среды | 150 °C требуется температурный адаптер |
| влагозащита | IP 54 |
| уровень шума | 30 dB(А) - при самом медленном движении |

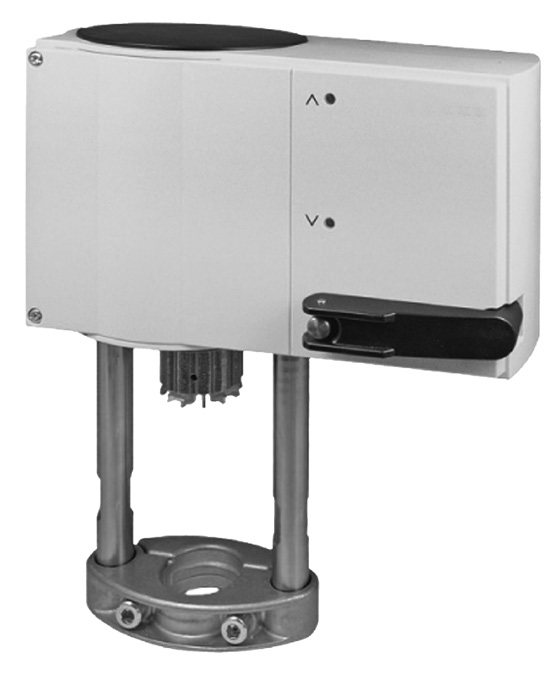

Электроприводы типа AVF234 SK008/AVF234 SK009 предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1SB (DN 032), L2S, L3S (DN 032), M1F/G1F/H1F (DN 032-050), M2F/G2F/H2F (DN 032- 150), M3F/G3F/H3F, M3FA/G3FA/L3FA. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах. Напряжение питания привода 24 В АС/DC (230 B AC-опция). Для применения в тех случаях, когда необходимо наличие функции безопасности
| Напряжение | 24В AC/DC или 230В АС (опция) |
| Частота | 50-60 Гц |
| Входной сигнал | 0 10 B/4 20mA |
| Выходной сигнал | 0 10 B/4 20mA |
| Потребляемая мощность | 10 Вт |
| Степень защиты | IP66 (EN 605 29) |
| Время позиционирования | 2/4/6 сек /мм |
| Тип пропускной характеристики | линейная/квадратичная/ равнопроцентная |
| Усилие | 2000 Н |
| Ход штока | автоматическая адаптация в интервале 8-49 мм |
| Диапазон температур | до 150 °С |

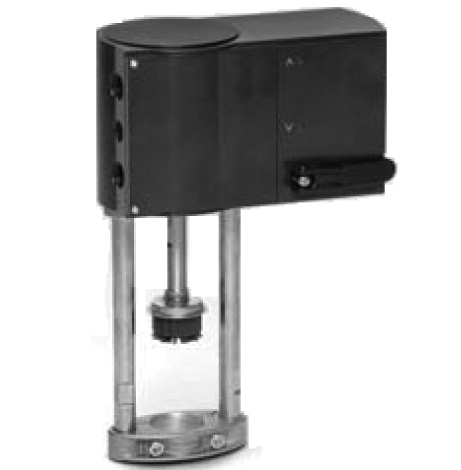

Электроприводы типа AVМ234S предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1SB (DN 032), L2S, L3S (DN 032), M1F/G1F/H1F (DN 032-050), M2F/G2F/H2F (DN 032-150), M3F/G3F/H3F, M3FA/G3FA/L3FA. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах. Напряжение питания привода 24 В АС/DC (230 B AC-опция).
| Напряжение | 24В AC/DC или 230В АС (опция) |
| Частота | 50-60 Гц |
| Входной сигнал | 0 10 B/4 20mA |
| Выходной сигнал | 0 10 B/4 20mA |
| Потребляемая мощность | 10 Вт |
| Степень защиты | IP66 (EN 605 29) |
| Время позиционирования | 2/4/6 сек /мм |
| Тип пропускной характеристики | линейная/квадратичная/ равнопроцентная |
| Усилие | 2500 Н |
| Ход штока | автоматическая адаптация в интервале 8-49 мм |
| Диапазон температур | до 150 °С |

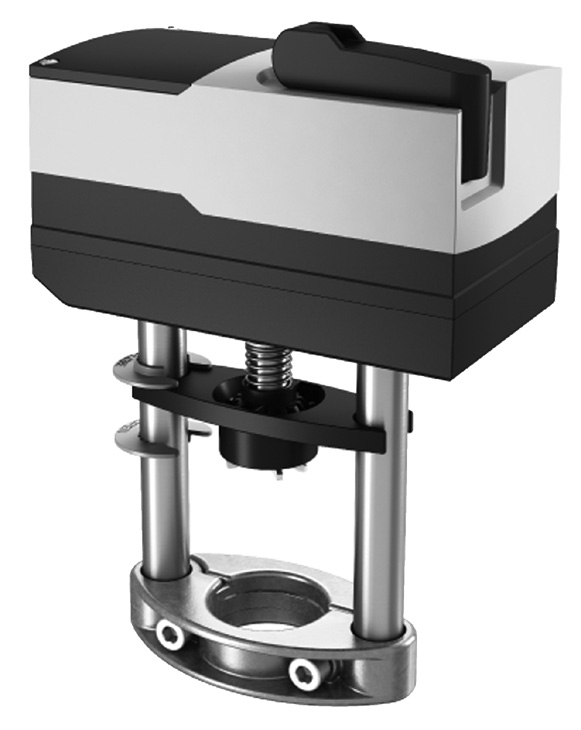

Электроприводы типа AVM321S предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1S (DN15-20), L1SB (DN15-32), L2S (DN40-50), L3S (DN15-50), M1F/G1F/H1F (DN15-50), M2F/G2F (DN20-50), M3F/G3F/H3F (DN20). Электроприводы типа AVM322S предназначены для использования с 2-х и 3-х ходовыми регулирующими клапанами БРОЕН L1S, L2S, L3S, M1F, M2F, M3F, G1F, G2F, G3F, H1F, H2F, H3F до DN 80 (до DN 150 при условии малого перепада давления на клапане). Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах. Напряжение питания привода 24 В АС/DC (230 B AC-опция).
| Напряжение | 24В AC/DC или 230В АС (опция) |
| Частота | 50-60 Гц |
| Входной сигнал | 0 10 B/4 20mA |
| Выходной сигнал | 0 10 B/4 20mA |
| Потребляемая мощность | <2 Вт/2,4 Вт |
| Степень защиты | IP54 (EN 605 29) |
| Время закрытия/открытия | 6 (4) сек /мм (AVM322 SK001) или 12 (4) сек /мм (AVM321 SK001) |
| Тип пропускной характеристики | линейная/квадратичная/ равнопроцентная |
| Усилие | 1000 Н (800H -при экстремал условиях) |
| Ход штока | 10 мм - AVM 321/20 мм - AVM 322 (настраивается) |
| Диапазон температур | рабочий -10 °С +55 °С хранения -40 °С +80 °С |

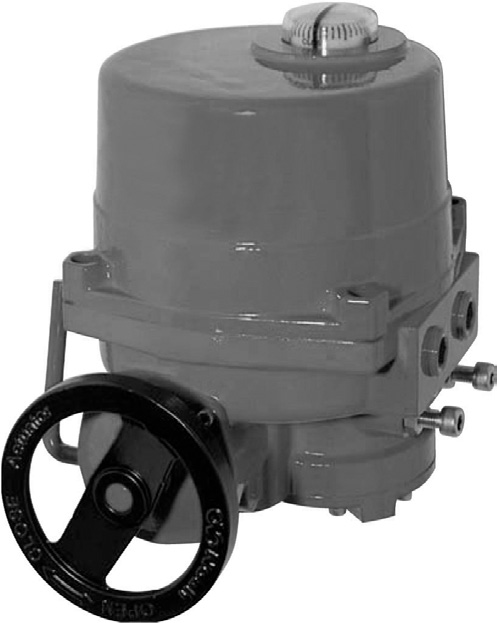

Электроприводы VB-300 предназначены для использования совместно c регулирующими клапанами G2FM-T/ S2FM-T DN 065-800 и G3FM-T/S3FM-T DN 065-800. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах.
| Напряжение | 120/230В (1 фаза) 380В (3 фазы) |
| Частота | 50 Гц |
| Входной сигнал | трехпозиционный 4-20 мА (с использованием аналогового модуля) |
| Выходной сигнал | Отсутствует (базовая версия) 4-20 мА (с использованием аналогового модуля) |
| Степень защиты | IP 67 |
| Диапазон температур | -30 °С +70 °С |

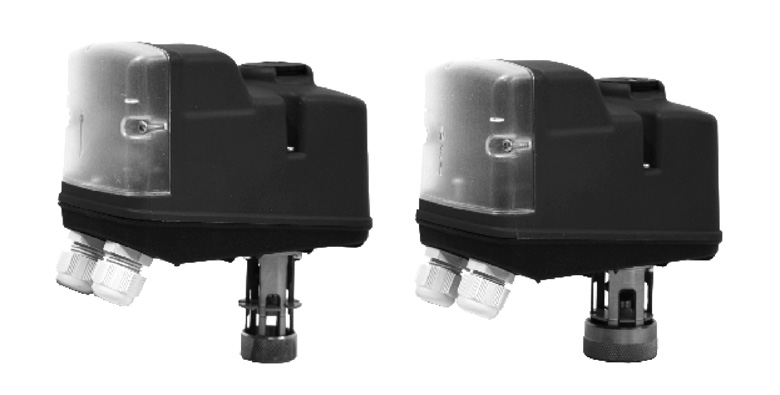

Электроприводы VB3-30 и VBA3-30 предназначены для использования совместно c регулирующими клапанами M1F-SFL, M1F-FL, M3F-SFL, M3F-FL до DN 40. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах.
| Напряжение | тип VB3-30-24 24В АС ± 10% тип VB3-30-230 230В АС ± 10% тип VBA3-30-24 24В АС/DC ± 10% |
| Частота | 50 Гц |
| Входной сигнал | тип VB3-30-24 трехпозиционный тип VB3-30-230 трехпозиционный тип VBA3-30-24 0 10В или 4 20мА |
| Выходной сигнал | тип VBA3-30-24 0 10В |
| Потребляемая мощность | Тип VB3-30-24 1,5 Вт Тип VB3-30-230 3,0 Вт Тип VBA3-30-24 14 Вт |
| Степень защиты | IP 54 |
| Время закрытия/ открытия | Тип VB3-30-24 33/66 сек Тип VB3-30-230 33/66 сек Тип VBA3-30-24 5 сек |
| Усилие | 300 Н + 30% |
| Ход штока | 5,5 мм |
| Диапазон температур | -5 °С +55 °С |
| Масса | 0,7 кг |
Электроприводы VB-32 и VBA-32 предназначены для использования совместно с регулирующими клапанами M1FFD, M1F-SFD до DN 50. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных технологических процессах.
| Напряжение | тип VB-32-24 24 В AC ± 10 % тип VB-32-230 230 В AC ± 10 % тип VBА-32-24 24 В AC ± 10 % |
| Частота | 50 Гц |
| Входной сигнал | тип VB-32-24 трехпозиционный тип VB-32-230 трехпозиционный тип VBА-32-24 0 10В или 4 20мА |
| Выходной сигнал | тип VBА-32-24 0 10В |
| Потребляемая мощность | тип VB-32-24 1,5 Вт тип VB-32-230 3,0 Вт тип VBА-32-24 14 Вт |
| Степень защиты | IP 54 |
| Уровень шума | 36 дБ |
| Время закрытия/ открытия | тип VB-32-24 33/66 с тип VB-32-230 33/66 с тип VBА-32-24 10 c |
| Усилие | 300 Н ±30% |
| Ход штока | 11 мм |
| Диапазон температур | -5 °С +55 °С |
| Масса | 0,7 кг |
Электроприводы VB-252 и VBA-252 предназначены для использования совместно с регулирующими клапанами M1F-FD от DN 065 до DN 150. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции в производственных и других технологических процессах.
| Напряжение | тип VB-252-24 24 В AC ± 10% тип VB-252-230 230 В AC ± 10% тип VBА-252-24 24 В AC ± 10% |
| Частота | 50 Гц |
| Входной сигнал | тип VB-252-24 трехпозиционный тип VB-252-230 трехпозиционный тип VBА-252-24 0...10В или 4...20мА |
| Выходной сигнал | тип VBА-252-24 0...10В |
| Потребляемая мощность | 18 Вт |
| Степень защиты | IP 65 |
| Ход штока | 20-40 мм |
| Скорость закрытия | 2,4,6 с/мм |
| Усилие | 2500 Н |
| Диапазон температур | 11 мм |
| Диапазон температур | -10 °С... +55 °С |
| Масса | 4,5 кг |
