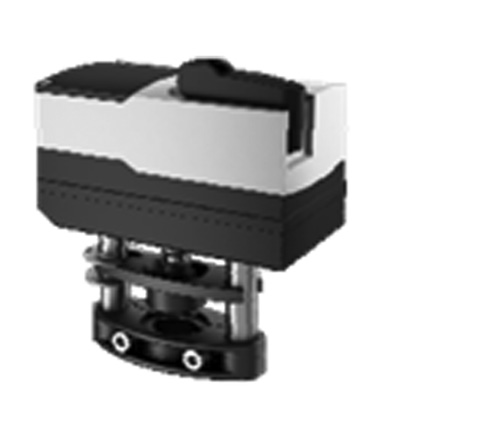

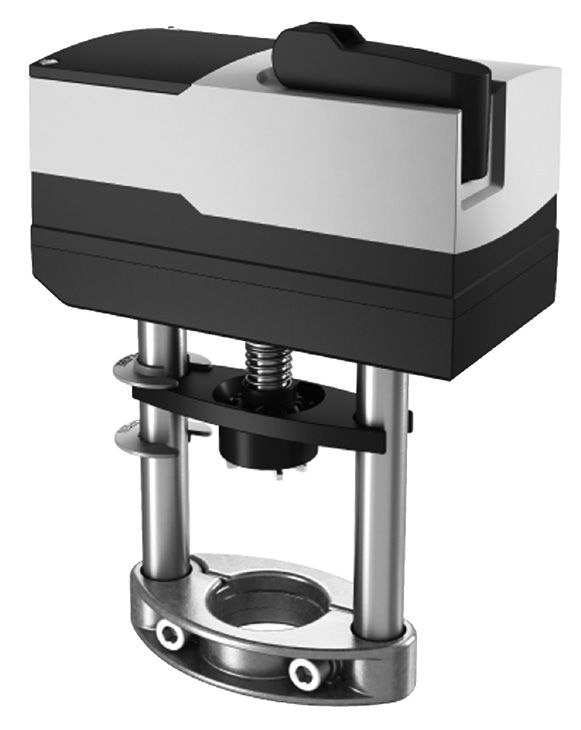

Электроприводы типа AVM321/AVM322

Применение: электроприводы типа AVM321 предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1S (DN15-20), L1SB (DN15-32), L2S (DN40-50), L3S (DN15-50), M1F/G1F/H1F (DN15- 50), M2F/G2F (DN20-50), M3F/G3F/H3F (DN20). Электроприводы типа AVM322 предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1S, L2S, L3S, M1F, M2F, M3F, G1F, G2F, G3F, H1F, H2F, H3F до DN 080 (до DN 150 при условии малого перепада давления на клапане). Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции в производственных и других технологических системах. Напряжение питания привода от 24 В АС/DC от 230 В АС.
Описание: электропривод приводится в действие синхронным двигателем. Электроприводы типа AVM321/AVM322 можно использовать как двухпозиционные (откр/закр) или трехпозиционные (откр/стоп/закр). Необходимое время хода привода может быть установлено с помощью переключателя. В конечных положениях или при перегрузке срабатывает автоматическое выключение мотора. Приводы позволяют производить ручную регулировку. Привод может быть установлен и зафиксирован в любой позиции, соответствующей требуемому расходу, вручную, либо при трехпозиционном управлении.

Характеристики:

• точность регулирования;
• высокая энергоэффективность;
• пониженные шумовые характеристики (<30dB(А));
• автоматическое отключение в зависимости от нагрузки;
• при перебое напряжения, не требует перенастройки;
• настройка направления движения и времени хода штока;
• возможность ручного регулирования и отключения мотора;
• трехкомпонентный корпус из огнестойкого пластика (IP 54);
• легкий монтаж, соединение со шпинделем- автоматическое (при подаче напряжения);
• параллельная работа от одного сигнала до 5 приводов;
• осевое усилие 1000 Н при условиях 24 В или 230 В, 25 °С;
• температура окружающей среды, 50 Гц;
• при экстремальных условиях осевое усилие может уменьшиться до 800 Н;
• уровень шума 30 dB(А) - при самом медленном движении;
• при температуре среды > 150 °C требуется температурный адаптер.

Технические параметры:

Напряжение	24В AC/DC или 230В АС
Частота	50-60 Гц
Входной сигнал	двухпозиционный/трехпозиционный
Потребляемая мощность	<2 Вт/2,4 Вт для приводов(230 В и 24 В соответственно)
Степень защиты	IP54 (EN 605 29)
Время закрытия/открытия	12/6 сек/мм
Усилие	1000 Н (800H -при экстремал условиях)
Ход штока	10 мм - AVM 321/20 мм - AVM 322 (настраивается)
Диапазон температур	рабочий -10 °С +55 °С хранения -40 °С +80 °С



Артикулы:

Тип	Артикул	Аналог
AVM321 K001 (230B AC)	1-5263000000000	VB-90-230
AVM321 K002 (24B AC)	1-5264000000000	VB-90-24
AVM322 K001 (230B AC)	1-5260000000000	V1I
AVM322 K002 (24B AC)	1-5261000000000	V1E

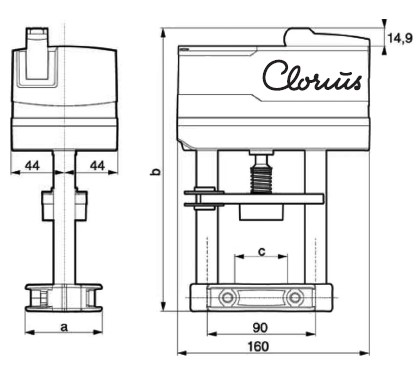

Габаритные размеры:

Тип	a (мм )	b (мм )	c (мм )	вес (кг )
AVM321	53	187,4	33	1,5
AVM322	64	241	44	1,6
