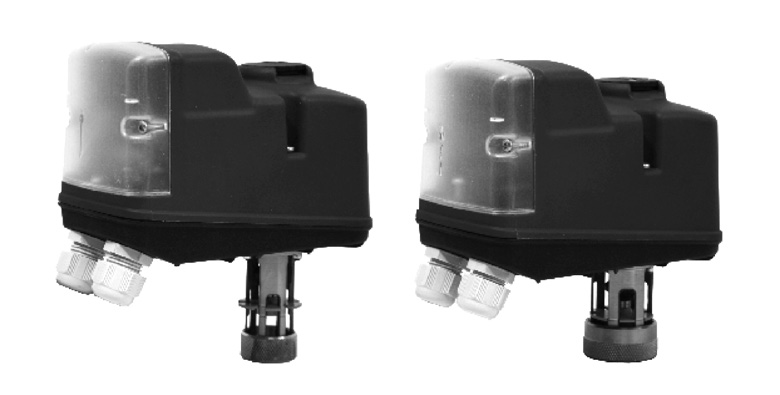

Электроприводы VB-32, VBA-32

Применение:

Электроприводы VB-32 и VBA-32 предназначены для использования совместно с регулирующими клапанами M1FFD, M1F-SFD до DN 50. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных технологических процессах.

Описание:

Электроприводы VB-32 и VBA-32 имеют встроенные автоматические концевые выключатели, предохраняющие двигатель от перегрузки, само адаптирующуюся функцию, четко определяющую диапазон хода привода по концевым положениям хода штока клапана. Шестерни изготовлены из металла и синтетических материалов. Механизм приводов смазан и не требует обслуживания. Приводы позволяют производить ручную регулировку. Корпус привода выполнен из пластика. Трехпозиционный привод VB-32 может питаться от 24В AC или от 220В AC, аналоговый VBA-32 — только 24В AC. Привод может комплектоваться дополнительными концевыми выключателями, которые обычно используются для описания положения привода «закрыто/открыто».

Характеристики:

• компактное исполнение;
• встроенные автоматические концевые выключатели (VB-32);
• высокая точность регулирования;
• возможность ручного регулирования;
• пониженные шумовые характеристики;
• не требует сервисного обслуживания;
• автоматическая настройка хода штока привода при монтаже на клапан;
• указатель движения штока.

Технические параметры:

Напряжение	тип VB-32-24 24 В AC ± 10 % тип VB-32-230 230 В AC ± 10 % тип VBА-32-24 24 В AC ± 10 %
Частота	50 Гц
Входной сигнал	тип VB-32-24 трехпозиционный тип VB-32-230 трехпозиционный тип VBА-32-24 0 10В или 4 20мА
Выходной сигнал	тип VBА-32-24 0 10В
Потребляемая мощность	тип VB-32-24 1,5 Вт тип VB-32-230 3,0 Вт тип VBА-32-24 14 Вт
Степень защиты	IP 54
Уровень шума	36 дБ
Время закрытия/ открытия	тип VB-32-24 33/66 с тип VB-32-230 33/66 с тип VBА-32-24 10 c
Усилие	300 Н ±30%
Ход штока	11 мм
Диапазон температур	-5 °С +55 °С
Масса	0,7 кг

Артикулы:

Тип	Артикул
VB-32-230	1-5220112
VB-32-24	1-5220115
VBA-32-24	1-5220121

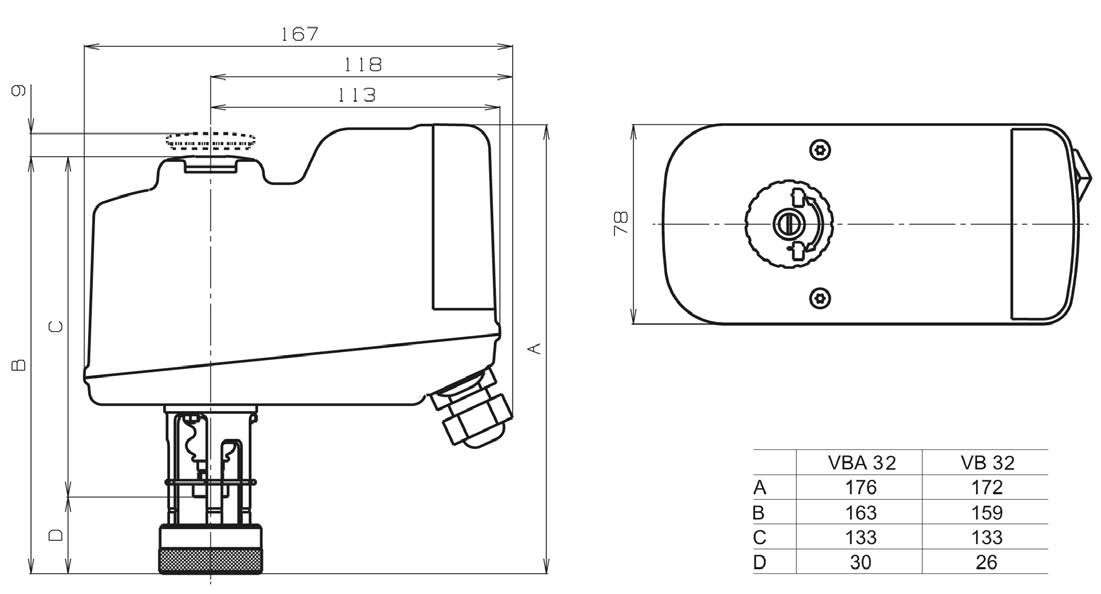

Габаритные размеры

A	176
B	163
C	133
D	30

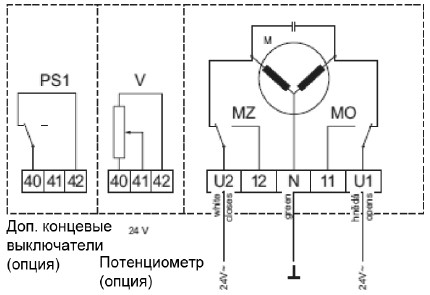

Схема подключения

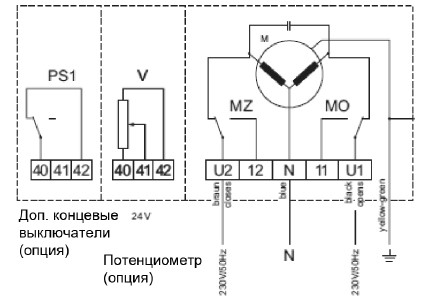

VB-32-230



VB-32-230

VBA-32-34



Габаритные размеры
