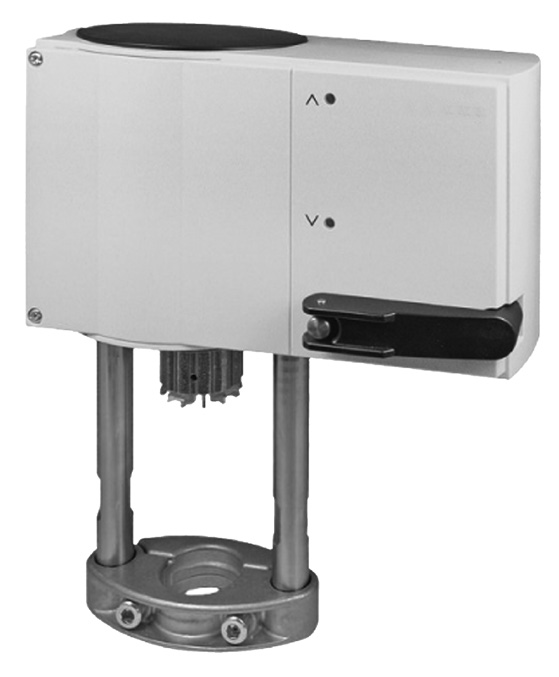

Электроприводы типа AVF234 SK008/AVF234 SK009 с аналоговым позиционером и возвратной пружиной

Применение:

Электроприводы типа AVF234 SK008/AVF234 SK009 предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1SB (DN 032), L2S, L3S (DN 032), M1F/G1F/H1F (DN 032-050), M2F/G2F/H2F (DN 032- 150), M3F/G3F/H3F, M3FA/G3FA/L3FA. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах. Напряжение питания привода 24 В АС/DC (230 B AC-опция). Для применения в тех случаях, когда необходимо наличие функции безопасности.

Описание:

Электропривод приводится в действие синхронным двигателем. Электроприводы типа AVF234 SK008/AVF234 SK009 можно использовать как двухпозиционный (откр/закр) или трехпозиционный (откр/стоп/закр). Необходимое время хода привода может быть установлено с помощью переключателя. В конечных положениях или при перегрузке срабатывает автоматическое выключение мотора. Приводы позволяют производить ручную регулировку. Привод может быть установлен и зафиксирован в любой позиции, соответствующей требуемому расходу; вручную либо при трехпозиционном управлении.

Характеристики:

• автоматическое адаптирование к клапану;
• точность регулирования;
• высокая энергоэффективность;
• пониженные шумовые характеристики (<30dB(А));
• автоматическое отключение в зависимости от нагрузки;
• при перебое напряжения, не требует перенастройки;
• настройка направления движения и времени хода штока;
• возможность ручного регулирования и отключения мотора;
• трехкомпонентный корпус из огнестойкого пластика (IP 66);
• легкий монтаж, соединение со шпинделем автоматическое (при подаче напряжения);
• параллельная работа от одного сигнала до 5 приводов;
• осевое усилие 2000 Н при условиях 24 В или 230 В, 25 °С - температура окружающей среды, 50 Гц; при температуре среды > 150 °C требуется температурный адаптер;
• автоматическая регистрация сигнала управления с индикацией двумя светодиодами.

Технические параметры:

Напряжение	24В AC/DC или 230В АС (опция)
Частота	50-60 Гц
Входной сигнал	0 10 B/4 20mA
Выходной сигнал	0 10 B/4 20mA
Потребляемая мощность	10 Вт
Степень защиты	IP66 (EN 605 29)
Время позиционирования	2/4/6 сек /мм
Тип пропускной характеристики	линейная/квадратичная/ равнопроцентная
Усилие	2000 Н
Ход штока	автоматическая адаптация в интервале 8-49 мм
Диапазон температур	до 150 °С



Аксессуары:

Тип	Артикул
Дополнительные концевые выключатели (2 шт )	1-0152289
Потенциометр	1-0152287
Встраиваемый модуль для питания 230 В	1-0152281

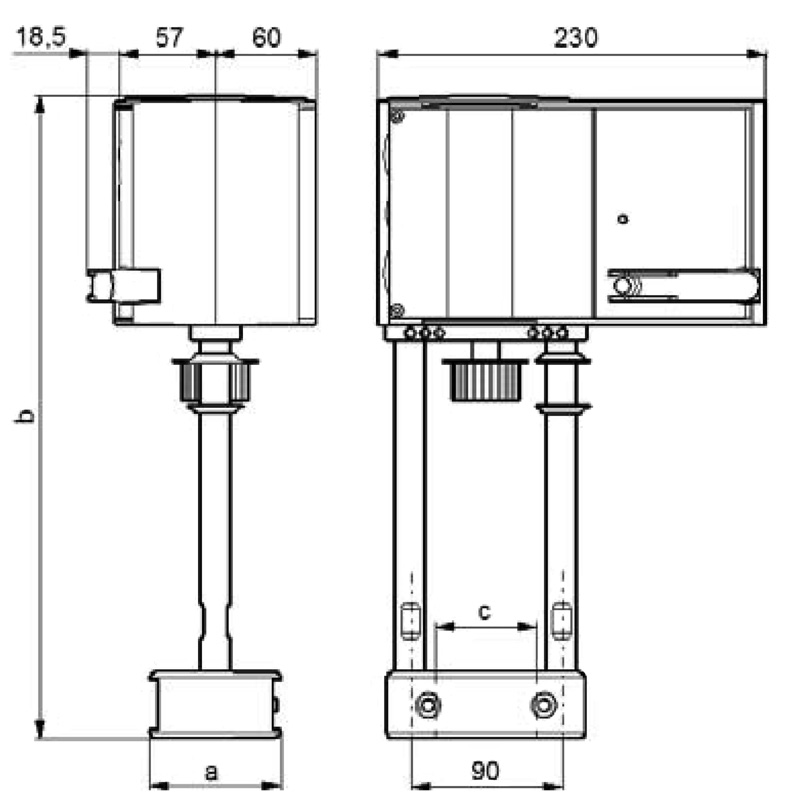

Габаритные размеры:

Тип	a (мм )	b (мм )	c (мм )	вес (кг )
AVF234 SK008/ AVF234 SK009	64	289	44	5,6



Артикулы:

Тип	Артикул	Аналог
AVF234 SK008	1-5252010000000	AVC (нормально открыт)
AVF234 SK009	1-5251010000000	AVC (нормально закрыт)
