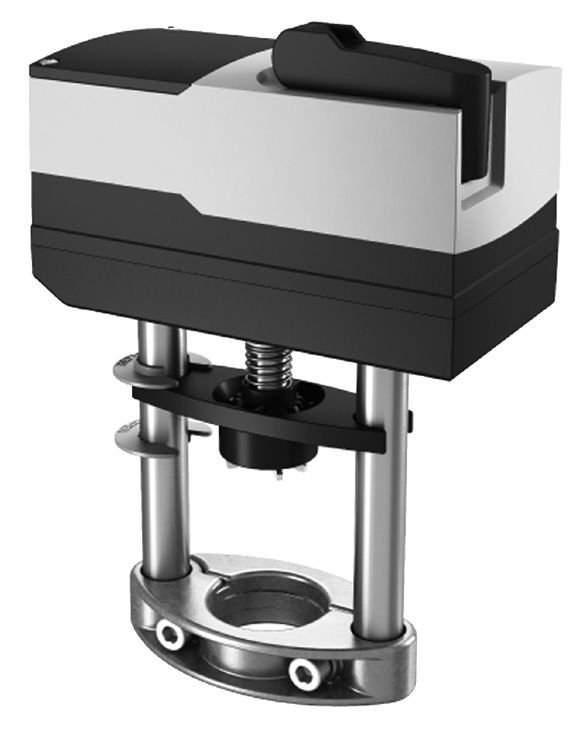

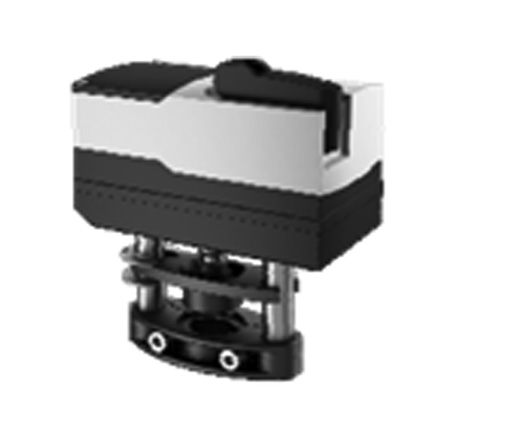

Электроприводы типа AVM321S/AVM322S с аналоговым позиционером

Применение:

Электроприводы типа AVM321S предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1S (DN15-20), L1SB (DN15-32), L2S (DN40-50), L3S (DN15-50), M1F/G1F/H1F (DN15-50), M2F/G2F (DN20-50), M3F/G3F/H3F (DN20). Электроприводы типа AVM322S предназначены для использования с 2-х и 3-х ходовыми регулирующими клапанами БРОЕН L1S, L2S, L3S, M1F, M2F, M3F, G1F, G2F, G3F, H1F, H2F, H3F до DN 80 (до DN 150 при условии малого перепада давления на клапане). Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах. Напряжение питания привода 24 В АС/DC (230 B AC-опция).

Описание:

Электропривод приводится в действие синхронным двигателем. Электроприводы типа AVM321S/AVM322S с аналоговым управлением, также можно использовать как двухпозиционные (откр/закр) или трехпозиционные (откр/стоп/ закр). Необходимое время хода привода может быть установлено с помощью переключателя. В конечных положениях или при перегрузке срабатывает автоматическое выключение мотора. Приводы позволяют производить ручную регулировку. Привод может быть установлен и зафиксирован в любой позиции, соответствующей требуемому расходу.

Характеристики:

• точность регулирования;
• автоматическая адаптация к клапану;
• высокая энергоэффективность;
• пониженные шумовые характеристики (<30dB(А));
• автоматическое отключение в зависимости от нагрузки;
• при перебое напряжения, не требует перенастройки;
• настройка направления движения и времени хода штока;
• возможность ручного регулирования и отключения мотора;
• трехкомпонентный корпус из огнестойкого пластика (IP 54);
• легкий монтаж, соединение со шпинделем- автоматическое (при подаче напряжения);
• параллельная работа от одного сигнала до 5 приводов;
• осевое усилие 1000 Н при условиях 24 В или 230 В, 25 °С;
• температура окружающей среды, 50 Гц;
• при экстремальных условиях осевое усилие может уменьшиться до 800 Н;
• уровень шума 30 dB(А) - при самом медленном движении;
• при температуре среды > 150 °C требуется температурный адаптер.

Технические параметры:

Напряжение	24В AC/DC или 230В АС (опция)
Частота	50-60 Гц
Входной сигнал	0 10 B/4 20mA
Выходной сигнал	0 10 B/4 20mA
Потребляемая мощность	<2 Вт/2,4 Вт
Степень защиты	IP54 (EN 605 29)
Время закрытия/открытия	6 (4) сек /мм (AVM322 SK001) или 12 (4) сек /мм (AVM321 SK001)
Тип пропускной характеристики	линейная/квадратичная/ равнопроцентная
Усилие	1000 Н (800H -при экстремал условиях)
Ход штока	10 мм - AVM 321/20 мм - AVM 322 (настраивается)
Диапазон температур	рабочий -10 °С +55 °С хранения -40 °С +80 °С



Артикулы:

Тип	Артикул	Аналог
AVM321 SK001	1-5265000000000	VBA-90-24
AVM322 SK001	1-5262000000000 (0...10V)/ 1-5262010000000 (4...20mA)	AVE/AVA

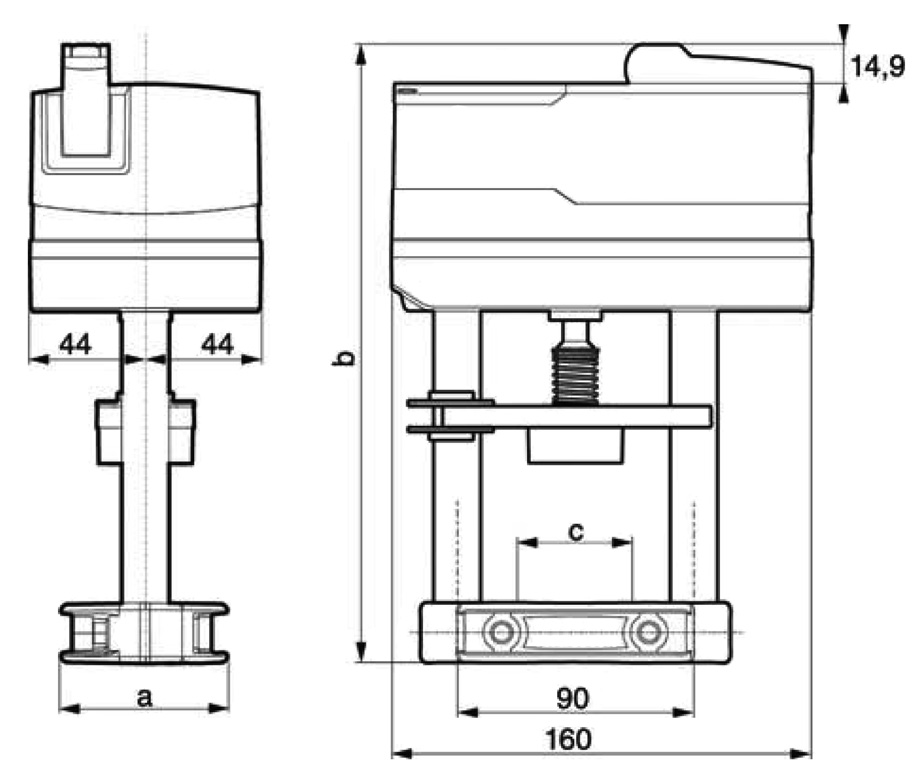

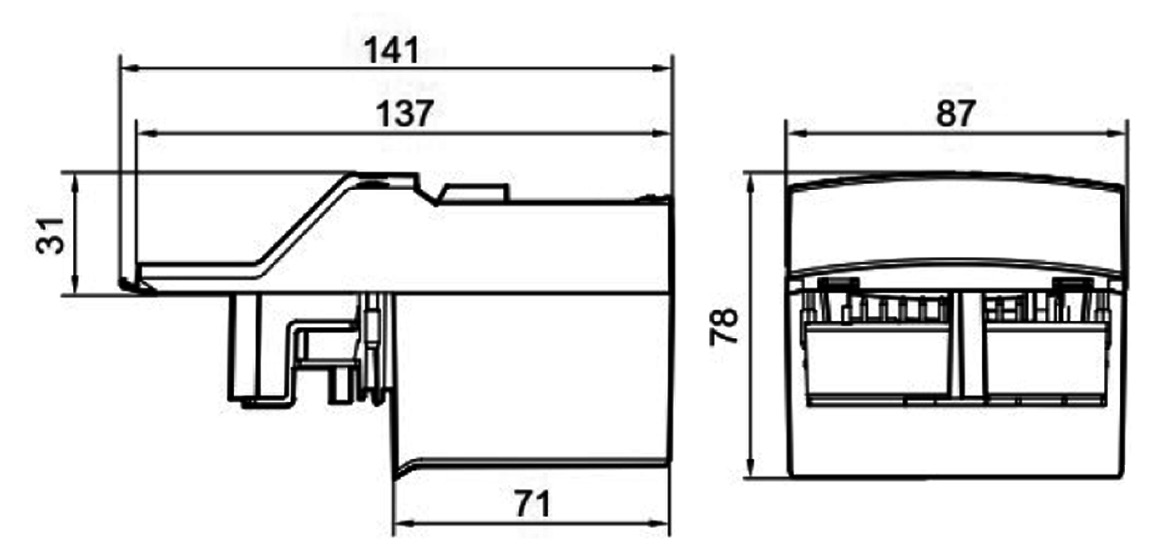

Габаритные размеры:

Тип	a (мм )	b (мм )	c (мм )	вес (к.г)
AVM321 SK001	53	187,4	33	1,5
AVM322 SK001	64	241	44	1,6



Аксессуары:

1-0152313 Модуль обратной связи 4 20 мА
1-0152315 Встраиваемый модуль для питания 230 В
