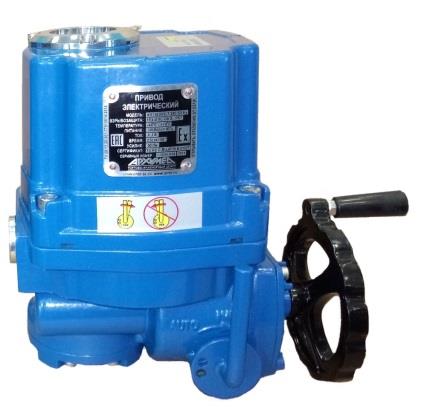

ПРИВОДЫ ЭЛЕКТРИЧЕСКИЕ АРХИМЕД Серия AR11E

ПРИВОДЫ ЭЛЕКТРИЧЕСКИЕ АРХИМЕД Серия AR11E

Технические характеристики
Корпус алюминиевый сплав с анодным окислением с полиэстровым покрытием
Взрывозащита (опция) 1Ex d IIC T5Gb X, IP67
Рабочая температура от -40°С до +70°С
Вращающий момент от 50 до 6000 Нм
Напряжение 220/50, 380/50, 24 пост. ток



Применение

Серийные электроприводы модель AR11E используются для управления или регулирования четвертьоборотной арматурой, например дисковыми затворами, шаровыми кранами. Приводы можно устанавливать на отсечную, регулирующую или аварийную арматуру. Электроприводы AR11E широко применяются в самых различных областях промышленности, где необходим автоматизированный режим работы, отслеживание положения арматуры. Доказали свою надёжность и безотказность в работе.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

ПРИВОДЫ ЭЛЕКТРИЧЕСКИЕ

Серия: AR11E
Производитель: АРХИМЕД, Россия
Корпус: алюминиевый сплав с анодным окислением с полиэстровым покрытием
Конструкция: четверть-оборотный привод
Взрывозащита (опция): 1Ex d IIC T5Gb X, IP67
Рабочая температура: от -40°С до +70°С
Вращающий момент: от 50 до 6000 Нм
Напряжение: 220/50, 380/50, 24 пост. ток

Данные модели широко применяются в различных областях промышленности:
- в нефтяной сфере, переработке, транспортировке; в химической промышленности;
- при очистке воды, водоподготовке; в теплоэнергетике, на электростанциях;
- в лёгкой промышленности и других отраслях.



Серийные электроприводы модель AR11E используются для управления или регулирования четвертьоборотной арматурой, например дисковыми затворами, шаровыми кранами. Приводы можно устанавливать на отсечную, регулирующую или аварийную арматуру. Электроприводы AR11E широко применяются в самых различных областях промышленности, где необходим автоматизированный режим работы, отслеживание положения арматуры. Доказали свою надёжность и безотказность в работе.



  • Металлический корпус с визуальным индикатором положения
  • Сертификат ТР ТС 012/2011 № ТС RU C-RU.AT15.B.01227
  • Имеет степень защиты оболочки IP67
  • 16 типоразмеров приводов
  • Режим работы S2-15 мин для прерывистой работы режим работы S4-25% для регулирования
  • Стандарт присоединения арматуры ISO5211
  • Угол поворота 0°~90°, под заказ 0°~270°
  • Штатно установлены электромеханические концевые выключатели, ограничитель момента (кроме 005, 008, 010 модели) механические ограничители поворота, штурвал ручного дублёра
  • Двигатель имеет встроенную тепловую защиту
  • Присоединение арматуры квадрат или шпонка
  • Гарантия на оборудование - 12 месяцев.

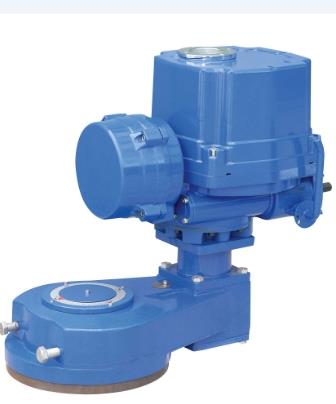

  • Начиная с модели AR11E150 и более мощные приводы комплектуются внешним редуктором повышения мощности.
  • Интеллектуальный модуль управления (3 вида) .

Дополнительные опции для электрических приводов модели AR11E.:

  • с позиционером, управляющий сигнал вход/выход 4-20мА, 0-10VDC (опция POSI)
  • с трансмиттером, сигнал обратной связи 4-20мА (опция TR)
  • с потенциометром, сигнал обратной связи 0-1 кОм (опция POTE)
  • быстродействующее исполнение 15, 10, 5 сек. (опция QUI)
  • трёхпозиционный со средним положением (опция MID)
  • защита IP68, погружение до 10 м на 250 часов (опция IP68)
  • со встроенной батареей, положение безопасности НЗ или НО (опция BAT)
  • с интеллектуальным модулем управления, 3 типа (опция INT)
  • с внешним блоком местного управления




Виды интеллектуальных блоков:

INT/O ЖК-дисплей со световыми индикаторами работы привода.

Режим работы: открытие/закрытие.
Встроенный микропроцессор, управляет приводом, облегчает настройку и выдаёт сигналы по конечным положениям, моментным выключателям, аварийной сигнализации, перегреву мотора Концевые выключатели электромеханические, термореле и датчик перегрева мотора встроены в систему управления, есть внешние концевые выключатели, выходной дискретный сигнал 24DC.



INT/K, INT/L ЖК-дисплей с символьной индикацией.

Режим работы: INT/K - открытие/закрытие, INT/L - регулирование.
- Отображение работы привода в %, цветовые индикаторы, код ошибок
- Встроенный абсолютный энкодер (индукционный датчик) вместо концевых выключателей и потенциометра
- Дискретный сигнал управления 24DC, аналог. сигнал выход 4-20 mA
Стандартные и расширенные настройки функций привода:
- действие при пропадании управляющего сигнала,
- точная настройка текущего тока 4- 20мА,
- настройка прямого или обратного управляющего сигнала,
- настройка двухпроводного управления,
- настройка направления вращения,
- восстановление и сохранение заводских настроек.

NT/M, INT/N ЖК-дисплей с точечной графической индикацией.

Режим работы: INT/M - открытие/закрытие, INT/N - регулирование. Максимальное решение для многооборотных приводов, все функции предыдущего плюс множество дополнительных, в т.ч. управление по цифровым протоколам Profibus, Modbus, Fieldbus, Hart, Device Net, действие при сигнале аварийного управления ESD,
- электронные технологии определения, отображения крутящего момента,
- двухскоростной механизм управления открытия/ закрытия, трёхуровневая защита паролем, полярность для аналогового сигнала управления, двухпроводное управление, установка времени торможения перед остановкой, таймер двухскоростного управления, запись в электронный журнал работы привода, отчёт об ошибках и др.
