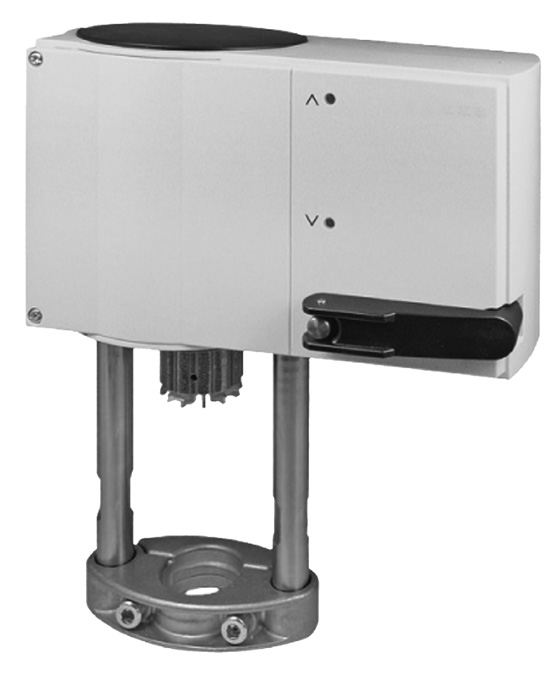

Электроприводы типа AVM234S с аналоговым позиционером

Применение:

Электроприводы типа AVМ234S предназначены для использования с двух и трехходовыми регулирующими клапанами БРОЕН L1SB (DN 032), L2S, L3S (DN 032), M1F/G1F/H1F (DN 032-050), M2F/G2F/H2F (DN 032-150), M3F/G3F/H3F, M3FA/G3FA/L3FA. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах. Напряжение питания привода 24 В АС/DC (230 B AC-опция).

Описание:

Электропривод приводится в действие синхронным двигателем. Электроприводы типа AVМ234S с аналоговым управлением, так же можно использовать как двухпозиционный (откр/закр) или трехпозиционный (откр/стоп/закр). Необходимое время хода привода может быть установлено с помощью переключателя. В конечных положениях или при перегрузке срабатывает автоматическое выключение мотора. Приводы позволяют производить ручную регулировку. Привод может быть установлен и зафиксирован в любой позиции, соответствующей требуемому расходу.

Характеристики:

• автоматическое адаптирование к клапану;
• точность регулирования;
• высокая энергоэффективность;
• пониженные шумовые характеристики (<30dB(А));
• автоматическое отключение в зависимости от нагрузки;
• при перебое напряжения, не требует перенастройки;
• настройка направления движения и времени хода штока;
• возможность ручного регулирования и отключения мотора;
• трехкомпонентный корпус из огнестойкого пластика (IP 66);
• легкий монтаж, соединение со шпинделем- автоматическое (при подаче напряжения);
• параллельная работа от одного сигнала до 5 приводов;
• осевое усилие 2500 Н при условиях 24 В или 230 В, 25 °С температура окружающей среды, 50 Гц;
• при температуре среды > 150 °C требуется температурный адаптер;
• автоматическая регистрация сигнала управления с индикацией двумя светодиодами.

Технические параметры:

Напряжение	24В AC/DC или 230В АС (опция)
Частота	50-60 Гц
Входной сигнал	0 10 B/4 20mA
Выходной сигнал	0 10 B/4 20mA
Потребляемая мощность	10 Вт
Степень защиты	IP66 (EN 605 29)
Время позиционирования	2/4/6 сек /мм
Тип пропускной характеристики	линейная/квадратичная/ равнопроцентная
Усилие	2500 Н
Ход штока	автоматическая адаптация в интервале 8-49 мм
Диапазон температур	до 150 °С



Аксессуары:

Тип	Артикул
Дополнительные концевые выключатели (2 шт )	1-0152289
Потенциометр	1-0152287
Встраиваемый модуль для питания 230 В	1-0152281

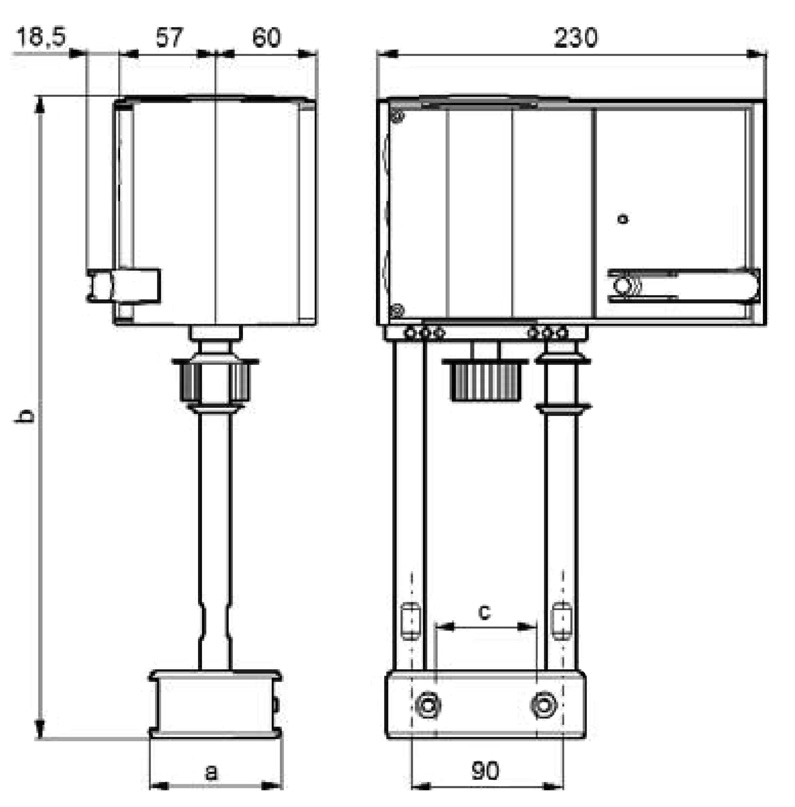

Габаритные размеры:

Тип	a (мм )	b (мм )	c (мм )	вес (кг )
AVМ234S	64	289	44	4,1

Артикулы:

Тип	Артикул	Аналог
AVM234SK002	1-5250000100000	V2A/V3A
	1-5250000010000	V4A
	1-5250000100000	V2E/V3E
	1-5250000010000	V4E
	1-5250100000000	V1I
	1-5250100100000	V2I/V3I
	1-5250100010000	V4I
	1-5250000100000	VB-92-24V/VBA-92-24V
	1-5250100100000	VB-92-230V
	1-5250100000000	МТ90-230/МТ90А-230
	1-5250000000000	МТ90-24/МТ90А-24
