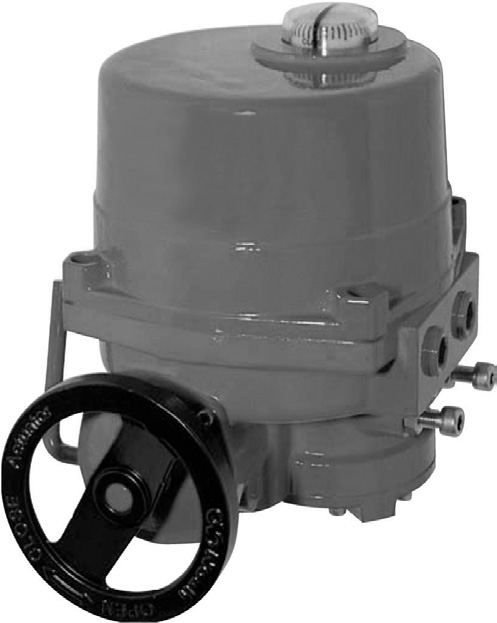

Электроприводы VB-300

Применение:

Электроприводы VB-300 предназначены для использования совместно c регулирующими клапанами G2FM-T/ S2FM-T DN 065-800 и G3FM-T/S3FM-T DN 065-800. Применяются в системах отопления, теплоснабжения, охлаждения, вентиляции, в производственных и других технологических системах.

Описание:

Электроприводы VB-300 приводятся в действие реверсивным синхронным мотором переменного тока. Электроприводы имеют встроенные автоматические концевые выключатели, предохраняющие двигатель от перегрузки. Передача момента происходит посредством червячного редуктора. Шестерни изготовлены из металла и синтетических материалов. Механизм приводов смазан и не требует обслуживания. Приводы позволяют производить ручную регулировку. Корпус привода выполнен из алюминиевого сплава. Трехпозиционный привод VB-300 может питаться от 120/220В AC (1-фаза) и 380 V АС (3-фазы).

Характеристики:

• компактное исполнение;
• встроенные автоматические концевые выключатели;
• высокая точность регулирования;
• возможность ручного регулирования;
• пониженные шумовые и вибрационные характеристики;
• не требует сервисного обслуживания.

Технические параметры:

Напряжение	120/230В (1 фаза) 380В (3 фазы)
Частота	50 Гц
Входной сигнал	трехпозиционный 4-20 мА (с использованием аналогового модуля)
Выходной сигнал	Отсутствует (базовая версия) 4-20 мА (с использованием аналогового модуля)
Степень защиты	IP 67
Диапазон температур	-30 °С +70 °С



Дополнительные опции:

• потенциометр;
• аналоговый модуль PCU (входной/выходной сигнал 4-20 мА);
• аналоговый модуль СРТ (выходной сигнал 4-20 мА);
• взрывозащищенное исполнение: Exd ll BT4;
• дополнительные концевые выключатели.

Наименование электроприводов:

Диаметр клапана	Тип привода
DN 065	VB-300 009
DN 080
DN 100	VB-300 019
DN 125
DN 150	VB-300 028
DN 200	VB-300 060
DN 250
DN 300	VB-300 100
DN 350
DN 400
DN 450	VB-300 150
DN 500	VB-300 200
DN 600
DN 700	VB-300 250
DN 800

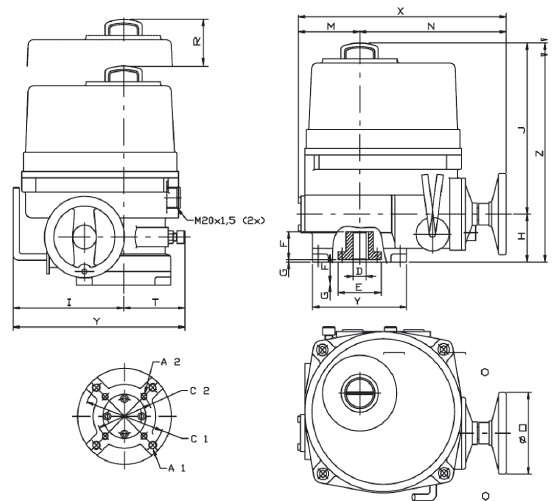

VB-300 009; 019; 028; 060; 100

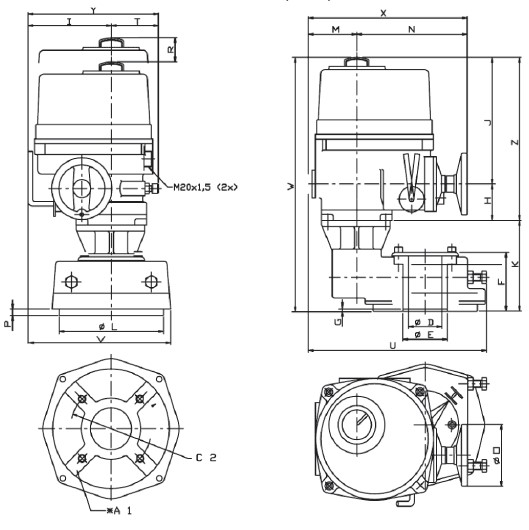

VB-300 150; 200; 250

ISO-фланец

ISO-фланец
