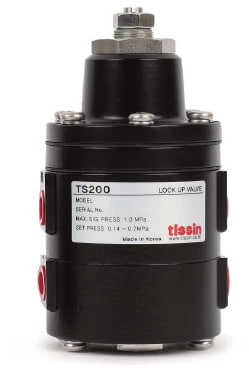

ЭЛЕКТРОПНЕВМАТИЧЕСКИЕ ПОЗИЦИОНЕРЫ СЕРИИ TS 200

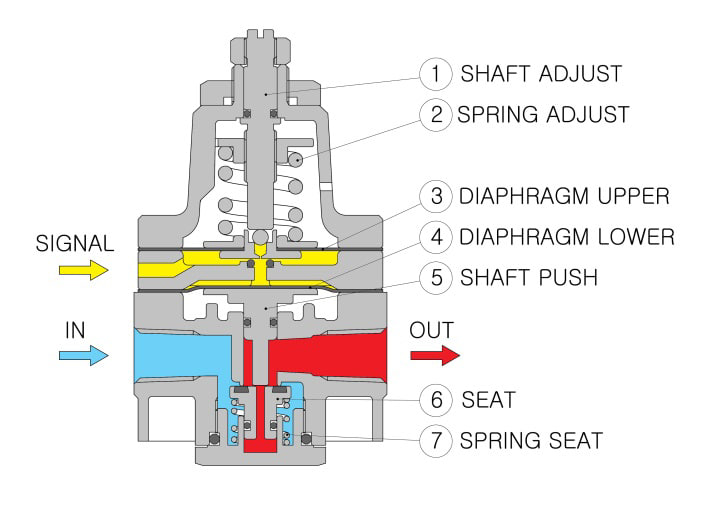

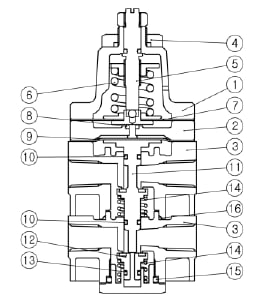

Принцип действия

Когда давление сигнала превышает заданный уровень давления, верхняя мембрана (3) перемещается вверх, выпускной клапан закрыт, давление сигнала толкает нижнюю мембрану (4), нижняя мембрана (4) толкает толкатель вала (5), толкатель вала (5) толкает седло (6), и поток может идти от ВХОДА к ВЫХОДУ.

Когда давление сигнала меньше заданного уровня давления, верхняя мембрана (3) опускается вниз, давление диафрагмы нижнего давления сбрасывается из выпускного клапана. Таким образом, клапан закрывается усилием пружины и воздушный контур перекрывается. Усилие пружины (2) можно регулировать с помощью регулировки вала (1)

Настройка сигнального давления

1. Через регулятор, оснащенный манометром, подайте давление воздуха 0,14 ~ 0,7 МПа, которое вы хотите установить, в сигнальный порт.
2. При подаче давления воздуха 0,14~0,7 МПа на В порт он передается в порт OUT. Поэтому, пожалуйста, отрегулируйте регулировку вала, затем прекратите регулировку в тот момент, когда прекратится выпуск воздуха из выходного отверстия.

Примечание: Давление сигнала заводской настройки равно 0,3Мпа.

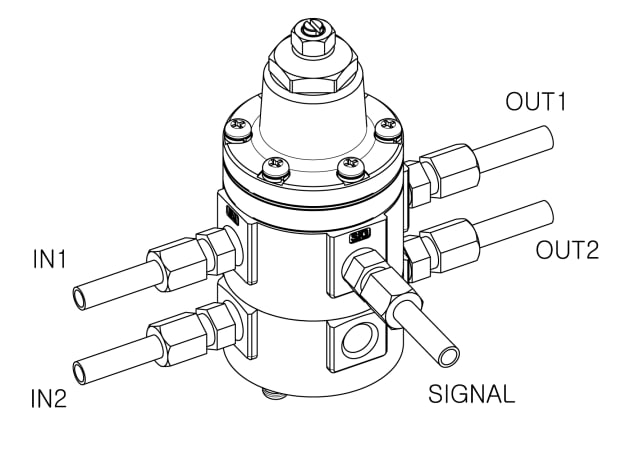

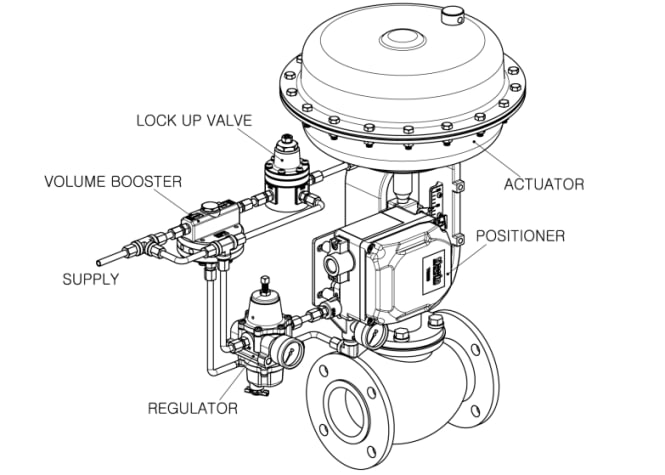

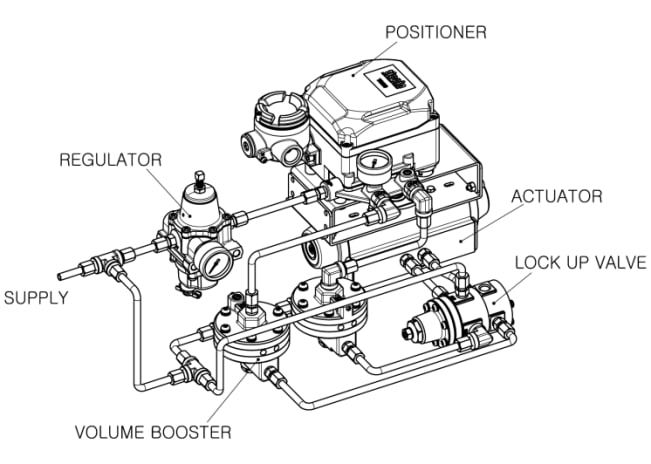

Пневматическое соединение

1. Соедините выходной порт позиционера с входным портом запорного клапана.
2. Соедините выходной порт запорного клапана с приводом.
3. Подключите сигнал запорного клапана к сигнальному порту, который требуется контролировать.
