• Применяется с различными системами управления
• Высокое быстродействие, надёжность и отличная стабильность
• Простая настройка начала хода и диапазона
• Степень защиты IP66
• Лёгкое обслуживание благодаря модульной конструкции
• Устойчив к вибрациям, отсутствует резонанс в диапазоне 5-200 Гц
• Имеет клапан-байпас (A/М переключатель)
• Соединение пневмопитания может быть заменено в полевых условиях РТ/NPT

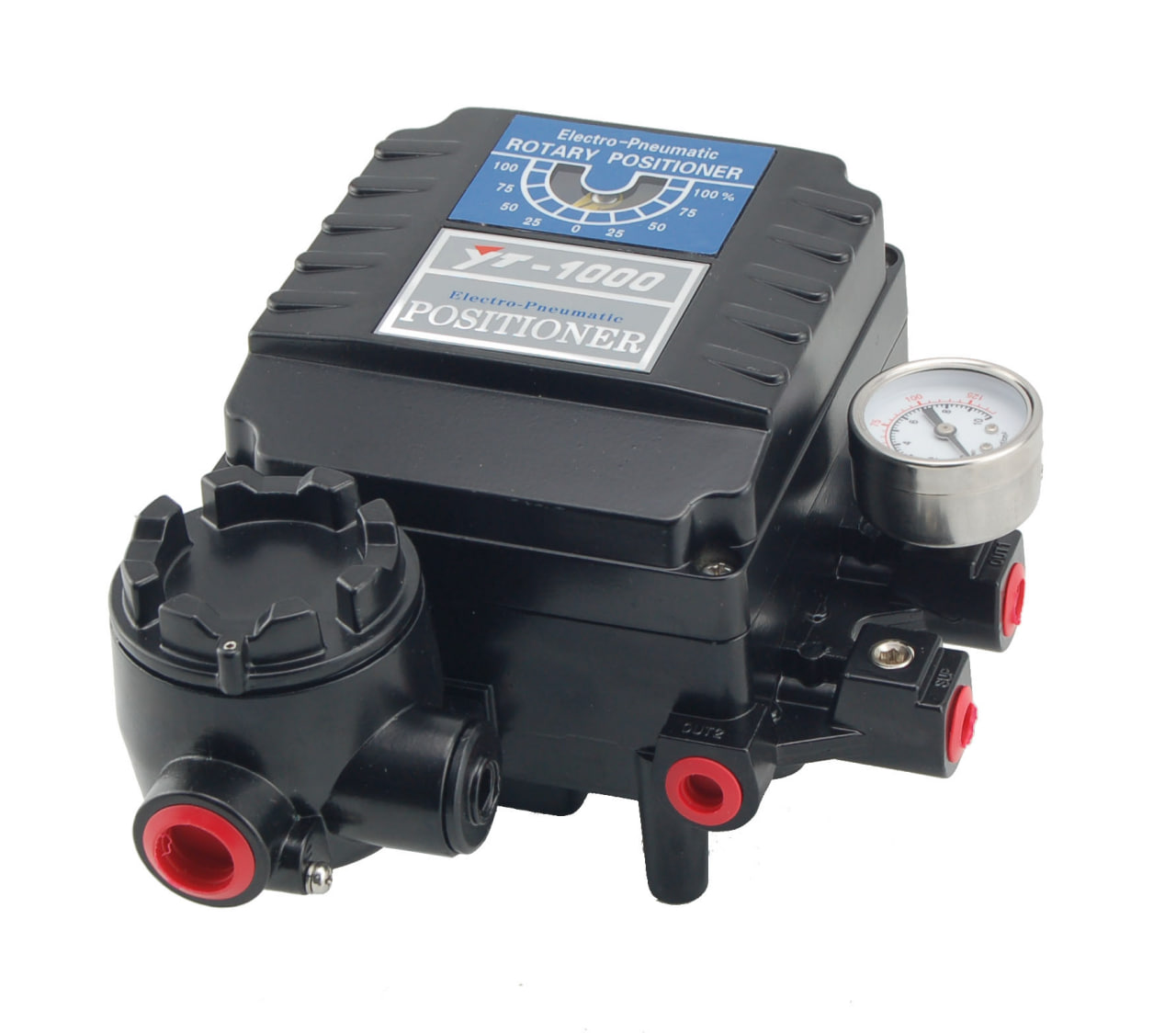

SMART — электропневматический позиционер линейного и поворотного типа.

Предназначен дпя РID-регулирования перемещения исполнительных механизмов.

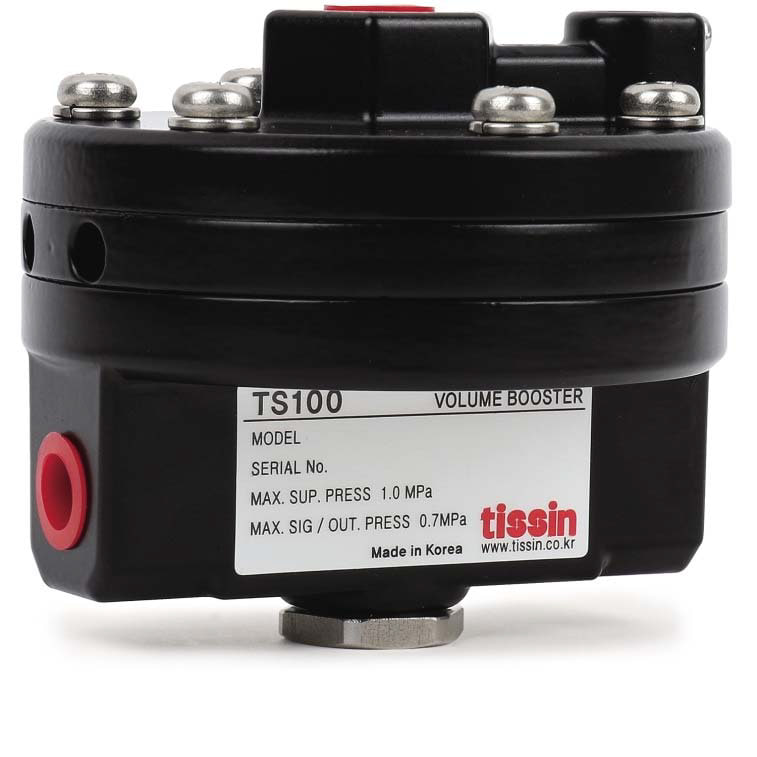

Когда входной сигнал для подачи воздуха в исполнительный механизм увеличивается, подача воздуха в сигнальную камеру (2) и давление верхней диафрагмы (3) увеличивается. Перепад давления на нижней мембране (4) заставляет тарельчатый клапан перемещаться вниз и открываться, обеспечивая подачу воздуха через нижнюю посадочную линию тарельчатого клапана (5) и выходное отверстие к приводу.

Напротив, когда входной сигнал для подачи воздуха в исполнительный механизм уменьшается, это приводит к открытию верхнего гнезда тарельчатого клапана. Приточный воздух в приводе выпускается через выпускное отверстие (6).

Когда входной сигнальный воздух и выходной приточный воздух равны выровненный в соотношении 1: 1, тарельчатый клапан переместится в исходное положение и заблокирует верхние и нижние посадочные места, чтобы сохранить текущее положение выходного приточного воздуха. Перепускной клапан (1) используется для регулировки срабатывания пневмати- ческого усилителя объема в соответствии с безопасностью замкнутого контура управления. Чувствительность выходного сигнала Подачу воздуха к входному сигналу можно регулировать, управляя перепускным клапаном.

Когда давление сигнала превышает заданный уровень давления, верхняя мембрана (3) перемещается вверх, выпускной клапан закрыт, давление сигнала толкает нижнюю мембрану (4), нижняя мембрана (4) толкает толкатель вала (5), толкатель вала (5) толкает седло (6), и поток может идти от ВХОДА к ВЫХОДУ.

Когда давление сигнала меньше заданного уровня давления, верхняя мембрана (3) опускается вниз, давление диафрагмы нижнего давления сбрасывается из выпускного клапана. Таким образом, клапан закрывается усилием пружины и воздушный контур перекрывается. Усилие пружины (2) можно регулировать с помощью регулировки вала (1)

Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления
Может комплектоваться встроенным датчиком обратной связи 4-20 мА положении крана.
Электронное устройство управления обеспечивает ПИД регулирования
Степень пыле и влаго-защиты IP 66.

APL210-N предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединён с валом привода стандарт DIN . В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ – ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

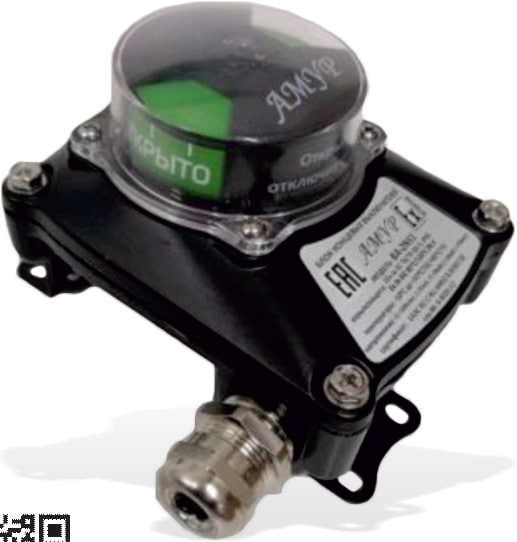

Лёгкий и компактный БКВ серии «АМУР» в искробезопасном исполнении предназначен для использования в различных отраслях промышленности, на химических и лако- красочных предприятиях, на тепло и электростанциях, на предприятиях лёгкой промышленности, производстве целлюлозно- бумажной продукции, подготовке и очистке воды, в пищевой отрасли. про-во Архимед (Россия)
