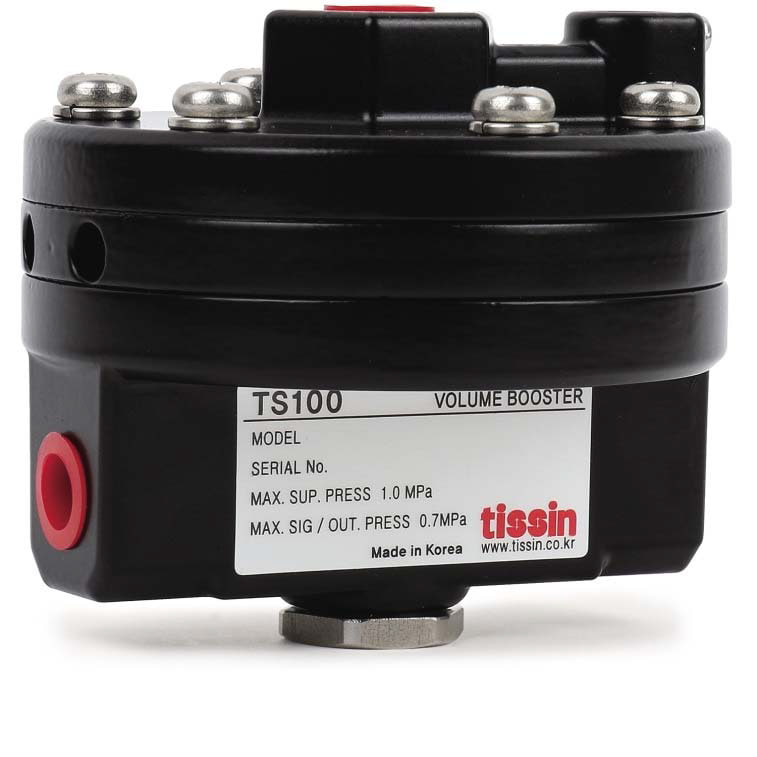

ЭЛЕКТРОПНЕВМАТИЧЕСКИЕ ПОЗИЦИОНЕРЫ СЕРИИ TS100

Спецификация

Материалы конструкции

Кодировка продукта

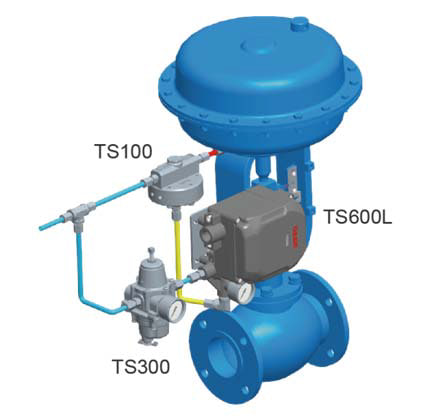

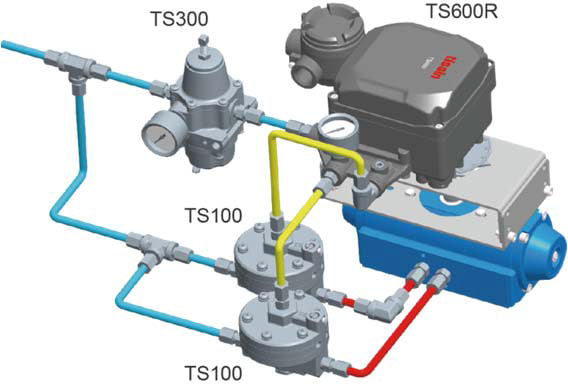

Примеры установки

Привод линейный одностороннего действия

Принцип действия

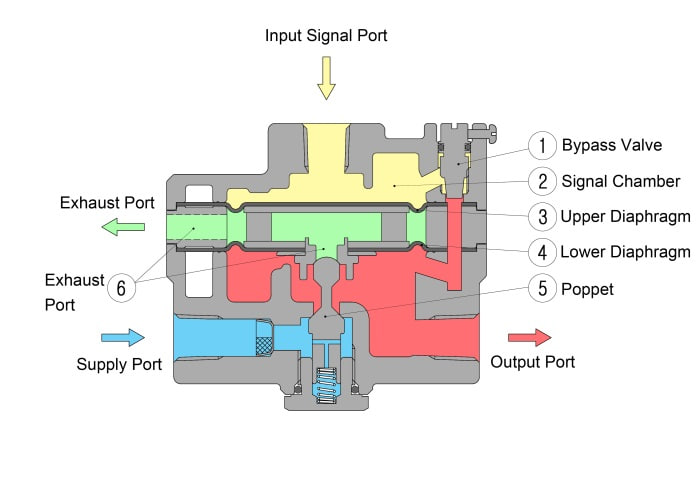

Вид в разрезе

Когда входной сигнал для подачи воздуха в исполнительный механизм увеличивается, подача воздуха в сигнальную камеру (2) и давление верхней диафрагмы (3) увеличивается. Перепад давления на нижней мембране (4) заставляет тарельчатый клапан перемещаться вниз и открываться, обеспечивая подачу воздуха через нижнюю посадочную линию тарельчатого клапана (5) и выходное отверстие к приводу.

Напротив, когда входной сигнал для подачи воздуха в исполнительный механизм уменьшается, это приводит к открытию верхнего гнезда тарельчатого клапана. Приточный воздух в приводе выпускается через выпускное отверстие (6).

Когда входной сигнальный воздух и выходной приточный воздух равны выровненный в соотношении 1: 1, тарельчатый клапан переместится в исходное положение и заблокирует верхние и нижние посадочные места, чтобы сохранить текущее положение выходного приточного воздуха. Перепускной клапан (1) используется для регулировки срабатывания пневмати- ческого усилителя объема в соответствии с безопасностью замкнутого контура управления. Чувствительность выходного сигнала Подачу воздуха к входному сигналу можно регулировать, управляя перепускным клапаном.

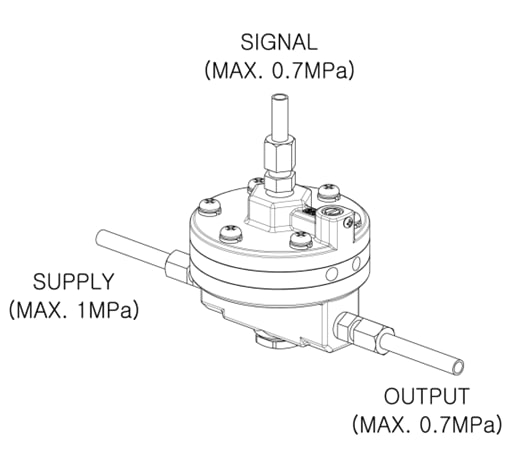

Пневматическое соединение

1. Подключите выходной порт позиционера к сигнальному порту Бустера.
2. Подключите выходной порт Бустера к приводу.
3. Подсоедините приточный воздух к приточному отверстию и установите воздушный фильтр соответствующего размера, гарантирующий Выходное давление подаваемого воздуха бустера.

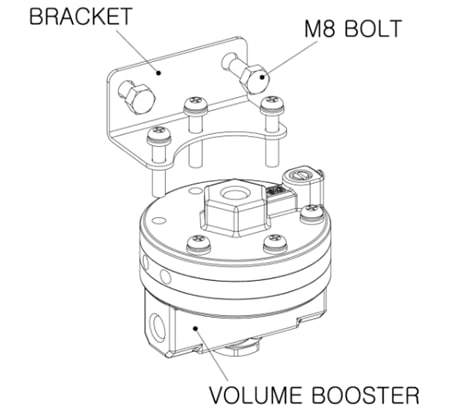

Установка кронштейна

Если вам нужно установить кронштейны, вы можете, обратившись к чертежу размеров изделия, изготовить кронштейн и установить его, как показано ниже.
