Электропневматические позиционеры Серия TS600

Электропневматические позиционеры Серия TS600

Технические характеристики
Вх. сигнал 4~20mA DC
Сопротивление 250 ±15Ω
Материал Алюминий
Защита от внешней среды IP66



Применение
  • Применяется с различными системами управления
  • Высокое быстродействие, надёжность и отличная стабильность
  • Простая настройка начала хода и диапазона
  • Степень защиты IP66
  • Лёгкое обслуживание благодаря модульной конструкции
  • Устойчив к вибрациям, отсутствует резонанс в диапазоне 5-200 Гц
  • Имеет клапан-байпас (A/М переключатель)
  • Соединение пневмопитания может быть заменено в полевых условиях РТ/NPT
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропневматические позиционеры Серия TS600

Характеристики

  • Применяется с различными системами управления
  • Высокое быстродействие, надёжность и отличная стабильность
  • Простая настройка начала хода и диапазона
  • Степень защиты IP66
  • Лёгкое обслуживание благодаря модульной конструкции
  • Устойчив к вибрациям, отсутствует резонанс в диапазоне 5-200 Гц
  • Имеет клапан-байпас (A/М переключатель)
  • Соединение пневмопитания может быть заменено в полевых условиях РТ/NPT

Опции

4~20mA сигнал обратной связи 1
4~20m сигнал обратной связи (DA) 2
Концевые выключатели (2xSPDT) 2*
Концевые выключатели Ех 3*
4~20m сигнал обр. связи и конц. выкл. (2xSPDT) 4~20mA** 4*
сигнал обратной связи и конц. выкл Ех 5*
С монтажной плитой под блок концевых выключателей 6*
4~20mA сигнал обр. связи и монтажной плитой под блок
концевых выключателей 		7*
* Доступно только для поворотного типа.
** НЕ взрывозащищенное исполнение

Опция №1

Опция №3* или №5*

Опция №2* или №4*

Опция №6* или №7*

Smart преобразователь 4~20mA сигнал обратной связи

Спецификация

Позиция TS600L TS600R
Односторонн. Двусторонн. Односторонн. Двусторонн.
Вх. сигнал 4~20mA DC
Сопротивление 250 ±15?
Давление пневмопитания 0.14~0.7MPa
Ход штока 10~150mm 0~90 °
Присоединение воздуха PT(NPT)1/4
Присоединение манометра PT(NPT)1/8
Вход кабеля G(PF)1/2 or NPT1/2
Взрывозащита Нет
Ex dmb IIB T5/T6
Ex dmb IIC T5/T6
Ex ia IIC T5/T6
Защита от внешней среды IP66
Темпер.
окружающ. среды		 Рабочая -30°C~70°C (Стандарт)
-40°C~70°C (Низкотемпер.), -30 °C~120°C (Высокотемпер.)
Взрывозащиты -40~60°C(T5) / -40~40°C(T6)
Линейность ±1.0% F.S ±2.0% F.S ±1.0% F.S ±2.0% F.S
Чувствительность ±0.2% F.S ±0.5% F.S ±0.2% F.S ±0.5% F.S
Гистерезис ±1.0% F.S (полного диапазона)
Повторяемость ±0.5% F.S (полного диапазона)
Потребление воздуха менее 2,5 л/мин при Рвозд.=0,14 МПа
Пропускная способность более 80 л/мин при Рвозд.=0,14 МПа
Материал Алюминий
Масса 2.8 kg

- Тестировалось при температуре 20°C , абсолютном давлении 760 мм.рт.ст., и влажности 65%.
- За детальными отчётами обращайтесь к предствителю Tissin Co.,Ltd.

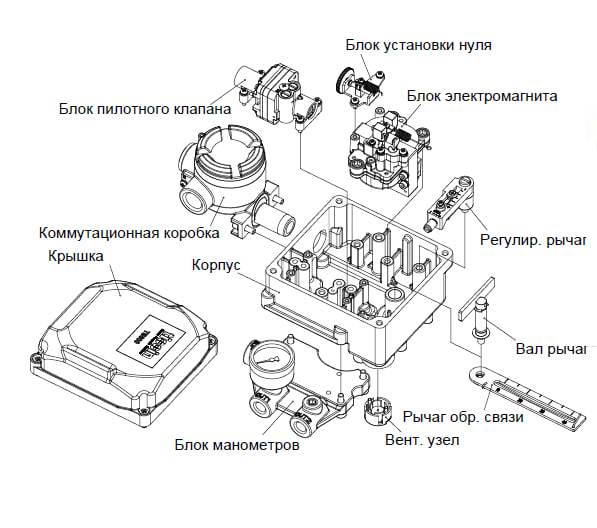

Комплектация

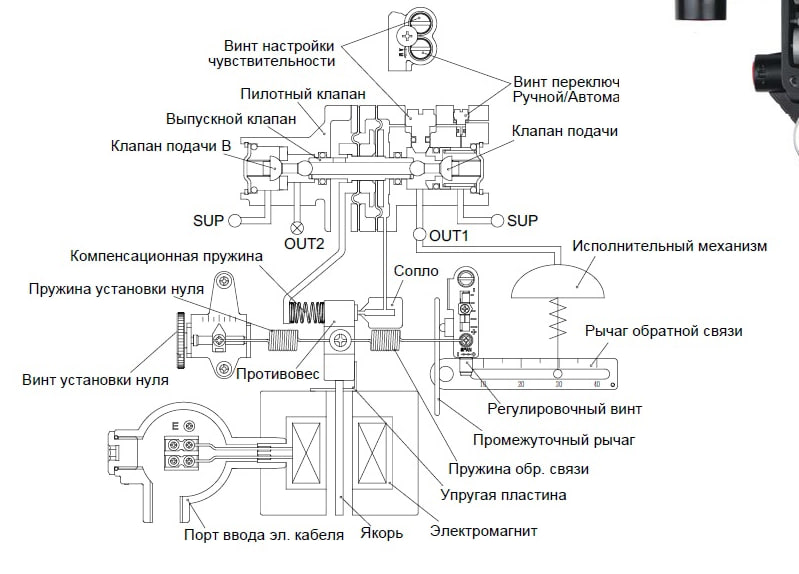

Принцип действия
