Электропривод четвертьоборотный СМАРТГИР серия QD1, 50...6 000Нм, IP67, 220/380VAC, 24VDC

Технические характеристики

Крутящий момент	50...6 000 Нм
Напряжение питания	230/380АС и 24DC
Степень защиты	IP67
Рабочая температура	-20....+70°С
Взрывозащита	нет
Управление	трехпозиционное

Применение

Четвертьоборотные электроприводы СМАРТГИР серии QD1 предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть). Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -20°С. Приводы QD1 не снабжены внутренним выключателем питания. Поэтому необходимо обеспечить главный выключатель питания при монтаже. Компания Академия Тепла устанавливает привода СМАРТГИР на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Электропривод четвертьоборотный СМАРТГИР серия QD1, 50...6 000Нм, IP67, 24DC, 1x230VAC, 3x380VAC, для запорной арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

Приводы Смартгир серии QD1 могут использоваться, для различных задач по управлению запорной и регулирующей арматурой в широком диапазоне крутящего момента от 50 до 6000
Нм. Есть несколько вариантов по напряжению питания, от 24 до 380В переменного тока и 24В постоянного тока. Обладают компактными размерами, что позволяет использовать данные приводы на арматуре малых диаметров или же в ограниченном пространстве.Доступна возможность местного или дистанционного (на выносном блоке) управления приводами. Все приводы оснащены дополнительными концевыми выключателями для указания положения арматуры (ОТКРЫТО/ЗАКРЫТО).

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

Крутящий момент	50....6 000 Нм
Напряжение питания	24 DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–20…+60 °С
Степень защиты	IP67
Наличие взрывозащиты	нет
Тип привода	Запорный
Управление	Трехпозиционное
Ручной дублёр	Есть, шестигранник
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения
Моментные выключатели, встроенные	Нет
ОПЦИИ	Блок местного управления Дополнительные концевые выключатели Позиционер Датчик положения 4...20 мА Блок возврата в закрытое положение Протоколы связи ModBus/ProfiBus/HART

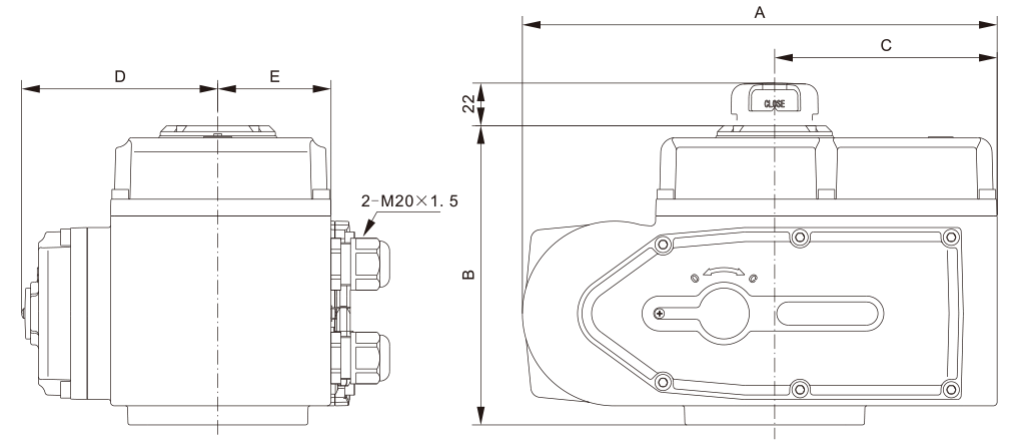

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Тип корпуса	A	B	C	D	E
QD1.1	161	123	73	74	39
QD1.2	193	133	87	84	47
QD1.3	243	153	114	100	58
QD1.4	274	166	133	114	67
QD1.5	329	244	148	153	90
QD1.6	425	425	110	153	272

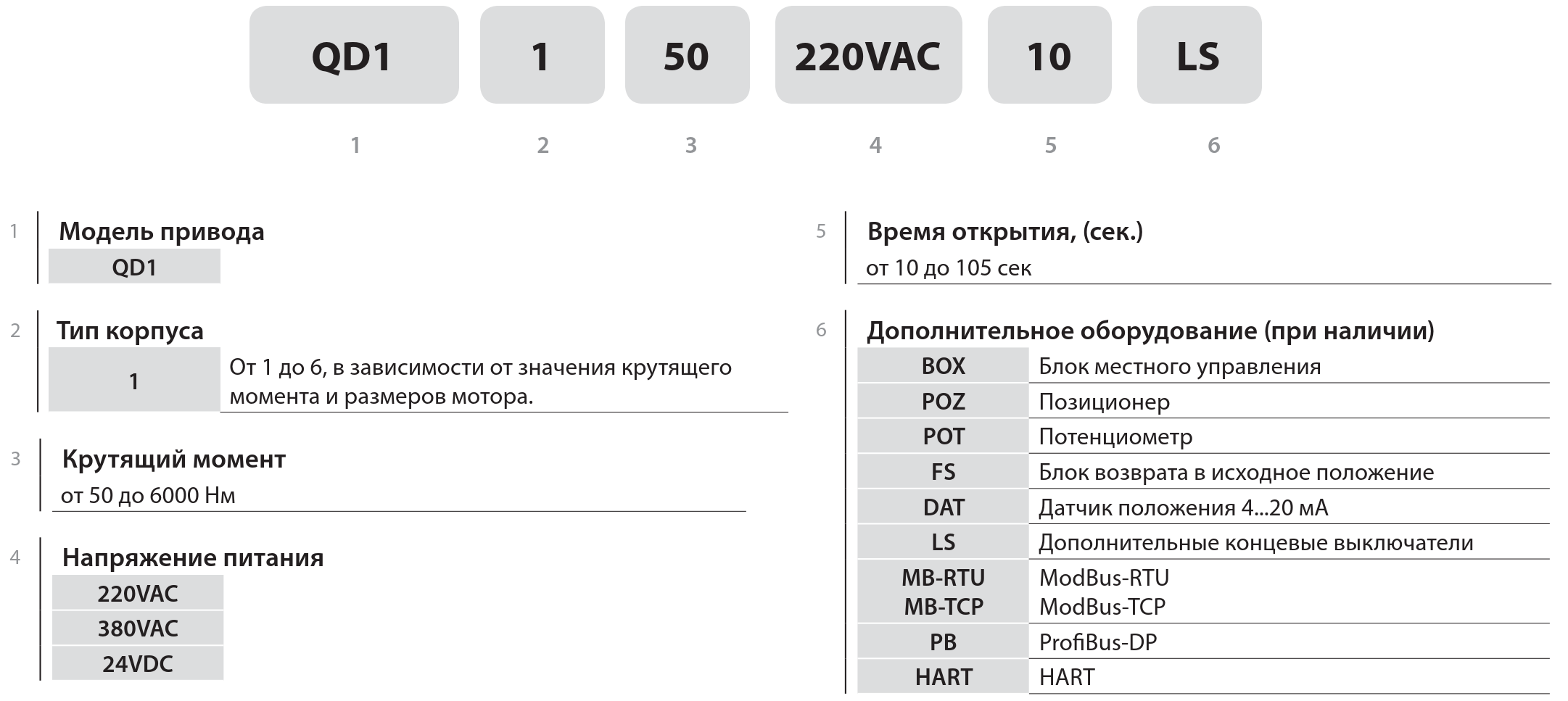

МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

Тип привода	Номинал. момент (Нм)	Время откр/закр, (сек) для AC/DC	Степень защиты IP	Мощность (Вт) для 220AC/380AC/24DC	Монтаж ISO5211	Вес (кг)
QD1.1.50	50	27 / 10	67	23	F03/F05/F07	3.2
QD1.2.100	100	27 / 10	67	30	F05/F07/F10	4.5
QD1.2.150	150	32 / 13	67	38	F05/F07/F10	4.6
QD1.3.200	200	27 / 15	67	70	F07/F10	6.8
QD1.3.500	500	27 / 10	67	130	F10/F12	7.5
QD1.4.700	700	33 / 15	67	150	F07/F10/F12	10
QD1.4.1000	1000	33 / 15	67	200	F07/F10/F12	10.5
QD1.5.1700	1700	38 / 30	67	300	F10/F12/F14/F16	19.2
QD1.5.2300	2300	38 / 30	67	300	F10/F12/F14/F16	20
QD1.5.2800	2800	45 / 30	67	300	F10/F12/F14/F16	20
QD1.6.4000	4000	88 / 70	67	300	F14/F16	56.2
QD1.6.6000	6000	105 / 70	67	300	F14/F16	57
QD1.6.8000	8000	135 / 90	67	300	F14/F16	86

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР QD1

Напряжение	Схема

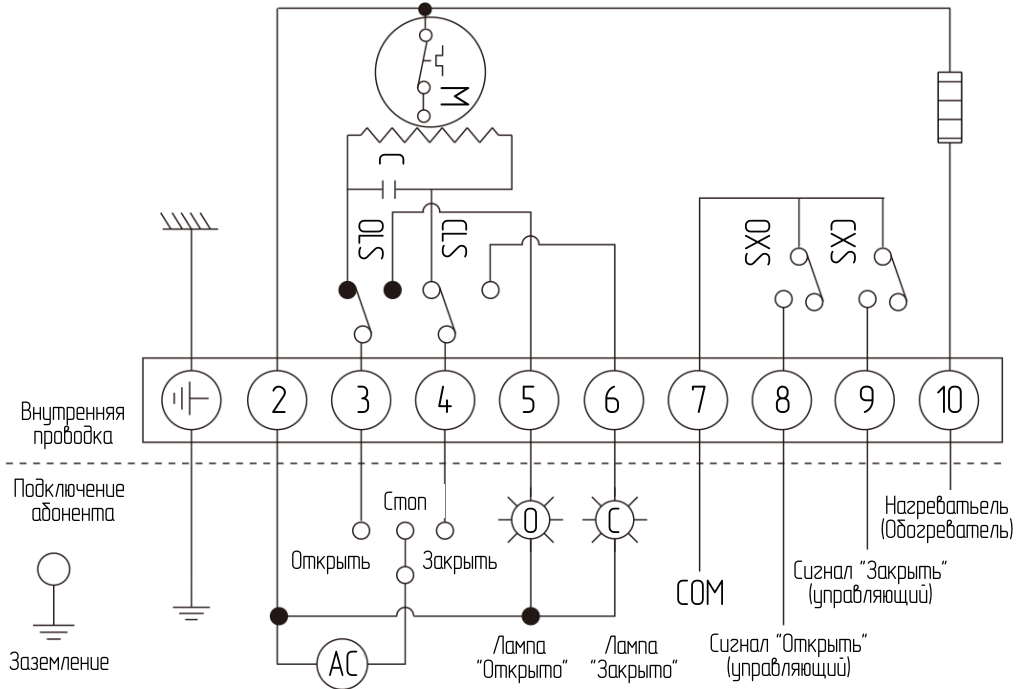

1ф/220В/50Гц

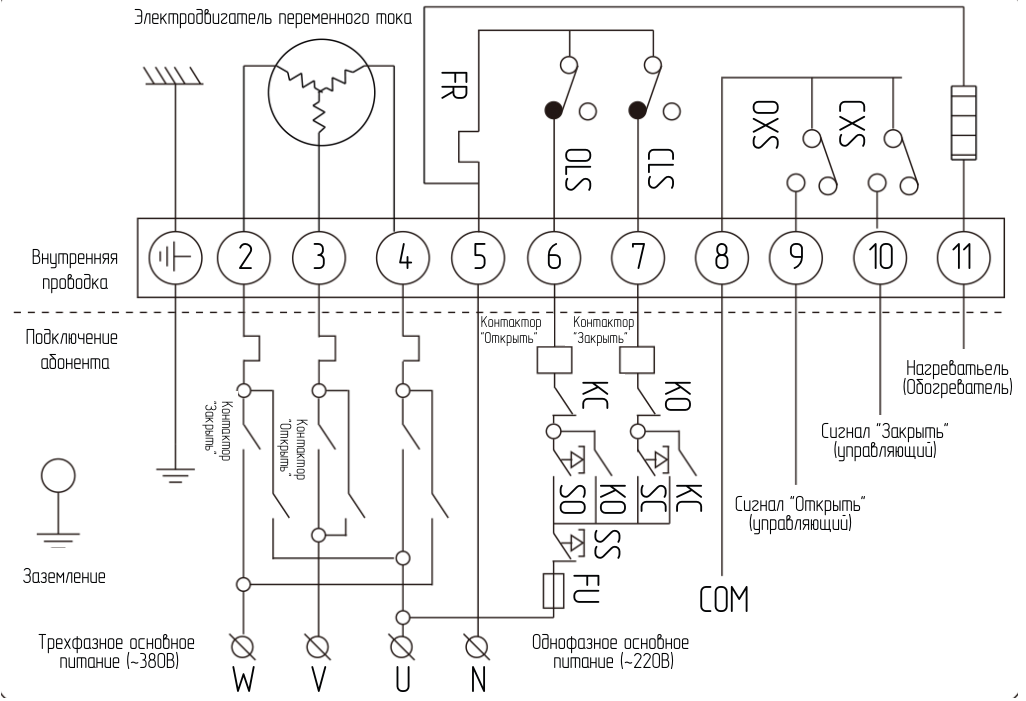

3ф/380В/50Гц

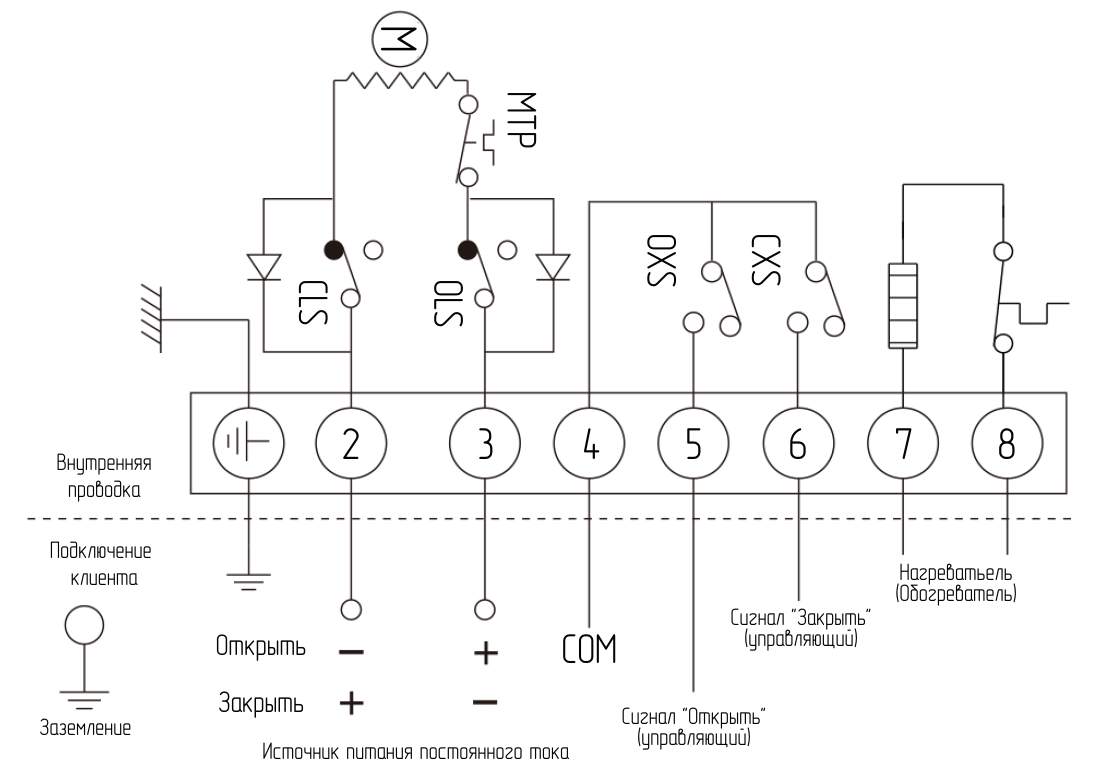

24V DC

Приводы QD1 не снабжены внутренним выключателем питания. Поэтому необходимо обеспечить главный выключатель питания при монтаже. Этот выключатель должен быть расположен поблизости от устройства и обязательно иметь маркировку главного выключателя питания привода. Установка также должна выключаться при скачке напряжения или содержать предохранители в соответствии со стандартом IEC 364-4-41 класса защиты 1 на соединения привода.
