Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Линейные электроприводы
/
Электропривод линейный СМАРТГИР ЭП, для регулирующих клапанов, 2,0...25,0 кН, IP67, 220/380ВАС, 24В DC

Электропривод линейный СМАРТГИР ЭП, для регулирующих клапанов, 2,0...25,0 кН, IP67, 220/380ВАС, 24В DC

Технические характеристики
Усилие тяговое 2,0....25,0 кН
Напряжение питания 220В/380В АС, 24B DC
Степень защиты IP65/67
Рабочая температура -45°C...70 °C
Взрывозащита нет
Управление трехпозиционное, аналоговое
Применение

СМАРТГИР ЭП  - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны ГРАНРЕГ серии КМ. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. СМАРТГИР ЭП может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Аналоговое управление с ЖК дисплеем и панелью местного управления. Применяется для установки как в помещениях, так и на улице с температурой окружающей среды до -45°С.  Возможно исполнение с протоколами связи Modbus/Profibus/HART.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный СМАРТГИР ЭП, для регулирующих клапанов, 2,0...25,0 кН, IP67, 220/380ВАС, 24В DC



ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР ЭП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

СМАРТГИР ЭП  - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны ГРАНРЕГ серии КМ. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. СМАРТГИР ЭП может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Аналоговое управление с ЖК дисплеем и панелью местного управления. Применяется для установки как в помещениях, так и на улице с температурой окружающей среды до -45°С.  Возможно исполнение с протоколами связи Modbus/Profibus/HART.




ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР ЭП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 2,0....25,0 кН
Напряжение питания  1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В DC
Рабочая температура -20°C...70°C
Степень защиты IP65
Ход штока 50...100 мм
Наличие взрывозащиты нет
Тип привода Регулирующий - S4 - ПВ 25% повторно-кратковременный
Управление
Трехпозиционное
Аналоговое
Ручной дублёр Есть, штурвал
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
ОПЦИИ • Дополнительные концевые выключатели (ДКВ)
• Преобразователь сигнала положения (ПСП)
• Потенциометр (ПТ)
• Низкотемпературное исполнение (-45°C...70 °C)
• Степень защиты оболочки IP67
• Аварийная сигнализация
• Протоколы обмена данными Modbus/Profibus/HART
• Интерфейс связи RS-485
• ЖК дисплей с панелью местного управления



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР ЭП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип  ЭП202   ЭП204 ЭП208 ЭП210 ЭП314 ЭП325
Усилие, (кН) 2 4 8 10 14 25
Потребляемая мощность, (Вт)  10 15 25 40 100 130
Ход штока, (мм)  50 50 60 60 100 100
Скорость, (мм/с)  0,7 0,7 1,0 1,0 1,1 1,1
Питающее напряжение Переменный ток 50Гц: 220В, 380В; Постоянный ток 24В
Управляющий сигнал  Трехпозиционный, аналоговый 4-20 мА (0-10В - опция)
Масса, (кг) 8 8 10 10 25 25

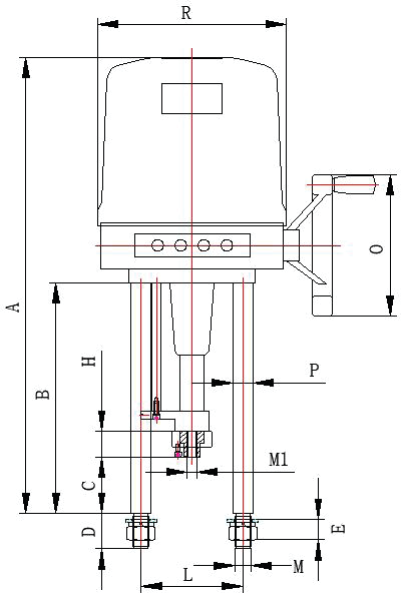

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР ЭП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип

A

B

C

D

E

H

O

L

M

P

R

M1

 Схема

ЭП202

460

235

65

35

20

25

100

100

М16

20

186

М10

ЭП204

ЭП208

458

235

45

35

20

25

120

100

М16

20

198

М12

ЭП210

505

255

55

ЭП314

717

450

70

45

25

25

120

155

М20

32

232

М16*1,5

ЭП325



ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА СМАРТГИР ЭП ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Напряжение   Схема

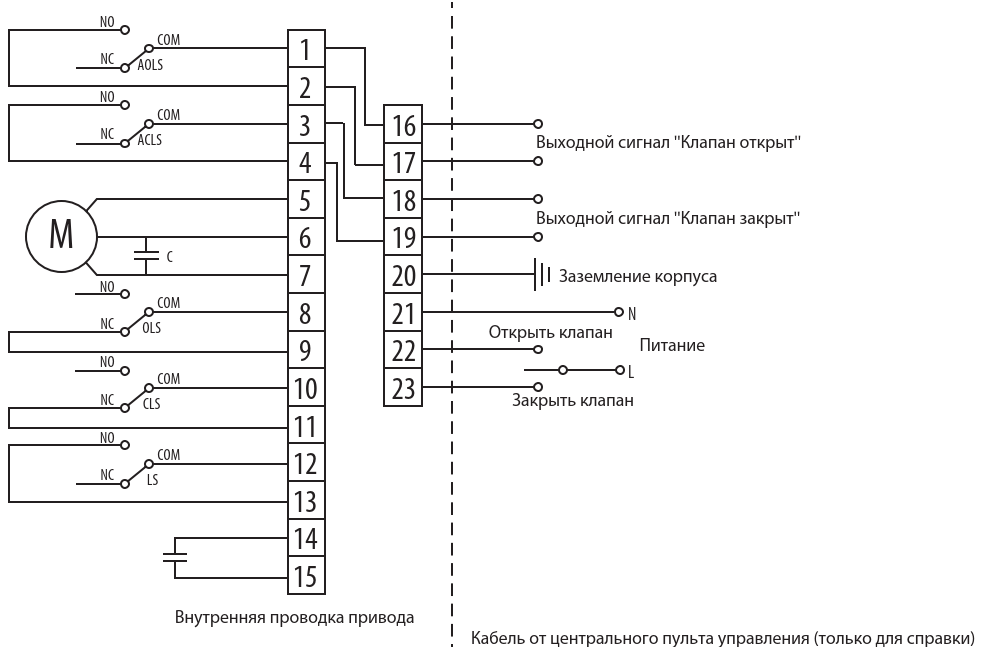

1ф/220В/50Гц



Cхема подключения электропривода с трехпозиционным
сигналом управления

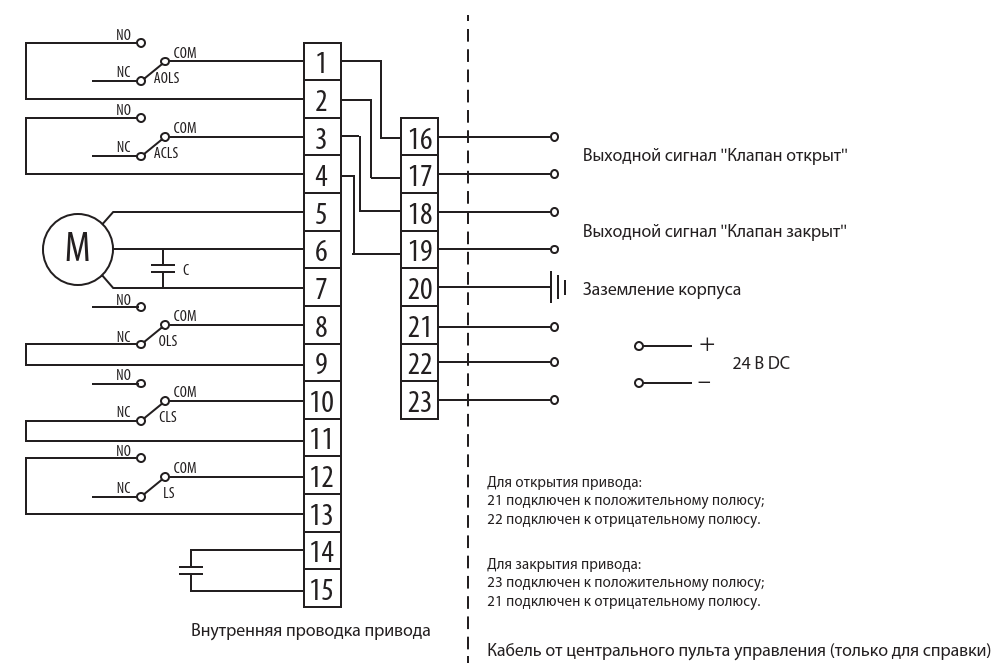

24В DC Cхема подключения электропривода с трехпозиционным
сигналом управления

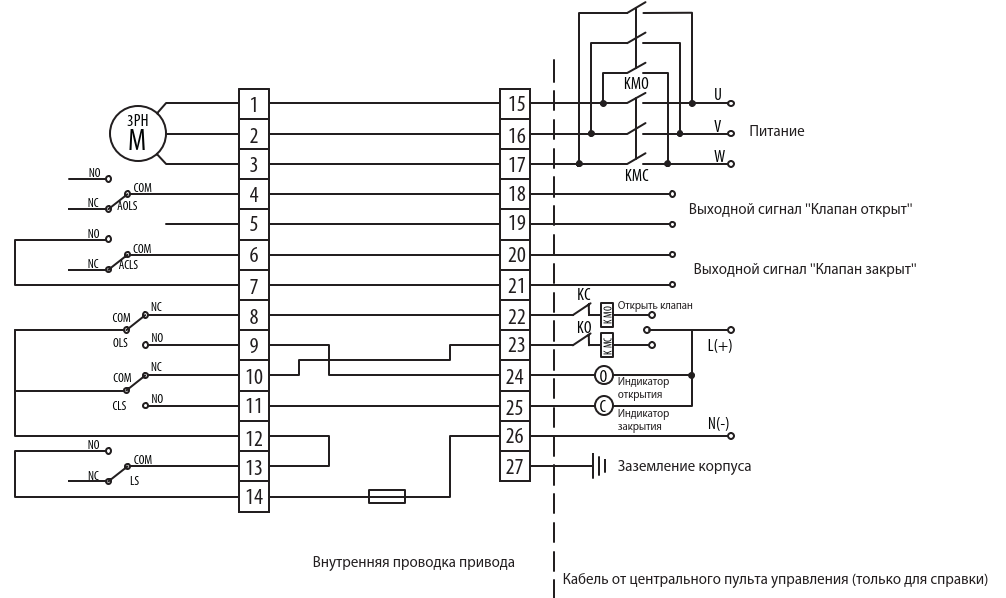

3ф/380В/50Гц

Cхема подключения электропривода с трехпозиционным
сигналом управления

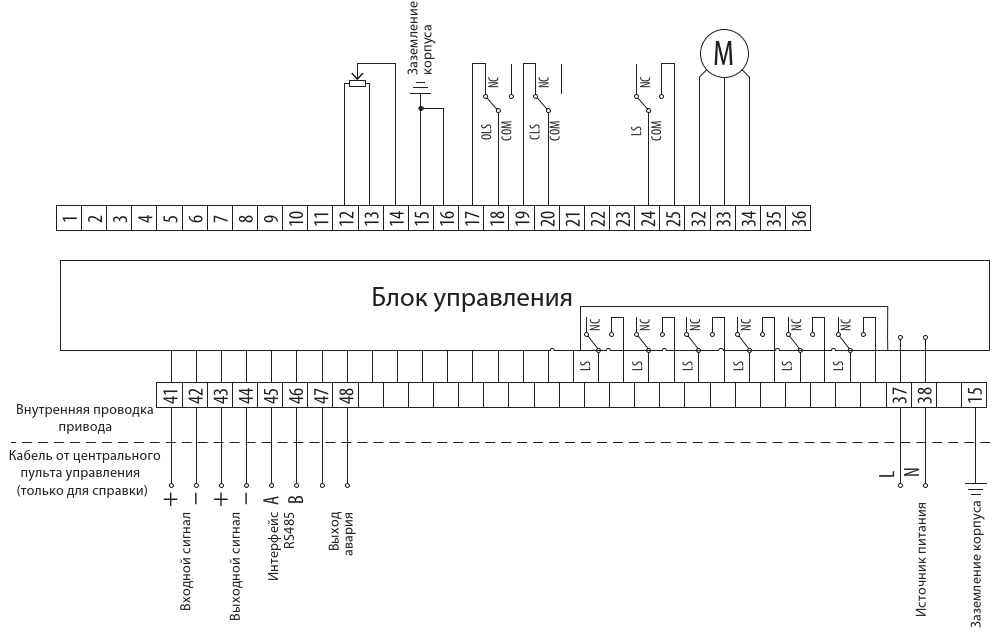

1ф/220В/50Гц

Cхема подключения интеллектуального электропривода
с аналоговым сигналом управления

 24В DC

Cхема подключения интеллектуального электропривода
с аналоговым сигналом управления

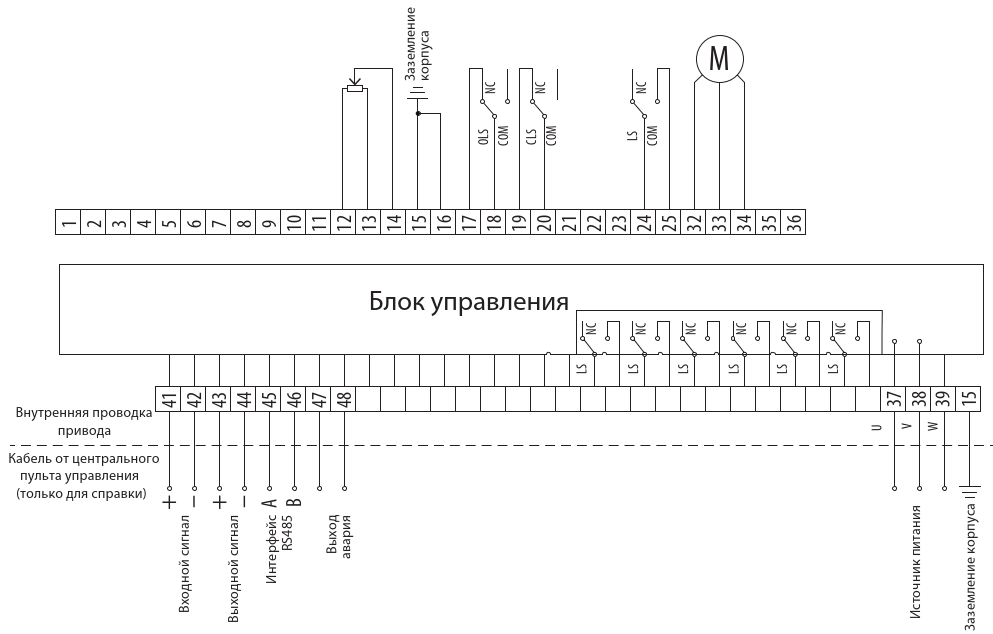

3ф/380В/50Гц Cхема подключения интеллектуального электропривода
с аналоговым сигналом управления
Обозначения
AOLS   Вспомогательный концевой выключатель открытого положения
ACLS Вспомогательный концевой выключатель закрытого положения
OLS  Концевой выключатель открытого положения
CLS  Концевой выключатель закрытого положения
LS Концевой выключатель ручного дублера
M  Двигатель
C  Электрическая емкость
