Предохранительный клапан GOETZE серия 492, свободное истечение на воздух, нержавеющая сталь, DN6...15, PN630/1500, Тмакс 200С, наружная резьба

Предохранительный клапан GOETZE серия 492, свободное истечение на воздух, нержавеющая сталь, DN6...15, PN630/1500, Тмакс 200С, наружная резьба

Технические характеристики
Условный диаметр 6...15мм
Условное давление 630...1500 бар
Давление настройки 50,0...1500,0 бар
Рабочая температура -60...+200°С
Тип присоединения резьбовое
Применение

Клапан предохранительный GOETZE 492 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты газовых систем с высоким давлением до 1500 бар. Клапан поставляется настроенным на указанное при заказе давление срабатывания. возможно исполнение на кислород.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 492, свободное истечение на воздух, нержавеющая сталь, DN6...15, PN630/1500, Тмакс 200С, наружная резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492

Клапан предохранительный GOETZE 492 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты газовых систем с высоким давлением до 1500 бар. Клапан поставляется настроенным на указанное при заказе давление срабатывания. возможно исполнение на кислород.

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492

Для защиты:

  • емкостей под давлением
  • систем под давлением

для воздуха и других нейтральных не ядовитых и не горючих газов, которые могут свободно выпускаться в атмосферу.

  • Компрессоры
  • Системы повышения давления воздуха
  • Окрасочные системы
  • Пневматические системы управления
  • Автомобильная и железнодороная техника



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492

Присоединение DN 6...15 мм
Условное давление вход PN 630/1500 бар
Условное давление выход --
Настройка давления срабатывания 50,0...1500,0 бар (настраивается и пломбируется на заводе)
Рабочая температура –60…+200 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Прямой, свободное истечение на воздух*, пружинный,
Присоединение к трубопроводу вход Наружная  резьба
Присоединение к трубопроводу выход свободное истечение или внутренняя резьба (защитный кожух)
ОПЦИИ
Обезжиривание
Исполнение  пассивированное - для обехжиренных продуктов для применения с кислородом
Хромирование или никелирование
защитный кожух сброса газов
Допуски по РМРС (Морской судовой регистр)

* - Исполнение на кислород с защитным кожухом

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492

Воздух, газы нейтральные



СЕРТИФИКАТЫ  ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492

Серия Материал DIN EN ASME
Материал корпуса на входе Нержавеющая сталь 1.4404 316 L
Материал корпуса на выходе Нержавеющая сталь 1.4404/1.4408 316 L
Внутренние части Нержавеющая сталь 1.4404 316 L
Нажимная пружина Нержавеющая сталь 51CrV4



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492


ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492
s Стандарт циллиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.
t Газоплотное исполнение полости пружины Для нейтральных и ненейтральных сред, без компенсации противодавления. Возможно только в исполнении с поворотным корпусом выпускной части и без подрыва.



СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492
G газообразный Воздух и подобные нейтральные газы



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492
K Стандартный, с подрывом вращающейся рукояткой (только для DN 10 + DN 15)
O Без подрыва



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492
m / - Стандарт со свободным выпуском рабочей среды в атмосферу 50 - 180 бар Наружная резьба BSP-P / - DIN EN ISO 228-1 / -
m / f с поворотным корпусом выпускной части 50 - 1500 бар Наружная резьба BSP-P / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-m/NPT-f с поворотным корпусом выпускной части 50 - 1500 бар Наружная резьба NPT / Внутренняя резьба NPT ANSI B1.20.1 / ANSI B1.20.1
ct/f с поворотным корпусом выпускной части 50 - 1500 бар cone & thread / Внутренняя резьба BSP-P Goetze ct / DIN EN ISO 228-1

Возможны специальные соединения для высокого давления.



УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492
MD / PAI Металлическое уплотнение / полиамидимид Уплотнительная шайба 50 - 630 бар (только для DN 10 и DN 15) -60oC до +200oC
MD / PEEK Металлическое уплотнение / Полиэфиркетон Уплотнительная шайба 50 - 1500 бар -60oC до +180oC



ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 492

Номинальный диаметр DN 6 8 10 15
Присоединение DIN EN ISO 228 G 1/4" (8)   1/4" (8) 1/4" (8)   1/4" (8)
  3/8" (10) 3/8" (10)   3/8" (10)   3/8" (10) 3/8" (10)
  1/2"(15) 1/2"(15)   1/2"(15)   1/2"(15) 1/2"(15)
  3/4"(20) 3/4"(20)   3/4"(20)   3/4"(20) 3/4"(20)
  1" (25) 1" (25)   1" (25)   1" (25) 1" (25)
Выход DIN EN ISO 228 G11 1/2" (15) 1/2" (15) 1/2" (15) 1/2" (15)
3/4" (20) 3/4" (20) 3/4" (20) 3/4" (20)
1" (25) 1" (25) 1" (25) 1" (25)
форма   B II B II B III B II B III B I B I
Установочный размер в мм H 172 172 174 172 174 133 134
H1 max 41,5 43 48 43 48 ca. 28 ca. 30
h 2/15/16 12/15/16 12/15/16 12/15/16 12/15/16
L max 43 43 50 43 50 43 45
SW 27 27 27 30
do 3 4,5 6 9
Вес kg 1,4 1,4 2,2 1,4 2,2 0,7 0,9
Диапазон установки bar 150-1100 150-1150 1150-1500 100-600 600-900 600-1000 50-500 50-630 50-250
Диапазон установки ASME psi 2175-15950 2175 - 16675 16675-21750 1450-8700 8700-13050 8700-14500 725-7250 725-9135 725-3625

1только для исполнения с поворотным корпусом выпуска и в зависимости от выбора диаметра выходного отверстия.

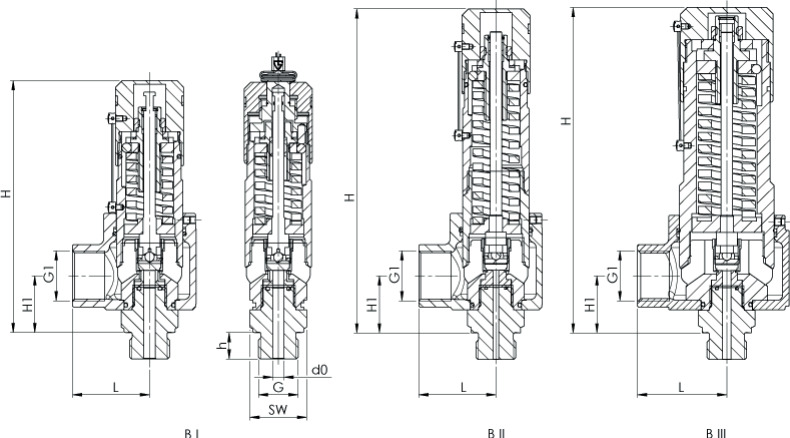

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 492



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 492

Номинальный диаметр DN 8 10 15
Устанавливаемое давление бар
Воздух нм3/ч
















































 		 50 787 1867
60 941 2233
70 1095 2600
80 1250 2967
90 1404 3333
100 1559 3700
110 1713 4067
120 1868 4433
130 2022 4800
140 2177 5167
150 2331 5533
160 2486 5900
170 2640 6266
180 2795 6633
190 2949 7000
200 3104 7366
210 3258 7733
220 3413 8100
230 3567 8466
240 3722 8833
250 3876 9200
260 4031
270 4185
280 4340
290 4494
300 4649
310 4803
320 4958
330 5112
340 5267
350 5421
360 5576
370 5730
380 5885
390 6039
400 6194
410 6348
420 6503
430 6657
440 6812
450 6966
