Предохранительный клапан GOETZE серия 642, латунь, DN15...65, PN16, Тмакс 200С, резьбовой/фланцевый

Технические характеристики

Условный диаметр	15...65 мм
Условное давление	16 бар
Давление настройки	0,5...16,0 бар
Рабочая температура	-50...+200°С
Тип присоединения	резьбовое, фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 642 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан GOETZE серия 642, латунь, DN15...65, PN16, Тмакс 200°С, резьбовой/фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

Применяется для защиты:

сосудов/систем под давлением с нейтральными/не нейтральными парами, газами и жидкостями
паровых котлов и паровых систем с водяным паром в соответствии с конкретными нормами и правилами использования соответсвующей конструкции и уплотнения.
Машиностроение
Защита насосов
Системы повышения давления воды/воздуха
Холодильная техника
Паровые и промышоенные котлы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

Присоединение	DN 15..65 мм
Условное давление вход	PN 16 бар
Условное давление выход	PN 10/16 бар
Настройка давления срабатывания	0,5...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–50…+205 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Фланцевое или внутренняя резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	Обезжиривание Хромирование или никелирование Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь	CW617N	CW617N
Внутренние части, соприкасающиеся с рабочей средой	Нержавеющая сталь	1.4404	316L
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

Стандартное, с мембраной

Мембрана предотвращает попадание в полость пружины рабочей среды и защищает трущиеся и движущиеся части от рабочей среды.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

L	C подрывом рычагом
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ВХОД /ВЫХОД

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
FLDIN/f	Стандарт	Фланцевые соединения (от DN25) / Внутренняя резьба BSP-P	DIN EN 1092 / DIN EN ISO 228-1

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

PTFE / EPDM	Политетрафторэтилен /Этилен-Пропилен-Диен (Стандарт)	Уплотнительная шайба и формованная мембрана	-50^oC до +205^oC
EPDM / EPDM	Этилен-Пропилен-Диен / Этилен-Пропилен-Диен	Уплотнительная шайба и формованная мембрана	-50^oC до +150^oC
PTFE / FKM	Политетрафторэтилен / Фторуглерод	Уплотнительная шайба и формованная мембрана	-30^oC до +200^oC
FKM / FKM	Фторуглерод / Фторуглерод	Уплотнения из эластомеров и формованная мембрана	-20^oC до +200^oC

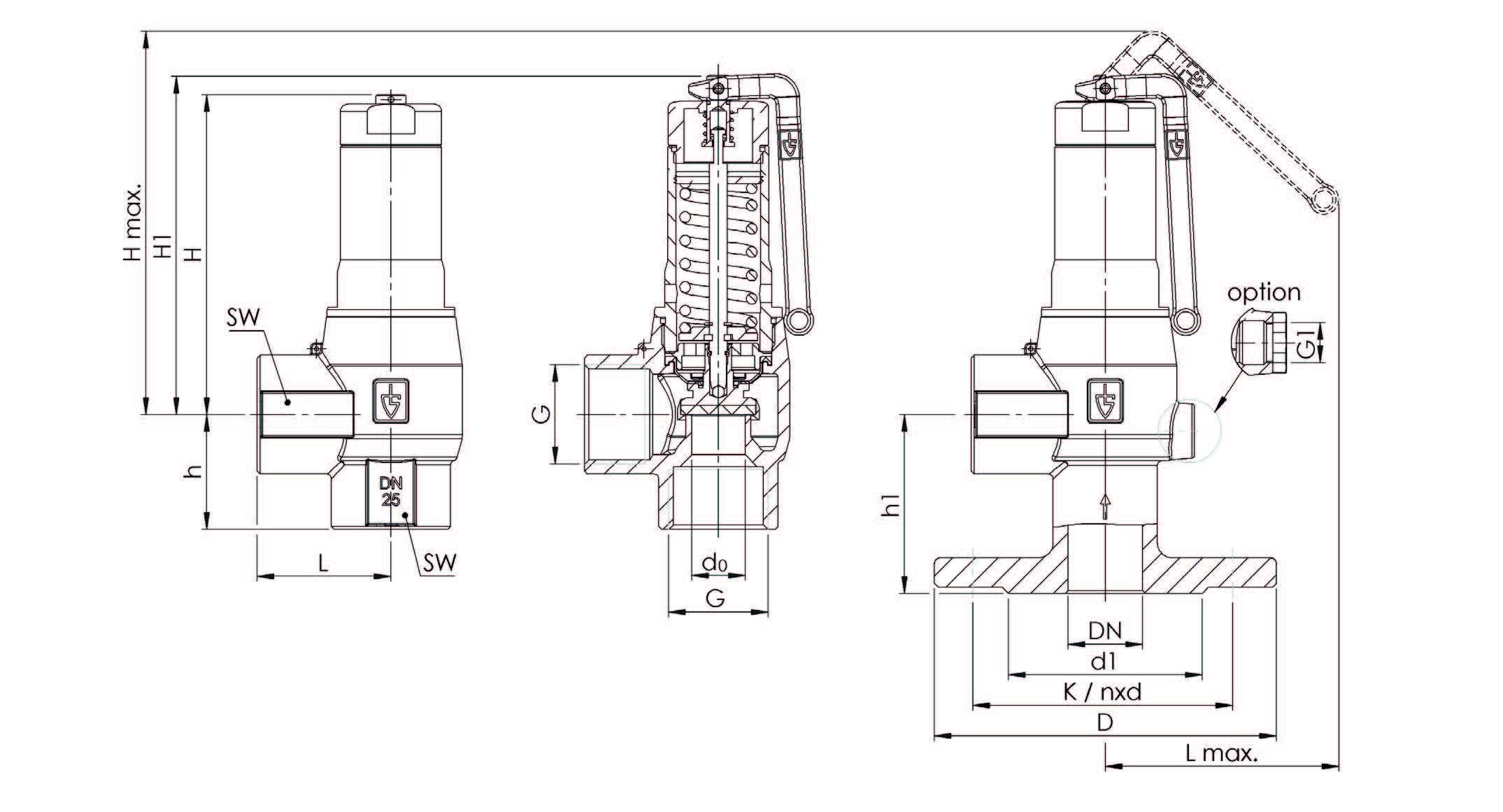

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 642

Номинальный диаметр	DN	15	20	25	32	40	50	65
Присоединение DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2 1/2"(65)
Присоединение DIN EN 1092-3	DN / PN			25 / 16	32 / 16	40 / 16	50 / 16	65 / 16
Присоединение ANSI B 16.24	NPS / CLASS			1" / 150	1 1/4" / 150	1 1/2" / 150	2" / 150	2 1/2" / 150
Выход DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1"(25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2 1/2" (65)
Установочный размер в мм	L	35,5	42,5	45	48	58	68	80
	Lmax	63	75	77	102	145	150	155
	H	82	97	107	132	168	199	240
	H1	90	106	120	150	192	229	276
	Hmax	102	120	133	153	210	252	298
	h	28	36	38	39	45	55	65
	h1			60	66	73	83	96
	D DIN / ANSI			115 / 110	140 / 115	150 / 125	165 / 150	185 / 180
	d1 DIN / ANSI			65 / 50,8	76 / 63,5	84 / 73	99 / 92,1	118 / 104,8
	SW	27	34	41	50	60	70	90
	do	13	15	18	23	30	39	48
	G1			1/4"	1/4"	1/4"	1/4"	1/4"
	K / nxd (DIN)			85 / 4x14	100 / 4x18	110 / 4x18	125 / 4x18	145 / 4x18
	K / nxd (ANSI)			79,4 / 4x15,9	88,9 / 4x15,9	98,4 x 4x15,9	120,7 / 4x19,1	139,7 / 4x19,1
Коэффициент пропускной	w /Kdr (F)	0,41	0,39	0,43	0,43	0,38	0,38	0,38
ISO 4126-1	w /Kdr (D/G)¹	0,6	0,56	0,63	0,63	0,55	0,55	0,55
Коэффициент пропускной	w /Kdr (F)	0,43	0,43	0,43	0,43	0,36	0,36	0,36
ASME-Code Sec. VIII Div. 1	w /Kdr (D/G)	0,65	0,65	0,65	0,65	0,55	0,55	0,55
Вес	кг	0,5	0,8	1,1	1,7	3,3	5,8	8,9
	кг FLDIN/ FLANSI			2,0 /1,9	3,4 / 2,9	4,1 / 3,5	8,4 / 7,9	12,0 / 11,8
Диапазон установки	бар	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16
Диапазон установки ASME	psi	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232

¹Коэффициент пропускной способности при давлениях настройки >3,5 бар. Для меньших давлений см. данные в таблице пропускных способностей.
