Технические характеристики
| Тип модуля |
узел подпитки модулей |
| Условное давление |
16/25 бар |
| Рабочая температура |
0....+150°С |
Применение
Основное назначение модуля подпитки БИТП ГРАНБТП - это обеспечение подачи воды из ХВС, поступающий в БИТП после модуля ввода и учёта непосредственно в модуль независимой системы отопления с заданным системой давлением, а точнее в его независимый контур для компенсации возможных утечек.
Получить тех. описание на email
Опросный лист on-line
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Блочный ИТП - ГРАНБТП: модуль подпитки
ОПИСАНИЕ МОДУЛЯ МОДУЛЯ ПОДПИТКИ
Блочный ИТП является модульной конструкцией, где каждый модуль это готовый элемент для подключения к работе по обеспечению теплом или ГВС как промышленных зданий, так и многоквартирных домов.

Первым блоком является модуль ввода и учёта тепла, который производит учёт потребляемой энергии.
Вторым блоком обычно является блок системы отопления с зависимой или независисомой системой. Основное отличие независимой в том, что вода из центральной теплосети не подается в систему отопления здания, а идет на теплообменник, который в свою очередь нагревает внутреннюю систему отопления. При этом данная система может требовать установки еще одного модуля - это модуль подпитки. Основное назначение - это обеспечение подачи воды из ХВС, поступающий в БИТП после модуля ввода и учёта непосредственно в модуль независимой системы отопления с заданным системой давлением, а точнее в его независимый контур для компенсации возможных утечек.

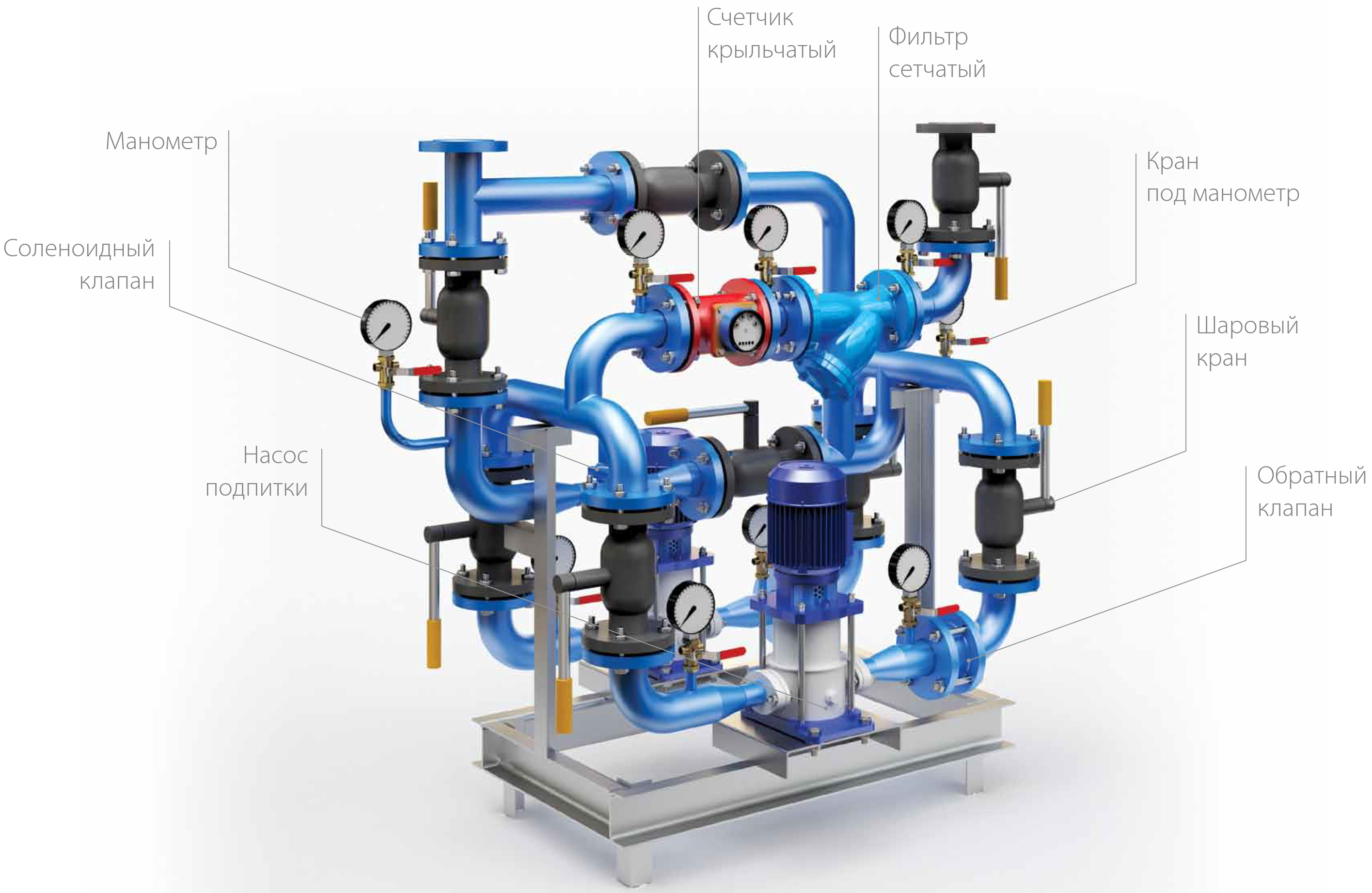

КОНСТРУКТИВНАЯ СХЕМА МОДУЛЯ МОДУЛЯ ПОДПИТКИ

На стороне подачи воды от системы ХВС (после модуля ввода и учёта) устанавливается запорный клапан, после котого идет установка нормально закрытого отсечного соленойдного клапана и далее на линию подачи среды на насосы подачи воды на модель независимой системы отопления ( рабочий + резервный). Линия ввода подпитки обеспечена байпасом соленойдного клапана. Перед насосами установлены обратные клапана для олбеспечения нахождения насосов в постояннои режиме "под заливом". После Насосов через запорные клапана и счетчик, вода через фильтр поступает непосредственно в внутренний контур модуля независимой системы отопления.

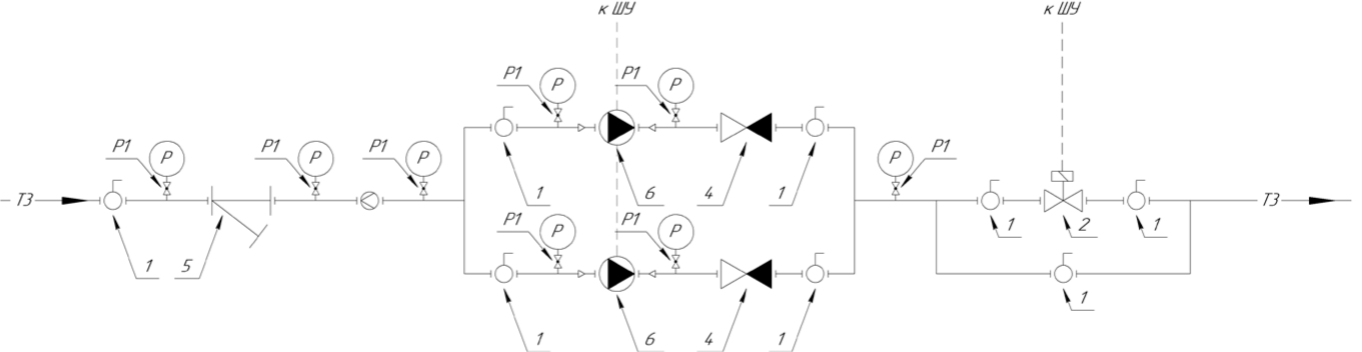

ПРИНЦИПИАЛЬНАЯ СХЕМА МОДУЛЯ МОДУЛЯ ПОДПИТКИ

| 1 |
Шаровый кран |
6 |
Насос подпитки |
| 2 |
Соленоидный клапан |
Р |
Манометр |
| 3 |
Шаровый кран сливной |
Р1 |
Кран под манометр |
| 4 |
Обратный клапан |
РS |
Реле давления |
| 5 |
Фильтр сетчатый |
SE |
Счетчик крыльчатый |

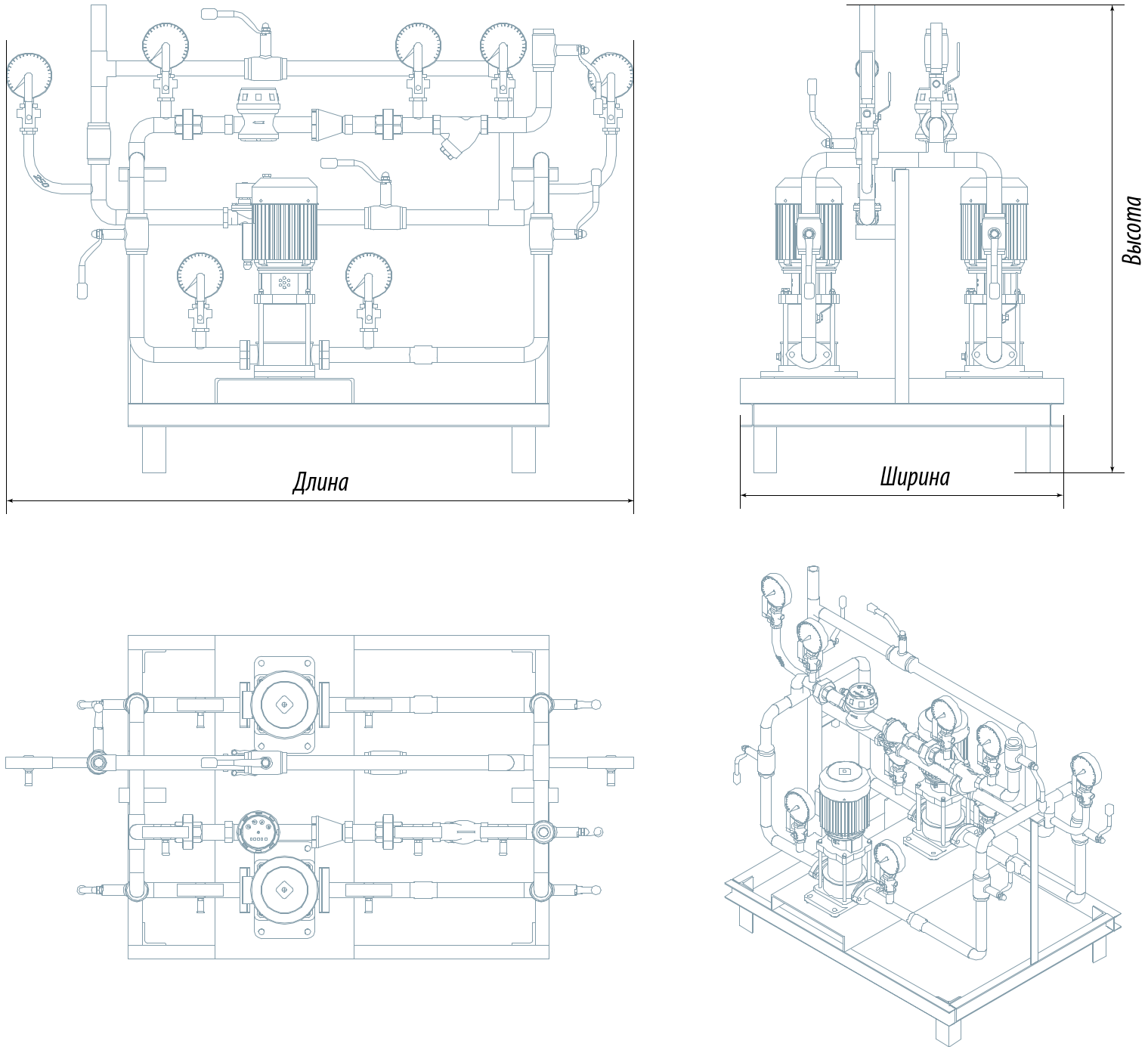

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ ПОДПИТКИ ГРАНБТП (стандартное исполнение)

| Маркировка БТП |
Dy1 трубопровод
подпитки, мм |
Габаритные размеры, мм |
Масса,
кг |
| Длина |
Ширина |
Высота |
| «Гранбтп»_0,025-УП-ПН2 |
25 |
1360 |
700 |
1000 |
150 |
| «Гранбтп»_0,032-УП-ПН2 |
32 |
1410 |
700 |
1100 |
180 |
| «Гранбтп»_0,040-УП-ПН2 |
40 |
1460 |
700 |
1250 |
250 |
| «Гранбтп»_0,050-УП-ПН2 |
50 |
1510 |
750 |
1450 |
330 |
| «Гранбтп»_0,065-УП-ПН2 |
65 |
1560 |
800 |
1500 |
400 |
