Обратный клапан ГРАНЛОК RD40, поворотный, нерж.сталь, DN50...300, PN16/40, фланцевый

Технические характеристики

Условный диаметр	50...300 мм
Условное давление	16/40 бар
Рабочая температура	до 300 °С
Тип присоединения	Фланцевый
Тип запорного элемента	Поворотный

Применение

ГРАНЛОК RD40 -это обрантые клапана поворотного типа, из нержавеющей стали и предназначены для защиты трубопроводов от обратного потока рабочей среды.устаналиваются на трубопроводы, транспортирующих техническую горячую, холодную воду, пар, нефтепродукты, масла, агрессивные среды, к которым стойки материалы обратного клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Обратный клапан ГРАНЛОК RD40, поворотный, нержавеющая сталь, DN50...300, PN16, Тмакс 300°C, фланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD40

Обратный клапан ГРАНЛОК RD30 применяется для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, насыщенный пар, нейтральные среды. Подпружиненная конструкция. Принцип действия: под действием рабочей среды створка клапана открывается, пропуская поток в прямом направлении. Когда поток рабочей среды идет в обратном направлении, сила тяжести и поток закрывают створку клапана, что предотвращает прохождение обратного потока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD40

Присоединение	DN 50...300 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+300 °С
Тип обратного клапана	Поворотный
Класс герметичности по ГОСТ 9544-2015	D - мет. уплотнение
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК RD40

Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.

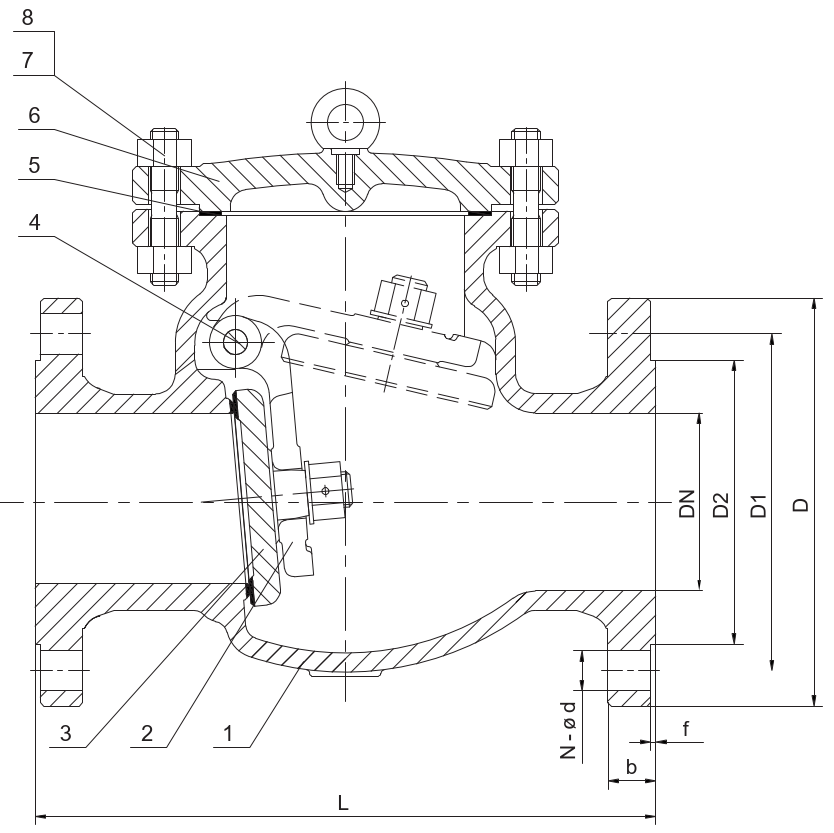

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD40

Позиция	Материал	Схема
1. Корпус	03X17H14М3 (316)
2. Диск	03X17H14М3 (316)
3. Рычаг	03X17H14М3 (316)
4. Вал	03X17H14М3 (316)
5. Прокладка	08Х18Н10 (304)+графит
6. Крышка	03X17H14М3 (316)
7. Шпилька	08Х18Н10 (304)
8. Гайка	08Х18Н10 (304)

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD40

DN, (мм)	D, (мм)	D1, (мм)	D2	b	f	N-d	L	Масса, кг	Kv
50	165	125	102	18	3	4-∅18	230	15	96,3
65	185	145	122	18	3	4-∅18	290	22,5	151
80	200	160	138	20	3	8-∅18	310	27,5	209
100	220	180	158	20	3	8-∅18	350	37	332
125	250	210	188	22	3	8-∅18	400	54,5	585
150	285	240	212	22	3	8-∅22	480	81	867
200	340	295	268	24	3	12-∅22	550	130	1253
250	405	355	320	26	3	12-∅26	650	212,5	1780
300	460	410	378	28	4	12-∅26	750	308	2370

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD40

03X17H14М3 (316) PN16
Температура, ^oС	Давление, бар
-60	16
150	16
200	12,8
300	9,6

Фланцевое присоединение согласно стандарту DIN 2501 (возможно исполнение по DIN 2635 на PN 40 бар) / EN1092-1.
