Вентиль запорный АДЛ ГРАНВЕНТ KV45, сильфонный, стальной, DN15...400 мм, PN40, фланцевый, управление - штурвал

Вентиль запорный АДЛ ГРАНВЕНТ KV45, сильфонный, стальной, DN15...300, PN40, фланцевый, управление - штурвал, электропривод

ОПИСАНИЕ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV45

Запорные вентиля ГРАНВЕНТ KV45 применяются как запорная арматура  в трубопроводах для пара, горячей и холодной воды в системах тепло- и водоснабжения. Седельная конструкция обспечивает герметичность класса А на высоких температурах. Сильфонное уплотнение не требует обсуживания и гарантирует отсутствие протечек по штоку вентиля. Для паровых систем применение запорных вентилей  ГРАНВЕНТ KV45 более актуально, чем клиновые задвижки или шаровые краны. Возможно применение на системах с термомаслом. Возможно исполнение с электроприводом СМАРТГИР

УСТАНОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV45

ГРАНВЕНТ KV45 устанавливается произвольно, направление потока должно совпадать со стрелкой на корпусе. На горизонтальном участке рекомендовано устанавливать с расположением штока вверх, или под углом до 90 градусов относительно оси. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля. Следует знать, что частицы окалины всегда имеют более высокую твердость, чем уплотнительная поверхность запороного вентиля, выполненная из нержавеющей стали, поэтому попадание окалины на поверхность между седлом и плунжером всегдща будет вызывать повреждение последних.

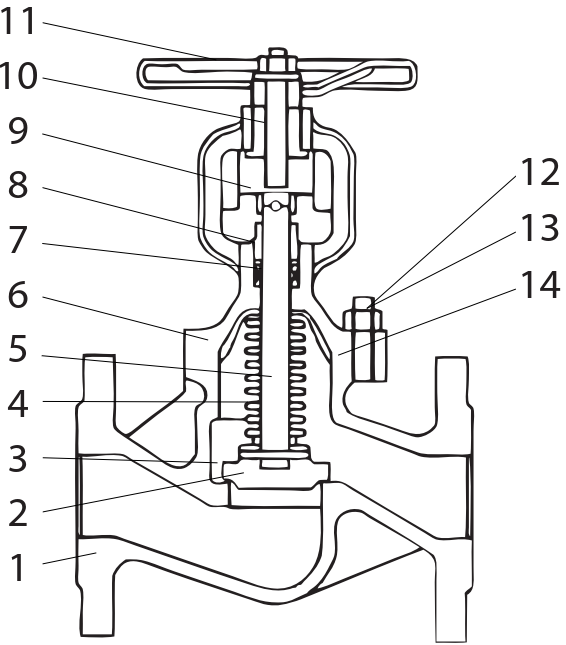

СПЕЦИФИКАЦИЯ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV45

Позиция	Материал	Схема
1.  Корпус	Сталь GS-C25
2. Диск	Нерж. сталь Х10Cr13
3.  Шпонка	Нерж. сталь Х7Cr13
4. Сильфон	Нерж. сталь Х12CrNiTi18 9
5.  Шток	Нерж. сталь X10Cr13
6. Крышка	Сталь GS-С25
7. Уплотнение	Графит
8. Сальник	Сталь GS-C25
9. Индикатор положения	Сталь
10. Подшипник	PTFE
11. Штурвал	Сталь GS-C25
12. Болт	Сталь
13. Гайка	Сталь
14. Прокладка корпуса	Нерж. сталь, графит

Примечание: KV45 обладает улучшенной конструкцией уплотнения – сильфоном из нержавеющей стали, благодаря чему исключаются утечки по штоку. Данный тип клапана не требует сервисного обслуживания, т. к. в конструкцию кроме сальникового уплотнения включен сильфон.

Фланцевое присоединение согласно стандарту DIN2501 (DIN2635 на PN 4,0) / EN1092-1. Возможно использование ответных фланцев российского производства согласно ГОСТ 12821-80 на PN 4,0.

ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV45

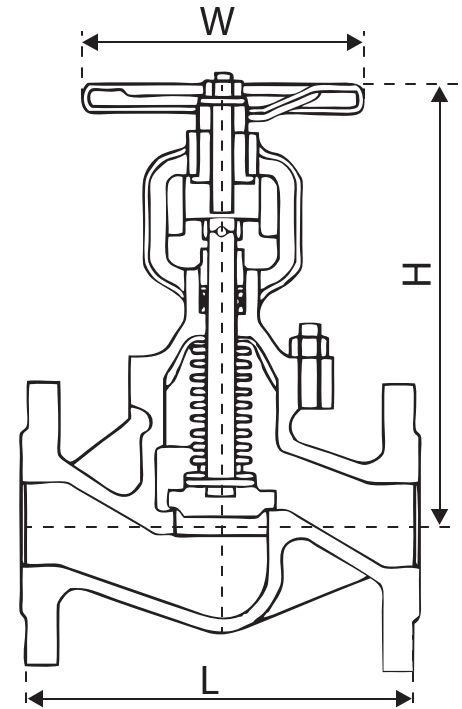

ГАРАБРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV45

Артикул	DN	L	H	W	Kvs, (м3/ч)	Масса, (кг)	Схема
BO03A102697	15	130	202	130	4,2	4
BO03A102707	20	150	202	130	7,4	5
BO03A102711	25	160	210	130	12	6
BO03A102712	32	180	210	130	19	7
BO03A102715	40	200	230	150	30	9
BO03A102717	50	230	230	150	47	12
BO03A102719	65	290	245	180	77	16
BO03A102722	80	310	265	180	120	26
BO03A102724	100	350	350	200	188	37
BO03A102726	125	400	380	200	288	57
BO03A102727	150	480	415	400	410	84
BO03A102728	200	600	550	450	725	166
BO03A102729	250	730	730	450	1145	290
BO03A102730	300	850	795	500	1635	400
BO03A102732	350	980	940	500	2225	615
BO03A102733	400	1100	1030	500	2906	990

МАРКИРОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV45

KV   45  .  03  .  02  .  100  .  40  .  Ф/-

* - модели привода и опции указываются далее через "/"

Вентиль запорный АДЛ ГРАНВЕНТ KV45 — это фланцевый запорный клапан сильфонного типа, предназначенный для перекрытия потока рабочей среды в трубопроводных системах. Модель производится компанией ООО Торговый Дом АДЛ (Россия) и относится к серии KV45. Данный тип арматуры востребован в системах отопления, водоснабжения, теплоснабжения и пароконденсатных сетях, где требуется высокая герметичность и надежность.

Корпус вентиля изготовлен из углеродистой стали GS-C25, что обеспечивает прочность и стойкость при работе с паром, горячей и холодной водой, а также с нейтральными средами при высоком давлении. Герметизация штока обеспечивается сильфоном из нержавеющей стали X12CrNiTi18 9, что исключает утечки рабочей среды и делает клапан необслуживаемым в течение срока службы. Фланцевое присоединение соответствует стандарту DIN2501 (DIN2635 на PN 4,0 МПа) / EN1092-1 и позволяет использовать ответные фланцы российского производства по ГОСТ 33259-2015.

Управление вентилем осуществляется вручную с помощью штурвала. Направление потока должно совпадать со стрелкой на корпусе — это важно учитывать при монтаже.

Технические характеристики

Конструкция и принцип работы

Вентиль KV45 относится к запорной арматуре сильфонного типа. Конструкция включает:

• корпус из углеродистой стали — обеспечивает прочность и устойчивость к рабочим средам;
• сильфон из нержавеющей стали — герметично соединен с корпусом и штоком, исключая утечки;
• седло и диск — образуют затвор с уплотнением металл-металл, перекрывающий поток при вращении штурвала;
• шток — передает усилие от штурвала к затвору;
• штурвал — ручной орган управления.

Благодаря сильфону, вентиль не требует регулярного обслуживания сальникового узла, что снижает затраты на эксплуатацию и повышает герметичность. Это особенно важно для систем с паром и горячей водой при высоком давлении.

Область применения

Вентили АДЛ ГРАНВЕНТ KV45 применяются в следующих системах:

• отопление и теплоснабжение;
• водоснабжение (горячее и холодное);
• пароконденсатные системы;
• промышленные трубопроводы с нейтральными средами.

Арматура подходит для установки на трубопроводах промышленных объектов, в ЖКХ, на тепловых пунктах и в котельных.

Преимущества вентиля KV45

• сильфонное уплотнение — исключает утечки по штоку;
• не требует обслуживания — не нужен регулярный поджим сальника;
• стальной корпус — надежность и стойкость при высоком давлении;
• фланцевое присоединение — удобство монтажа и демонтажа;
• работа с паром до +400 °C и водой при PN40;
• российское производство — доступные сроки поставки и сервис.

Монтаж и эксплуатация

При установке вентиля необходимо:

1. Убедиться, что внутренние полости трубопровода очищены от грязи, окалины, песка и других частиц — это предотвратит повреждение седла и диска.
2. Устанавливать вентиль произвольно, но направление потока должно совпадать со стрелкой на корпусе.
3. Использовать фланцы и крепеж, соответствующие стандарту DN и PN.

Сервисное обслуживание сильфонного узла не требуется, однако при износе сильфона клапан подлежит замене.

Класс герметичности

Вентиль KV45 имеет затвор с уплотнением металл-металл. Для арматуры с металлическим седлом норма утечки соответствует классу D по ГОСТ 9544-2015 (ISO 5208).

Как купить вентиль АДЛ ГРАНВЕНТ KV45

Чтобы заказать вентиль запорный АДЛ ГРАНВЕНТ KV45:

1. Добавить товар в корзину на сайте или отправить заявку через форму обратной связи.
2. Указать требуемый DN (15–400 мм), количество и артикул.
3. Согласовать цену, скидку и условия поставки с менеджером.

Оплата — безналичный расчет для юридических лиц. Доставка осуществляется по всей России: Москва, Санкт-Петербург и другие города. Возможен самовывоз со склада в наличии.

Сопутствующие товары

В каталоге компании Академия Тепла вы также найдете:

• краны шаровые — для быстрого перекрытия потока;
• задвижки — для магистральных трубопроводов;
• клапаны обратные — защита от обратного потока;
• фильтры — очистка воды и газа от загрязнений;
• конденсатоотводчики — для пароконденсатных систем;
• регуляторы давления — поддержание заданных параметров;
• манометры и термометры — измерительные приборы;
• компенсаторы — компенсация тепловых расширений;
• воздухоотводчики — удаление воздуха из систем;
• насосы циркуляционные и дренажные — для водоснабжения и отопления.

Часто задаваемые вопросы

Чем сильфонный вентиль отличается от сальникового?

Сильфонный вентиль использует сильфон из нержавеющей стали для герметизации штока, что исключает утечки и не требует обслуживания. Сальниковый требует периодического поджима уплотнения.

Можно ли использовать KV45 для пара?

Да, вентиль АДЛ ГРАНВЕНТ KV45 рассчитан на работу с паром при температуре до +400 °C и давлении до 40 бар.

Нужны ли ответные фланцы?

Да, для монтажа требуются ответные фланцы по ГОСТ 33259-2015 или DIN2501/EN1092-1.

Какой класс герметичности у вентиля?

Вентиль обеспечивает герметичность класса D по ГОСТ 9544-2015 (уплотнение металл-металл).
