Вентиль запорный АДЛ ГРАНВЕНТ KV16, сальниковый, чугунный, DN15...300, PN16, фланцевый, управление - штурвал

Вентиль запорный АДЛ ГРАНВЕНТ KV16, сальниковый, чугунный, DN15...300, PN16, фланцевый, управление - штурвал

Технические характеристики
Условный диаметр 15...300 мм
Условное давление 16 бар
Рабочая температура -10...+300°С
Уплотнение по штоку сальниковое
Тип присоединения фланцевое
Тип управления штурвал
Применение

ГРАНВЕНТ KV16 - это запорный вентиль с сальниковым уплотнением по штоку и  применяются как запорная арматура  в трубопроводах для пара, горячей и холодной воды в системах теплоснабжения. Седельная конструкция с металлическим седлом и плунжером обспечивает герметичность класса А на высоких температурах. Для паровых систем применение запорных вентилей ГРАНВЕНТ KV16 более актуально, чем клиновые задвижки или шаровые краны, так как при  открытии  обеспечивается равномерное распределение конденсата и существенно снижается риск образования гидравлического удара. Сальниковое уплотненение требует периодического обслуживания и подтягивания для обеспечение герметичности по штоку.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Вентиль запорный АДЛ ГРАНВЕНТ KV16, сальниковый, чугунный, DN15...300, PN16, фланцевый, управление - штурвал



ОПИСАНИЕ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

ГРАНВЕНТ KV16 - это запорный вентиль с сальниковым уплотнением по штоку и  применяются как запорная арматура  в трубопроводах для пара, горячей и холодной воды в системах теплоснабжения. Седельная конструкция с металлическим седлом и плунжером обспечивает герметичность класса А на высоких температурах. Для паровых систем применение запорных вентилей ГРАНВЕНТ KV16 более актуально, чем клиновые задвижки или шаровые краны, так как при  открытии  обеспечивается равномерное распределение конденсата и существенно снижается риск образования гидравлического удара. Сальниковое уплотненение требует периодического обслуживания и подтягивания для обеспечение герметичности по штоку.



УСТАНОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

ГРАНВЕНТ KV16 устанавливается произвольно, направление потока должно совпадать со стрелкой на корпусе. На горизонтальном участке рекомендовано устанавливать с расположением штока вверх, или под углом до 90 градусов относительно оси. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля. Следует знать, что частицы окалины всегда имеют более высокую твердость, чем уплотнительная поверхность запороного вентиля, выполненная из нержавеющей стали, поэтому попадание окалины на поверхность между седлом и плунжером всегдща будет вызывать повреждение последних.

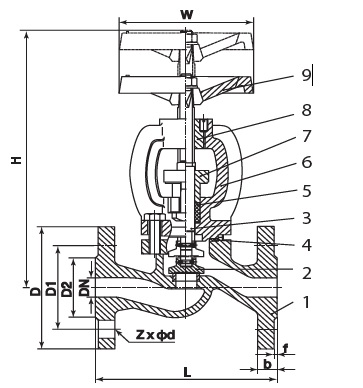

СПЕЦИФИКАЦИЯ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

№ позиция Материал Схема
1 Корпус Чугун GG25
2 Клапан Нерж. сталь Х20Cr13
3 Шток Нерж. сталь Х20Cr13
4 Прокладка корпуса Графит
5 Крышка Чугун GG25
6 Сальниковая набивка Графит
7 Сальник Чугун
8 Втулка Бронза
9 Штурвал Сталь



ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

t, (oС) –10 120 150 180 200 230 250 300
PN, (МПа) 1,6 1,6 1,44 1,34 1,28 1,18 1,12 0,96



ГАРАБРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

Артикул DN L D D1 D2 Zхd b–f W H Kv, (м3/ч) Масса, (кг)
  15 130 95 65 45 4х14 14-2 96 180/167 5,9 3,5
  20 150 105 75 58 4х14 16-2 96 179/166 7,4 4
  25 160 115 85 68 4х14 16-2 120 200/183 13 5
  32 180 140 100 78 4х18 16-2 140 231/215 18 8
  40 200 150 110 88 4х18 16-3 140 247/220 30 9,5
  50 230 165 125 102 4х18 18-3 200 270/239 41 14
  65 290 185 145 122 4х18 18-3 200 306/266 79 20
  80 310 200 160 138 8х18 20-3 240 363/317 115 28
  100 350 220 180 158 8х18 20-3 280 397/339 181 39
  125 400 250 210 188 8х18 22-3 360 472/411 225 60
  150 480 285 240 212 8х22 22-3 360 514/441 364 78
  200 600 340 295 268 12х22 24-3 400 576/498,5 690 128



МАРКИРОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

KV   16  .  01  .  01  .  100  .  16  .  Ф/-

Наименование Модель клапана KV
Серия Корпус - серый чугун GG25 Сальниковое уплотнение штока Тип присоединения - фланцевое 16
Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - сварное 17
Корпус - серый чугун GG25 Сильфонное уплотнение штока Тип присоединения - фланцевое 31
Корпус - нерж.сталь CF8 Сильфонное уплотнение штока Тип присоединения - фланцевое 35
Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - сварное 37
Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - фланцевое 40
Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - фланцевое 45
Материал корпуса серый чугун GG-25 01
высокопрочный чугун GGG-40 02
углеродистая сталь GS-C25 03
нержавеющая сталь CF8 05
Уплотнение по штоку сальниковое 01
сильфонное 02
Диаметр DN клапана, мм 100
Давление PN клапана, бар 16
Присоединение Фланцевое Ф
Внутренняя резьба Р
под приварку С
Управление Штурвал Пусто
Электропривод* /EA

* - модели привода и опции указываются далее через "/"
