Вентиль запорный АДЛ ГРАНВЕНТ KV31, сильфонный, чугунный, DN15...200 мм, PN16 бар, фланцевый, управление - штурвал

Технические характеристики

Условный диаметр	15...200 мм
Условное давление	16 бар
Рабочая температура	-10...+300°С
Уплотнение по штоку	сильфонное
Тип присоединения	фланцевое
Тип управления	штурвал

Применение

Запорные вентиля ГРАНВЕНТ KV31 применяются как запорная арматура в трубопроводах для пара, горячей и холодной воды в системах тепло- и водоснабжения. Седельная конструкция обспечивает герметичность класса А на высоких температурах. Сильфонное уплотнение не требует обсуживания и гарантирует отсутствие протечек по штоку вентиля. Для паровых систем применение запорных вентилей ГРАНВЕНТ KV31 более актуально, чем клиновые задвижки или шаровые краны, так как при открытии обеспечивается равномерное распределение конденсата и существенно снижается риск образования гидравлического удара.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Вентиль запорный АДЛ ГРАНВЕНТ KV31, сильфонный, чугунный, DN15...200, PN16, фланцевый, управление - штурвал

ОПИСАНИЕ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV31

ГРАНВЕНТ KV16 - это запорный вентиль с сальниковым уплотнением по штоку и применяются как запорная арматура в трубопроводах для пара, горячей и холодной воды в системах теплоснабжения. Седельная конструкция с металлическим седлом и плунжером обспечивает герметичность класса А на высоких температурах. Для паровых систем применение запорных вентилей ГРАНВЕНТ KV16 более актуально, чем клиновые задвижки или шаровые краны, так как при открытии обеспечивается равномерное распределение конденсата и существенно снижается риск образования гидравлического удара. Сальниковое уплотненение требует периодического обслуживания и подтягивания для обеспечение герметичности по штоку.

УСТАНОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV31

ГРАНВЕНТ KV16 устанавливается произвольно, направление потока должно совпадать со стрелкой на корпусе. На горизонтальном участке рекомендовано устанавливать с расположением штока вверх, или под углом до 90 градусов относительно оси. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля. Следует знать, что частицы окалины всегда имеют более высокую твердость, чем уплотнительная поверхность запороного вентиля, выполненная из нержавеющей стали, поэтому попадание окалины на поверхность между седлом и плунжером всегдща будет вызывать повреждение последних.

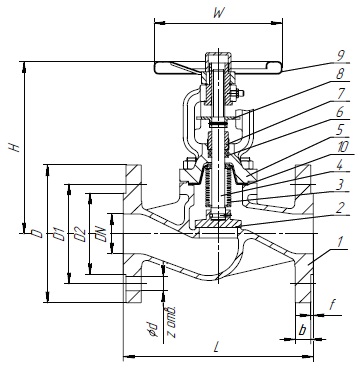

СПЕЦИФИКАЦИЯ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV31

№	Позиция	Материал	Схема
1	Корпус	Чугун GG-25
2	Диск	Нерж. сталь Х20Cr13
3	Сильфон	Нерж. сталь AISI 304
4	Шток	Нерж. сталь AISI 304
5	Крышка	Чугун GG-25
6	Уплотнение	Графит
7	Сальник	Сталь
8	Ограничитель положения	Сталь
9	Штурвал	Сталь
10	Прокладка крышки	Графит

ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV16

t, (^oС)	–10	120	150		180	200	230		250	300
PN, (МПа)	1,6	1,6	1,44		1,34	1,28	1,18		1,12	0,96

ГАРАБРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV31

Артикул	DN	L	D	D1	D2	Z??d	b–f	W	H	Kv, (м³/ч)	Масса, (кг)
	15	130	95	65	45	4х14	14-2	120	194	4,2	4
	20	150	105	75	58	4х14	16-2	120	194	7,4	5
	25	160	115	85	68	4х14	16-2	140	205	12	6
	32	180	140	100	78	4х18	16-2	140	215	19	8
	40	200	150	110	88	4х18	16-3	140	224	30	9
	50	230	165	125	102	4х18	18-3	160	230	47	13
	65	290	185	145	122	4х18	18-3	200	282	77	21
	80	310	200	160	138	8х18	20-3	220	335	120	27
	100	350	220	180	158	8х18	20-3	280	361	188	38
	125	400	250	210	188	8х18	22-3	360	445	225	50
	150	480	285	240	212	8х22	22-3	360	499	364	69
	200	600	340	295	268	12х22	24-3	400	653	690	130
	250	730	405	355	320	12x26	26-3	400	824	1010	160
	300	850	460	410	378	12х26	28-4	500	993	1460	400

МАРКИРОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV31

KV 31 . 01 . 02 . 100 . 16 . Ф/-

Наименование	Модель клапана	KV
Серия	Корпус - серый чугун GG25 Сальниковое уплотнение штока Тип присоединения - фланцевое	16
	Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - сварное	17
	Корпус - серый чугун GG25 Сильфонное уплотнение штока Тип присоединения - фланцевое	31
	Корпус - нерж.сталь CF8 Сильфонное уплотнение штока Тип присоединения - фланцевое	35
	Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - сварное	37
	Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - фланцевое	40
	Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - фланцевое	45
Материал корпуса	серый чугун GG-25	01
	высокопрочный чугун GGG-40	02
	углеродистая сталь GS-C25	03
	нержавеющая сталь CF8	05
Уплотнение по штоку	сальниковое	01
Уплотнение по штоку	сильфонное	02
Диаметр	DN клапана, мм	100
Давление	PN клапана, бар	16
Присоединение	Фланцевое	Ф
	Внутренняя резьба	Р
	под приварку	С
Управление	Штурвал	Пусто
Управление	Электропривод*	/EA

* - модели привода и опции указываются далее через "/"
