Вентиль запорный АДЛ ГРАНВЕНТ KV40, сальниковый, стальной, DN15...400 мм, PN40, фланцевый, управление - штурвал

Технические характеристики

Условный диаметр	15...400 мм
Условное давление	40 бар
Рабочая температура	-40...+400°С
Уплотнение по штоку	сальниковое
Тип присоединения	фланцевый
Тип управления	штурвал

Применение

Запорные вентиля ГРАНВЕНТ KV40 применяются как запорная арматура в трубопроводах для пара, горячей и холодной воды в системах тепло- и водоснабжения, а так же на термомасле. Седельная конструкция обспечивает герметичность класса А на высоких температурах. Для паровых систем применение запорных вентилей более актуально, чем клиновые задвижки или шаровые краны. Сальниковое уплотненение требует периодического обслуживания и подтягивания для обеспечение герметичности по штоку.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Вентиль запорный АДЛ ГРАНВЕНТ KV40, сальниковый, стальной, DN15...400, PN40, фланцевый, управление - штурвал

ОПИСАНИЕ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV40

УСТАНОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV40

ГРАНВЕНТ KV40 устанавливается произвольно, направление потока должно совпадать со стрелкой на корпусе. На горизонтальном участке рекомендовано устанавливать с расположением штока вверх, или под углом до 90 градусов относительно оси. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля. Следует знать, что частицы окалины всегда имеют более высокую твердость, чем уплотнительная поверхность запороного вентиля, выполненная из нержавеющей стали, поэтому попадание окалины на поверхность между седлом и плунжером всегдща будет вызывать повреждение последних.

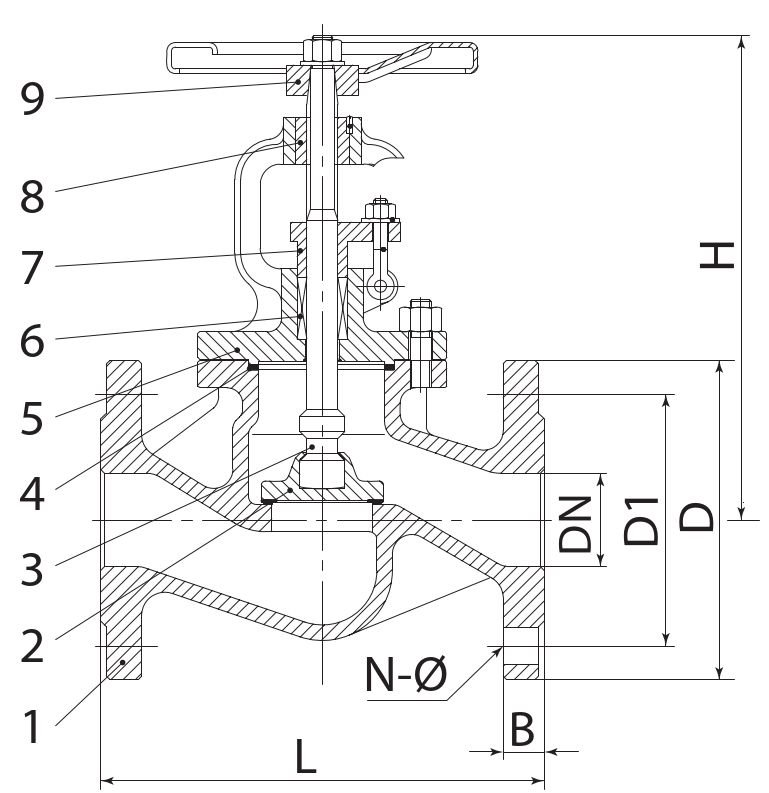

СПЕЦИФИКАЦИЯ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV40

Позиция	материал	Схема
1. Корпус	Сталь GS-C25
2. Диск	Нерж. сталь Х10Cr13
3. Шток	Нерж. сталь Х7Cr13
4. Прокладка корпуса	Графит
5. Крышка	Сталь GS-С25
6. Сальниковая набивка	Графит
7. Сальник	Сталь
8. Втулка	Бронза
9. Штурвал	Сталь GS-С25

ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV40

t, (°С)	–40	120	200	250	300	350	400
PN, (бар)	40	40	35	32	28	24	21

ГАРАБРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV40

Артикул	DN	L	D	D1	H	N-ф	(Kvs, м3/ч)	Масса, кг
BO03B102680	15	130	95	65	180	4Ч14	4,2	4
BO03B102684	20	150	105	75	190	4Ч14	7,4	5
BO03B102685	25	160	115	85	220	4Ч14	12	6
BO03B102686	32	180	140	100	220	4Ч18	19	8
BO03B102687	40	200	150	110	230	4Ч18	30	10
BO03B102688	50	230	165	125	250	4Ч18	47	13
BO03B102691	65	290	185	145	260	8Ч18	77	21
BO03B102692	80	310	200	160	325	8Ч18	120	27
BO03B102693	100	350	235	190	340	8Ч22	188	40
BO03B102696	125	400	270	220	410	8Ч26	288	61
BO03B102698	150	480	300	250	450	8Ч26	410	86
BO03B102699	200	600	375	320	540	12Ч30	725	116
BO03B102700	250	730	450	385	660	12Ч33	1145	285
BO03B102702	300	850	515	450	710	16Ч33	1635	410
BO03B102703	350	980	580	510	845	16Ч36	2225	641
BO03B102705	400	1100	660	585	950	16Ч39	2906	957

Примечание: KV40 поставляется с седловым уплотнением «металл-по-металлу». Уплотнением по штоку является сальник. Данный тип клапана в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки. Фланцевое присоединение согласно стандарту DIN2501 (DIN2635 на PN 4,0) / EN1092-1. Возможно использование ответных фланцев российского производства согласно ГОСТ 12821-80 на PN 4,0.

МАРКИРОВКА ВЕНТИЛЯ ЗАПОРНОГО ГРАНВЕНТ KV40

KV 40 . 03 . 01 . 100 . 40 . Ф/-

Наименование	Модель клапана	KV
Серия	Корпус - серый чугун GG25 Сальниковое уплотнение штока Тип присоединения - фланцевое	16
	Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - сварное	17
	Корпус - серый чугун GG25 Сильфонное уплотнение штока Тип присоединения - фланцевое	31
	Корпус - нерж.сталь CF8 Сильфонное уплотнение штока Тип присоединения - фланцевое	35
	Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - сварное	37
	Корпус - угл.сталь GS-C25 Сальниковое уплотнение штока Тип присоединения - фланцевое	40
	Корпус - угл.сталь GS-C25 Сильфонное уплотнение штока Тип присоединения - фланцевое	45
Материал корпуса	серый чугун GG-25	01
	высокопрочный чугун GGG-40	02
	углеродистая сталь GS-C25	03
	нержавеющая сталь CF8	05
Уплотнение по штоку	сальниковое	01
Уплотнение по штоку	сильфонное	02
Диаметр	DN клапана, мм	100
Давление	PN клапана, бар	16
Присоединение	Фланцевое	Ф
	Внутренняя резьба	Р
	под приварку	С
Управление	Штурвал	Пусто
Управление	Электропривод*	/EA

* - модели привода и опции указываются далее через "/"
