Редукционный клапан ADCA PRV57, пилотный, на пар и газы, DN15...100, PN16/40, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16/40 бар
Давление настройки	0,07...17,0 бар
Температура среды	до 180/250°С
Величина Kvs	2,2...103,0 м3/ч
Тип присоединения	резьба, фланец

Применение

Клапаны редукционные ADCA PRV57 – это регулирующие клапаны прямого действия с пилотным управлением. Клапаны применяются для снижения давления в пароконденсатных системах, системах сжатого воздуха, других инертных газов. Редукционные клапаны ADCA PRV57 с пилотным управлением отличает чувствительное и точное управление давлением даже при колебаниях давления и расхода.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Редукционный клапан ADCA PRV57, пилотный, на пар и газы, DN15...100, PN16/40, из углеродистой или нержавеющей стали, фланцевый

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57

Клапаны редукционные ADCA PRV57 – это регулирующие клапаны прямого действия с пилотным управлением. Клапаны применяются для снижения давления в пароконденсатных системах, системах сжатого воздуха, других инертных газов, а также в жидкостных системах в соответствии с материалами конструкции. Типовыми применениями являются установка в технологических процессах для поддержания постоянного давления на выходе вне зависимости от изменения расхода и давления на входе. Редукционные клапаны данной серии отличает чувствительное и точное управление давлением даже при колебаниях давления и расхода.

Точное регулирование давления на выходе от 0,07 до 17 бар при широких диапазонах расхода
Надежная конструкция из углеродистой стали или нержавеющей стали
Поршневое управление штоком клапана
Закаленный плунжер

УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. Другие пространственные расположения клапана запрещены. Пилотные клапаны не требуют импульсную трубку, однако для повышения точности регулирования её можно установить. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57

Условный диаметр	DN15....50
Условное давление	PN 40 бар
Максимальная рабочая температура	+250°С
Входное давление	До 28 бар
Выходное давление (давление настройки)	0,07...17,0 бар
Макс. редукционное соотношение	10:1
Допустимая протечка по сделу	0,1% от Kvs клапана
Исполнения клапана	PRV57, PRV57E - стандартные модели для пара. PRV57I, PRV57IE - модели из нержавеющей стали для пара (DN 15 - DN 50) PRV57G, PRV57GE - модели из углеродистой стали для сжатого воздуха и газов. PRV57GI, PRV57GIE - модели из нержавеющей стали для сжатого воздуха и газов. Суффикс "E": модели с электромагнитным (соленоидным) клапаном для дистанционного запирания. PRS: все вышеуказанные модели доступны с дополнительным пилотом клапана поддержки, включая PRS57G
Тип присоединения	Фланцевое EN 1092-1 PN16 или PN40 Стандартные фланцы PN16 DN65 поставляются с 4 отверстиями. 8 отверстий в соответствие с EN 1092-1/2 - по запросу.
ОПЦИИ	Исполнение с мягким седловым уплотнением Исполнение на низкое давление Исполнение с купольной нагрузкой (купольная модель) Исполнение с дренажным штуцером в нижней части клапана Исполнение со стеллитированным плужером и седлом Исполнение с внутренней импульсной трубкой

ОПЦИИ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57

Исполнение на низкое давление	C купольной нагрузкой	Закрытая рукоятка регулировки	C дренажным штуцером в нижней части клапана	C внутренней импульсной трубкой

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЯ НА ВЫХОДЕ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57

Цвет пружины	Зеленая w/1 мембрана	Синяя w/1 мембрана	Красная w/2 мембраны	Черная w/2 мембраны
Давление настройки, бар	0,07 - 0,5* 0,35 - 2,0	1,5 - 5,5	3,5 - 8,5	7,0 - 17,0

* В исполнении клапана на низкое давление.

ПАРАМЕТРЫ ДАВЛЕНИЯ-ТЕМПЕРАТУРЫ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57

Модель клапана	PRV57		PRS57		PRV57E / PRS57E
Номинальное давление по корпусу	PN 16	PN 40	PN 16	PN 40	PN 16	PN 40
Максимальное давление на входе (пар)	13 бар	28 бар	13 бар	17 бар	10 бар	10 бар
Максимальное давление на входе	16 бар	31 бар	16 бар	17 бар	10 бар	10 бар
Максимальное давление на выходе	13 бар	17 бар	16 бар	17 бар	10 бар	10 бар
Минимальное давление на выходе *	0,35	0,35	0,35	0,35	0,35	0,35
Максимальная рабочая температура	250 ºC	250 ºC	250 ºC	250 ºC	180 ºC	180 ºC
Максимальное соотношение	10:1	10:1	10:1	10:1	10:1	10:1
Максимальное давление гидравлического теста	24 бар	60 бар	24 бар	60 бар	24 бар	60 бар

* 0,07 бар в исполнении с крышкой (верхняя часть клапана) на низкое давление (максимальное давление на входе ограничено 7 барами).
Примечание: условия ограничения давления и температуры могут измениться, если выбрана версия «G» для сжатого воздуха и газов или используются мягкие уплотнения / поршневые кольца.

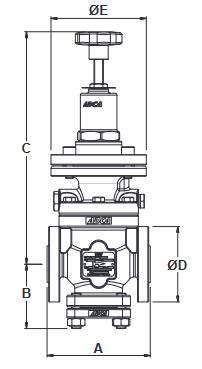

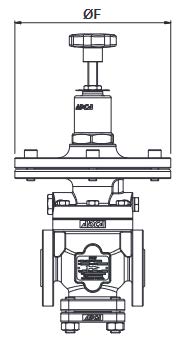

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV57
