Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения серия 13, DN 15-125, PN 25 / 40 бар, под приварку, полный проход

Технические характеристики

Условный диаметр	15...125 мм
Условное давление	25/40 бар
Рабочая температура	-40...+200°С
Проходное сечение	Полный проход
Тип присоединения	Под приварку
Управление	рукоятка

Применение

КШТ БИВАЛ 13-ой серии от компании АДЛ - Это стальные шаровые краны, бюджетной серии, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Полный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
CM02H460863	КШТ 13.15.40 С/С	15	1051.93 ₽	уточняйте
CM02H460864	КШТ 13.20.40 С/С	20	1259.62 ₽	уточняйте
CM02H460865	КШТ 13.25.40 С/С	25	1342.31 ₽	уточняйте
CM02H460866	КШТ 13.32.40 С/С	32	1782.70 ₽	уточняйте
CM02H460867	КШТ 13.40.40 С/С	40	1815.50 ₽	уточняйте
CM02H573062	КШТ 13.50.40 С/С	50	2142.31 ₽	уточняйте
CM02H573064	КШТ 13.65.25 С/С	65	3486.55 ₽	уточняйте
CM02H573066	КШТ 13.80.25 С/С	80	4751.94 ₽	уточняйте
CM02H573067	КШТ 13.100.25 С/С	100	7363.49 ₽	уточняйте
CM02H573071	КШТ 13.125.25 С/С	125	10038.50 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

АДЛ БИВАЛ КШТ13 Кран шаровой стальной для теплоснабжения, DN15...125, PN25 бар, полный проход, сварное соединение, управление - рукоятка

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана	Углеродистая сталь Ст.20
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM, Viton

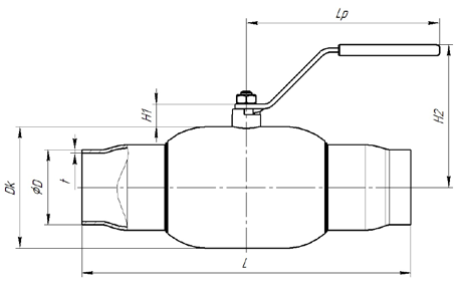

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

DN,(мм)	Маркировка	Проходной DN,(мм)	Размеры, (мм)							Масса, (кг)
DN,(мм)	Маркировка	Проходной DN,(мм)	Dk	d	t	L	H1	H2	Lp	Масса, (кг)
15	КШТ 13.015.40 с/с	15	42	22	3	200	16	102	160	0,6
20	КШТ 13.020.40 с/с	20	51	27	3	230	14	107	160	0,9
25	КШТ 13.025.40 с/с	25	57	32	3	230	17	111	160	1,2
32	КШТ 13.032.40 с/с	32	84	38	3	250	14	115	170	2,3
40	КШТ 13.040.40 с/с	40	89	48	4	270	16	120	170	2,5
50	КШТ 13.050.40 с/с	50	108	57	3	280	14	127	170	3,3
65	КШТ 13.065.25 с/с	65	127	76	4	280	16	138	300	5,4
80	КШТ 13.080.25 с/с	80	152	89	4	300	18	150	300	7,7
100	КШТ 13.100.25 с/с	100	180	108	5	330	19	160	300	12,8
125	КШТ 13.125.25 с/с	125	219	133	5	360	20	220	443	17,8
