Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия13, DN15...125, PN16...40 бар, фланцевый, полный проход, рукоятка

Технические характеристики

Условный диаметр	15...125мм
Условное давление	16...40бар
Рабочая температура	-40...+200°С
Проходное сечение	Полный проход
Присоединение	Фланцевое
Управление	Рукоятка

Применение

БИВАЛ КШТ 13-ой серии от компании АДЛ - Это бюджетная серия стальных шаровых кранов, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Полный проход. Отличаются от стандратной серии другой строительной длинной и шаровой пробкой из простой нержавеющей стали. Управление - только рукоятка.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
CM02H573076	КШТ 13.15.40 Ф/Ф	15	1400.00 ₽	уточняйте
CM02H573077	КШТ 13.20.40 Ф/Ф	20	1634.62 ₽	уточняйте
CM02H573078	КШТ 13.25.40 Ф/Ф	25	1905.78 ₽	уточняйте
CM02H573079	КШТ 13.32.40 Ф/Ф	32	2428.85 ₽	уточняйте
CM02H573080	КШТ 13.40.40 Ф/Ф	40	2615.39 ₽	уточняйте
CM02H573081	КШТ 13.50.40 Ф/Ф	50	3205.78 ₽	уточняйте
CM02H573082	КШТ 13.65.16 Ф/Ф	65	5215.40 ₽	уточняйте
CM02H573083	КШТ 13.65.25 Ф/Ф	65	5414.36 ₽	уточняйте
CM02H573084	КШТ 13.80.16 Ф/Ф	80	6221.17 ₽	уточняйте
CM02H573085	КШТ 13.80.25 Ф/Ф	80	6539.14 ₽	уточняйте
CM02H573086	КШТ 13.100.16 Ф/Ф	100	9553.88 ₽	уточняйте
CM02H573087	КШТ 13.100.25 Ф/Ф	100	9871.63 ₽	уточняйте
CM02H573090	КШТ 13.125.16 Ф/Ф	125	12990.43 ₽	уточняйте
CM02H573088	КШТ 13.125.25 Ф/Ф	125	14001.57 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия13, DN15...125, PN16...40 бар, фланцевый, полный проход, управление - рукоятка.

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

БИВАЛ КШТ 12-ой серии от компании АДЛ - Это основная серия стальных шаровых кранов, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Стандартный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана	Углеродистая сталь Ст20
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM

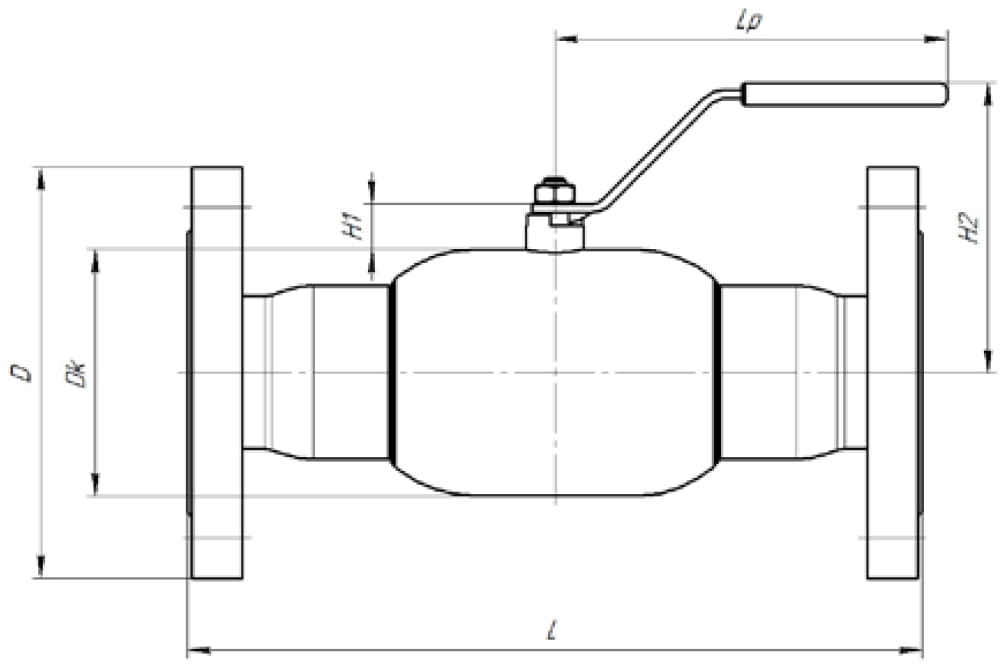

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

DN,(мм)	Маркировка	Проходной DN,(мм)	Размеры,(мм)							Масса,(кг)
			Dk	d		L	H1	H2	Lp	Масса,(кг)
			Dk	PN 16	PN 25	L	H1	H2	Lp	PN 16	PN25
15	КШТ 13.15.40 Ф/Ф	15	42	95		120	16	102	160	2,1
20	КШТ 13.20.40 Ф/Ф	20	51	105		140	14	107	160	2,9
25	КШТ 13.25.40 Ф/Ф	25	57	115		140	17	111	160	3,6
32	КШТ 13.32.40 Ф/Ф	32	84	135		165	14	115	170	5,9
40	КШТ 13.40.40 Ф/Ф	40	89	145		290	16	120	170	6,9
50	КШТ 13.50.40 Ф/Ф	50	108	160		300	14	127	170	8,9
65	КШТ 13.65.16(25) Ф/Ф	65	127	180		300	16	138	300	11,9
80	КШТ 13.80.16(25) Ф/Ф	80	152	195		320	18	150	300	15,9
100	КШТ 13.100.16(25) Ф/Ф	100	180	215	230	350	19	160	300	22,3	24,7
125	КШТ 13.125.16(25) Ф/Ф	125	219	245	270	380	20	220	443	30,6	34,4
