Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200-600, PN 25 бар, под приварку

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200-600, PN 25 бар, под приварку

Технические характеристики
Условный диаметр  200...600 мм
Условное давление 25 бар
Рабочая температура  -40...+200°С
Проходное сечение Стандартный проход
Тип присоединения Под приварку
Управление электропривод, редуктор, пневмопривод
Применение

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 22 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Кран шаровой стальной  АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200...600, PN 25, под приварку, стандартный проход, управление - редуктор или электропривод



ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 22 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы.



СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана Углеродистая сталь Ст.20
Шар Нержавеющая сталь
Седло шара и сальник Фторопласт с добавлением 20% углерода
Уплотнительные кольца EPDM, Viton

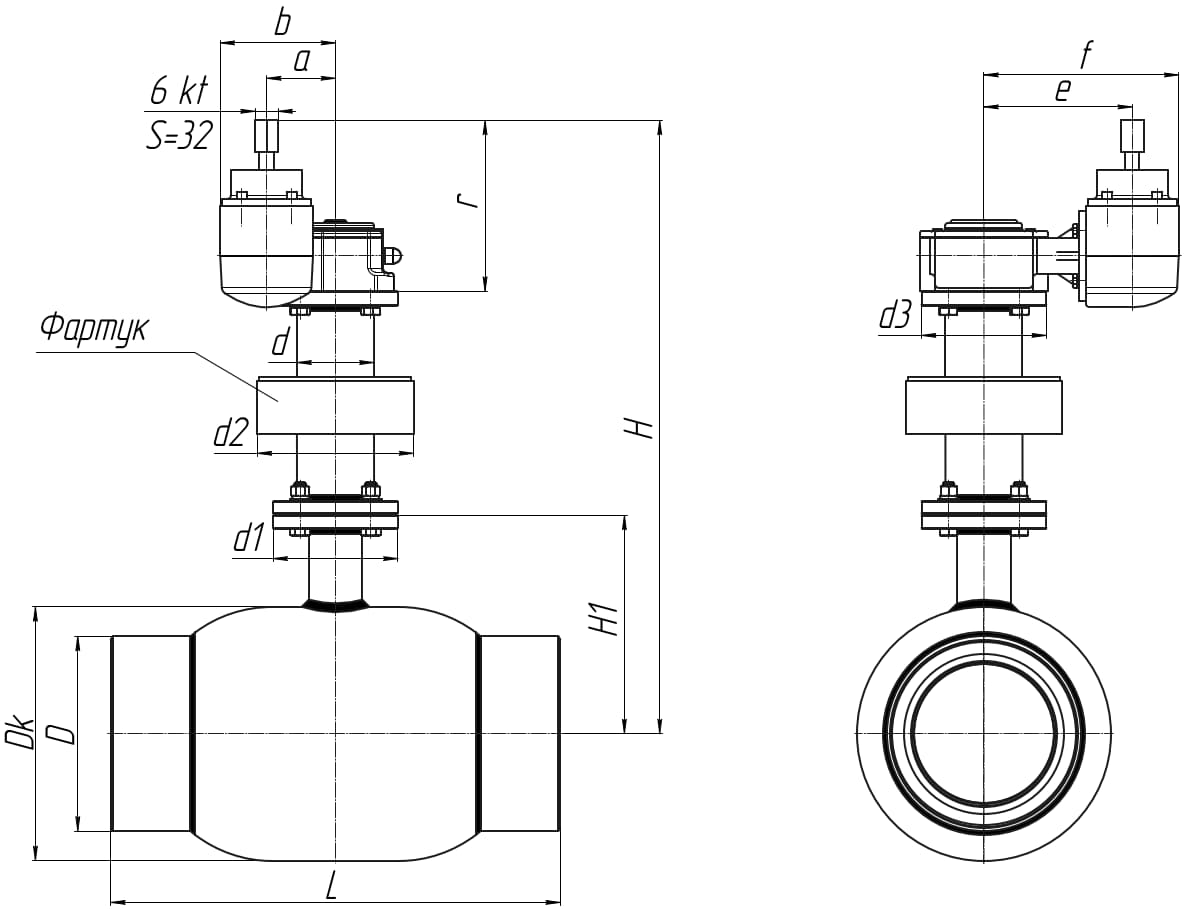

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

DN,(мм) Маркировка Редуктор Размеры,(мм)
Dk d L H1 d d1 d2 d3 r a b e f H (мин)
200 КШТ 22.200.25с/с Н штока Zмм Q1500-AG 273 219 390 239 89 150 127 150 223 84 147 196 261 720
250 КШТ 22.250.25с/с Н штока Zмм Q2000-AG 377 273 630 302 108 175 219 175 239,5 96,5 160 208 273 860
300 КШТ 22.300.25с/с Н штока Zмм Q6500-AG 457 325 724 351,5 108 210 219 210 212,5 137,5 222 235 290 960
350 КШТ 22.350.25с/с Н штока Zмм Q6500-AG 530 377 824 426 108 210 219 210 212,5 137,5 222 235 290 1037
400 КШТ 22.400.25с/с Н штока Zмм Q6500-AG 558,8 426 760 417 108 210 219 210 212,5 137,5 222 235 290 1027
500 КШТ 22.500.25с/с Н штока Zмм Q12000-AG 660 530 910 469,5 159 300 273 300 221,5 180 267 266 322 1122
600 КШТ 22.600.25с/с Н штока Zмм Q24000-AG 812,8 630 1065 580 219 350 273 350 243 252,5 335 452 505 1250



МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ



ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ
