Линейный пневмопривод тип P,R POLNA (Польша)

Технические характеристики

Корпус	Углеродистая /нержавеющая сталь
Мембрана	Полихлоропрен CR
Стойки	Нержавеющая сталь

Применение

Пневмоприводы типа P и R предназначены для установки на регулирующие клапаны серии Z, «Гранрег» КМ. Применяются в системах тепло- и водоснабжени я, охлаждения, вентиляции, в промышленных технологических системах.

Возможны два исполнения пневмоприводов: нормально-закрытое (R) и нормально-открытое (P).
Установка редуктора возможна как сверху привода, так и сбоку.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Линейный пневмопривод тип P,R POLNA (Польша)

Рвозд 0,02 - 0,6 МПа, Ручной дублер

Описание

Материалы

Корпус	Углеродистая /нержавеющая сталь
Мембрана	Полихлоропрен CR
Стойки	Нержавеющая сталь

Дополнительные опции

Модель	Описание
	Корпус из нержавеющей стали

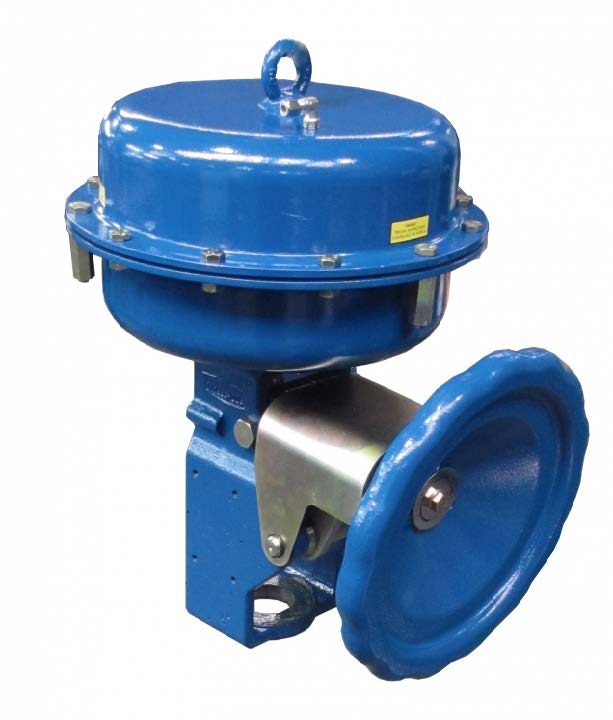

	Ручной дублер сверху
	Ручной дублер сбоку
	Индуктивные концевые выключатели
	Фильтр регулятор
	Пневматический позиционер
	Электропневматический позиционер
	Электропневматический позиционер HART протокол

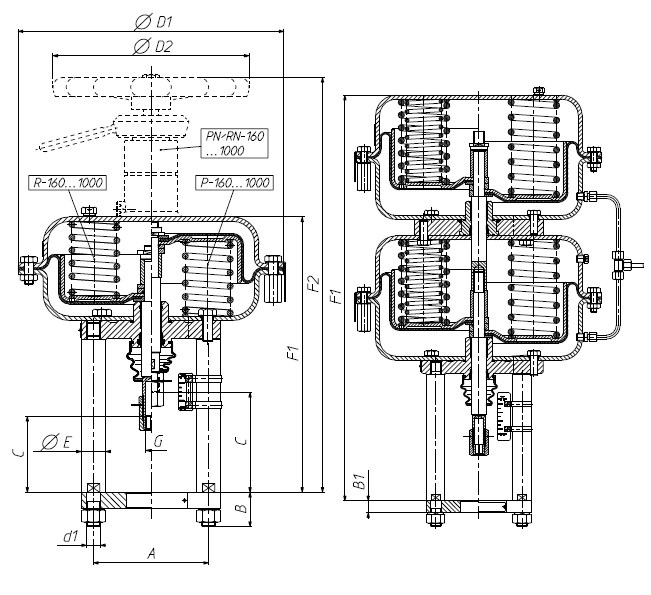

Размеры, (мм)

Размеры приводов	A	B	B1	C		D1	D2	d1	E	F1	F2	G	Масса, (кг)
Размеры приводов	A	B	B1	P, PN	R, RN	D1	D2	d1	E	F1	F2	G	P, R	PN, RN
160	110	31	18	110	84	210	225	M12	22	288	450	M12 x 1,25	9	13,5
250	110	31	18	112	86	240		M12	22	306	486		10	14,5
400	132	39	20	116		305		M16	28	312	474		16	20,5
630			22	134		375	305			402	564		30	37

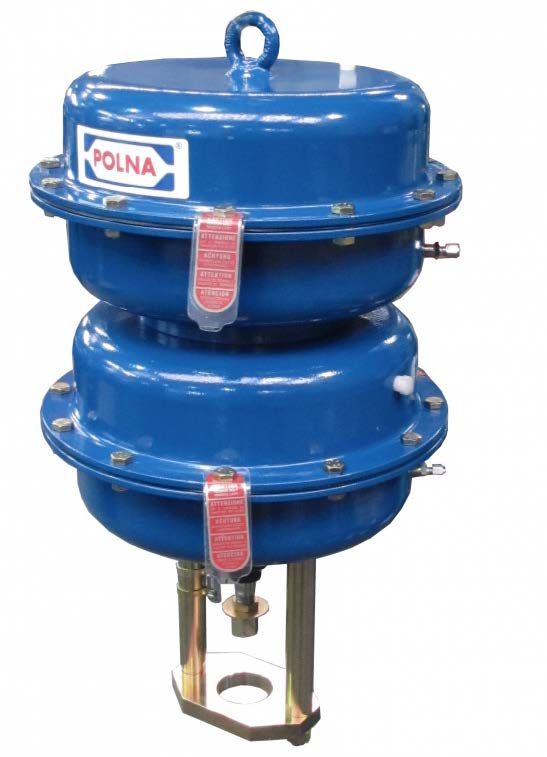

R-630T				-		375	-			616	-		45	52
1000	216	50		210	172	477	450	M24	42	558	825	M16 x 1,5	74	100

Выбор нормально-закрытого пневмопривода R для регулирующих клапанов в зависимости от перепада давления на клапане

Максимальный перепад давления на клапане, (МПа)
DN, (мм)		15	20	25	32	40	50	65	80	100	150	200	250
Тип	Управляющий сигнал, (МПа)	15	20	25	32	40	50	65	80	100	150	200	250
R250	0,02-0,1	2,3	0,7	0,5	0,2	-	-	-	-	-	-	-	-
R250	0,04-0,2	4,0	2,4	2,0	1,2	-	-	-	-	-	-	-	-
R400	0,04-0,2		-	-	2,4	1,4	0,6	-	-	-	-	-	-
R400	0,12-0,28	-	-	-	-	4,0	2,9	-	-	-	-	-	-
R630	0,04-0,2	-	-	-	-	-	0,9	0,4	0,2	-	-	-
R630	0,12-0,28	-	-	-	-	-	-	3,4	1,8	1,0	-	-	-
R1000	0,18-0,38		-	-	-	-	-	-	-	-	1,25	0,75	0,5
