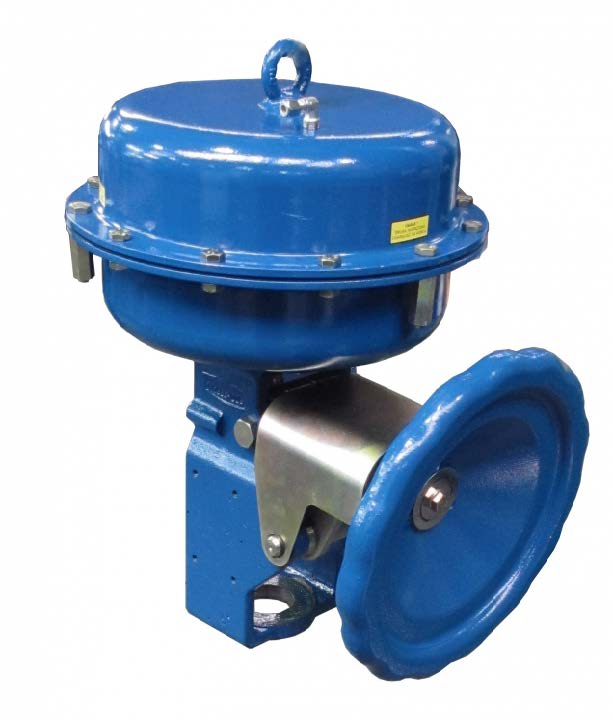

Пневмоприводы типа P и R предназначены для установки на регулирующие клапаны серии Z, «Гранрег» КМ. Применяются в системах тепло- и водоснабжени я, охлаждения, вентиляции, в промышленных технологических системах.
Возможны два исполнения пневмоприводов: нормально-закрытое (R) и нормально-открытое (P).
Установка редуктора возможна как сверху привода, так и сбоку.
| Корпус | Углеродистая /нержавеющая сталь |
| Мембрана | Полихлоропрен CR |
| Стойки | Нержавеющая сталь |

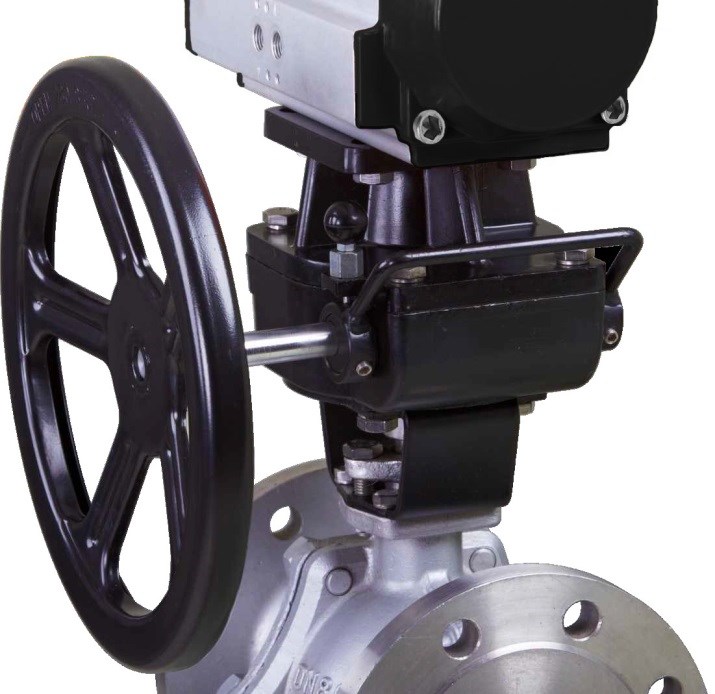

Ручной расцепляемый червячный дублёр серии GM производство ARTORQ используется в сочетании с пневматическим приводом, который является основным компонентом системы автоматического управления арматурой.
Дублёры GM предназначены в основном для ручного управления дроссельной заслонкой, шаровым краном или дисковым затвором с углом открытия и закрытия 90 градусов. Также дублёры могут быть использованы с другими типами приводов (гидравлический, электрический) в случаях, когда нет возможности автоматического управления арматуры и требуется ручное управление.
| Модель | Передаточное число |
Усилие вход, Nm |
Усилие выход, Nm |
Штурвал, мм |
Масса, Кг |
|---|---|---|---|---|---|
| GM-1 | 26:1 | 50 | 100 | ∅180 | 2,6 |
| GM-2 | 30:1 | 60 | 215 | ∅200 | 4,0 |
| GM-3 | 38:1 | 90 | 434 | ∅280 | 6,5 |
| GM-4 | 54:1 | 110 | 1000 | ∅300 | 13 |
| GM-5 | 80:1 | 140 | 2000 | ∅400 | 32 |
| GM-6 | 78:1 | 200 | 3500 | ∅500 | 43 |
| GM-7 | 98:1 | 200 | 4200 | ∅600 | 65 |
| GM-8 | 100:1 | 200 | 6000 | ∅600 | 95 |
