Основное применение:

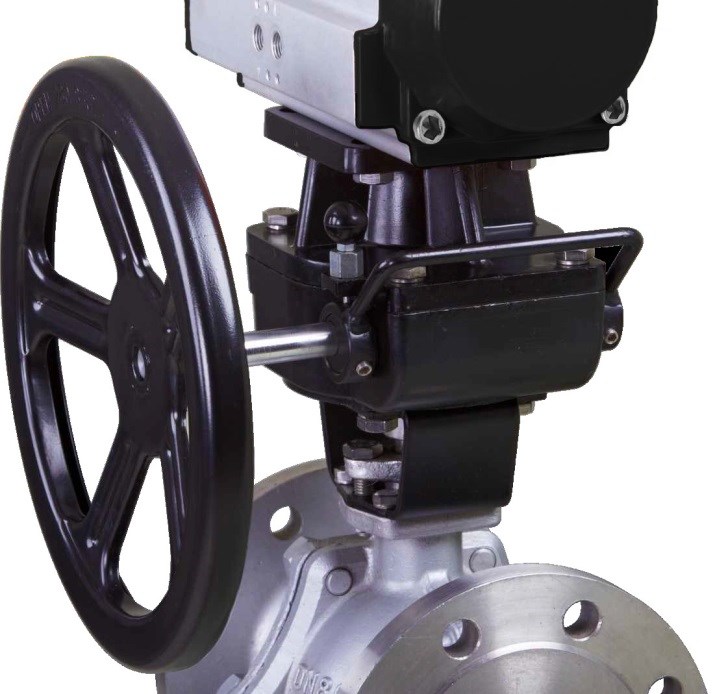

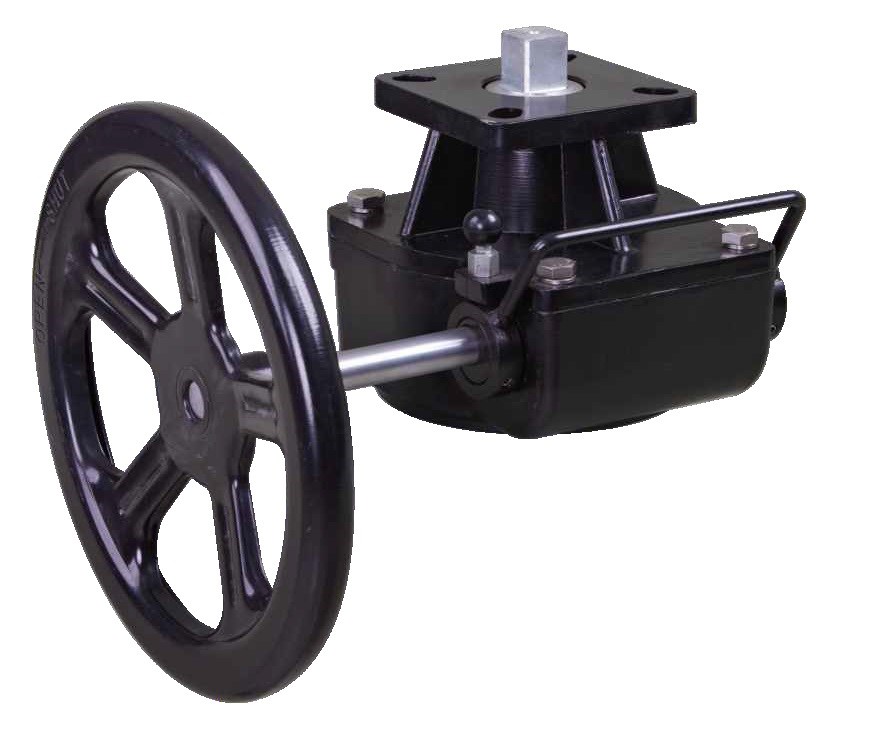

Ручной расцепляемый червячный дублёр серии GM производство ARTORQ используется в сочетании с пневматическим приводом, который является основным компонентом системы автоматического управления арматурой.
Дублёры GM предназначены в основном для ручного управления дроссельной заслонкой, шаровым краном или дисковым затвором с углом открытия и закрытия 90 градусов. Также дублёры могут быть использованы с другими типами приводов (гидравлический, электрический) в случаях, когда нет возможности автоматического управления арматуры и требуется ручное управление.

Ручной режим:

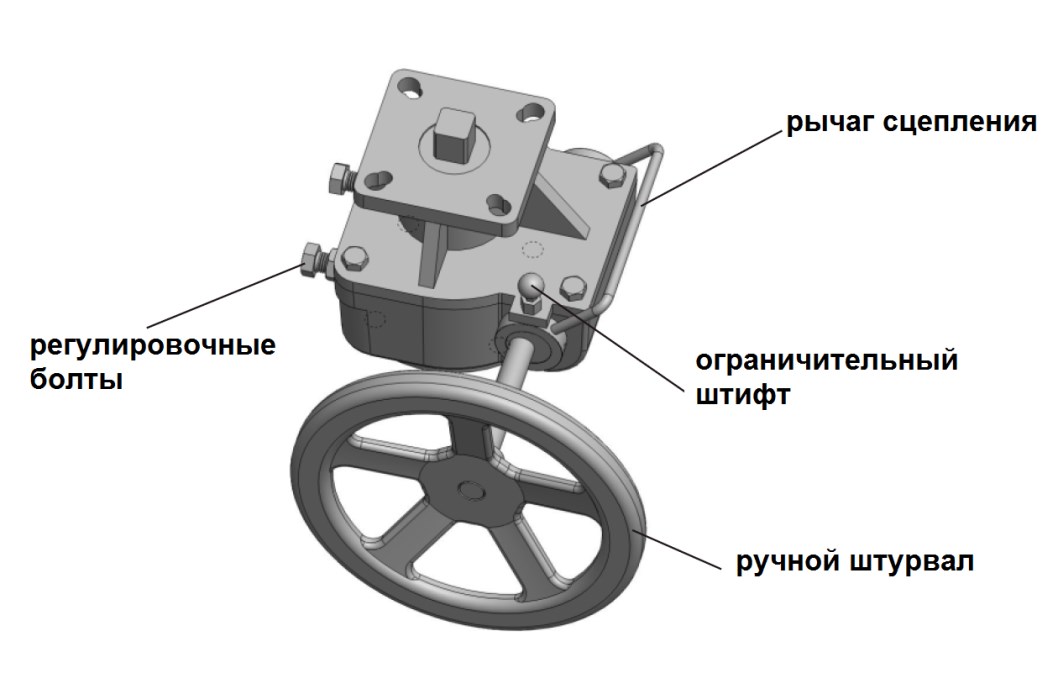

поднимите ограничительный штифт и поверните рычаг переключателя влево вверх до упора. Убедитесь, что ограничительный штифт на месте зафиксировал рычаг в положении для ручного управления, при этом червячная передача должна войти в зацепление с валом дублёра, начинайте поворачивайте маховик, чтобы открыть и закрыть клапан.

Автоматический режим:
поднимите ограничительный штифт и поверните рукоятку переключателя вправо вниз в положение для автоматического управления, убедитесь, что он зафиксирован на месте, при этом передача усилия на штурвал отсоединена, и вращающийся штурвал находится в режиме холостого хода.
При переключении рычага вверх и вниз может возникнуть явление заедания, сопротивления вызванное несовпадением червячной передачи с шестерней, это явление можно устранить, просто немного покачав штурвал в разные стороны.
