Пнемопривод поворотный  СМАРТГИР RT,  10,0... 9 500 Нм,  3,0...8,0 бар, 0...90°/180°, зубчато-реечный механизм для запорной и регулирующей арматуры.

ОПИСАНИЕ ПНЕВМОПРИВОДА ПОВОРОТНОГО СМАРТГИР серии RT

Компания «Академия Тепла» представляет новые пневматические приводы СМАРТГИР серии RT:
- поршневой четверть-оборотный пневматический привод с механизмом РЕЙКА-ШЕСТЕРНЯ для четвертьоборотных шаровых кранов и дисковых затворов,
- компактный легкий и прочный корпус из анодированного алюминия,
- Привод разработан с использованием технологий 3-D моделирования, с учётом современных инноваций в оптимизации дизайна изделия. Все приводы изготовлены в соответствии с ТУ и проходят предпродажный контроль. Благодаря новым материалам и новым технологиям гарантировано высокое качество изделия и высокая производительность.
- 15 типоразмеров пневматических приводов:
- серия RT.DA двухстороннего действия
- серия RT.SR с возвратными пружинами
- всепогодное исполнение, все детали имеют высокую стойкость к коррозии,
- устойчивость к низким (до -40°С)  температурам окружающей среды,
- смазка на весь срок службы привода,
- присоединительные размеры соответствуют стандартам ISO 5211 и VDI/VDE 3845
- все модели легко трансформируются от пружинного возврата к двойному действию и наоборот.

ОБЩИЕ ХАРАКТЕРИСТИКИ ПНЕВМОПРИВОДА ПОВОРОТНОГО СМАРТГИР серии RT

ВНИМАНИЕ! КРУТЯЩИЕ МОМЕНТЫ ПОВОРОТНОГО ПНЕВМОПРИВОДА СМАРТГИР ПРИВЕДЕНЫ В ТЕХНИЧЕСКОМ ОПИСАНИИ.

КОНСТРУКЦИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО СМАРТГИР серии RT

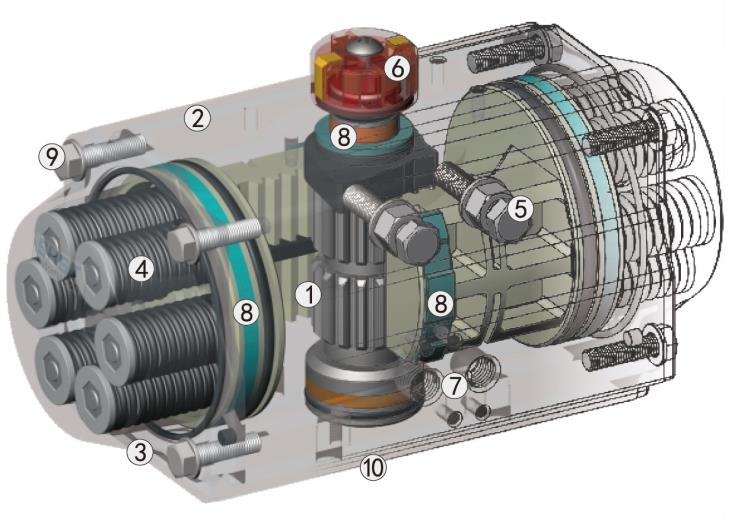

ОБЩИЙ ВИД

1. Вал, шестерня и два поршня cконструированы симметрично для обеспечения стабильной и быстрой работы. Привод имеет высокую точность и большую выходную мощность, причём вращение в обратном направлении может быть выполнено путём простой переустановки положения поршней. 2. Экструдированный корпус цилиндра изготовлен из высококачественного алюминиевого сплава с глубоко анодированной поверхностью для продления срока службы и снижения коэффициента трения. 3. Все типы приводов имеют один и тот же корпус цилиндра и торцевые крышки, и для односторонних приводов с пружинным возвратом, и для приводов двухстороннего действия. Приводы можно легко трансформировать для разных типов применения: для двухстороннего или одностороннего действия, установив или демонтировав пружины. 4. Количество комбинированных пружин, находящихся в ненагруженном состоянии, можно безопасно увеличить или уменьшить или во время сборки, или во время эксплуатации на “месте”. 5. Два регулировочных винта на боковой поверхности привода, который установлен на клапане, предназначены для точной настройки положения открытия и закрытия клапана. Специальные регулировочные винты, которые могут устанавливаться в торцевых крышках, намного длиннее и используются при необходимости полной или частичной регулировки хода. 6. Интерфейс подачи сжатого воздуха соответствует стандарту NAMUR для присоединения электромагнитного клапана NAMUR напрямую. Размер резьбы зависит от размера пневмопривода. 7. Композитный материал, из которого выполнены антифрикционные кольца на корпусе поршня и накладки на задней стенке зубчатой рейки, уплотнительные кольца поршней, а также зубчатый выходной вал снабжены консистентной смазкой для защиты от трения металл-металл. Таким образом, обеспечивается гарантия низкого трения и продление срока службы. В процессе эксплуатации не требуется дополнительного обслуживания. Все изнашиваемые детали можно заменить используя ремкомплект. 8. Присоединительный размер для клапана изготовлен в соответствии с последней версией IS05211, DIN3337 (F03-F25), что гарантирует взаимозаменяемость и универсальность приводов.

ПРИНЦИП ДЕЙСТВИЯ ПНЕВМОПРИВОДА ПОВОРОТНОГО СМАРТГИР серии RT

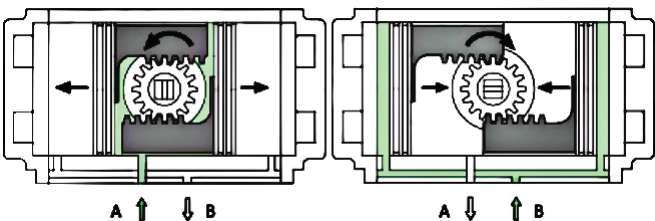

Схема пневмопривода двустороннего действия (стандартное исполнение). Вид сверху.
Соленоидный клапан 1/4”–5/2

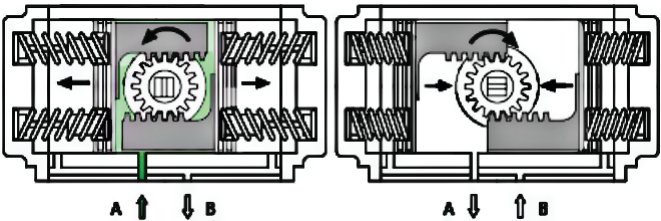

Схема пневмопривода с возвратной пружиной (стандартное исполнение). Вид сверху.
Соленоидный клапан 1/4”–3/2

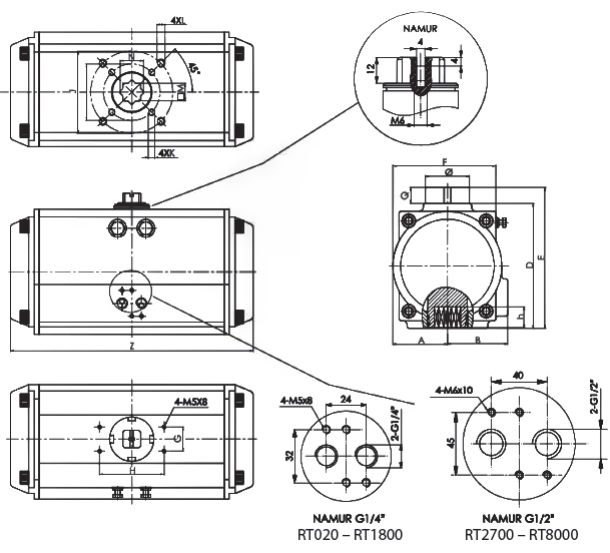

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО СМАРТГИР серии RT

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
Модель	A	B	D	E	F	G	H	I	J	K	L	M	N	Q	h	Z	Ш
RT020	30	41,5	72	92	65	30	80	F03	F05	M5x8	M6x10	11	15,5	20	14	149	40
RT035	36	47	88	108	72	30	80	F05	F07	M6x10	M8x13	14	19,7	20	18	168	40
RT050	42	53	99,5	119,5	81	30	80	F05	F07	M6x10	M8x13	14	19,7	20	18	184	40
RT075	46	57	109	129	92	30	80	F05	F07	M6x10	M8x13	17	24	20	21	210	40
RT110	50	58,5	116,5	136,5	98	30	80	F05	F07	M6x10	M8x13	17	24	20	21	262	40
RT160	57,5	64	133	153	109,5	30	80	F07	F10	M8x13	M10x16	22	31	20	26	268	40
RT255	67,5	74,5	155	175	127,5	30	80	F07	F10	M8x13	M10x16	22	29,5	20	26	301	55
RT435	75	77	172	192	137,5	30	80	F10	F12	M10x16	M12x20	27	36,7	20	31	394	55
RT665	87	87	197	217	158	30	80	F10	F12	M10x16	M12x20	27	36,7	20	31	458	55
RT1000	103	103	230	260	189	30	130	-	F14	-	M16x25	36	49,5	30	40	528	80
RT1200	113	113	255	285	210	30	130	-	F14	-	M16x25	36	49,5	30	40	536	80
RT1800	130	130	289	319	245	30	130	-	F16	-	M20x25	46	63,6	30	50	606	80
RT2700	147	147	328	358	273	30	130	-	F16	-	M20x25	46	63,6	30	50	726	80
RT3800	203	203	348	378	290	30	130	F16	215	M20x25	M20x25	46	63,6	30	60	760	80
RT5700	230	230	408	438	336	30	130	F16	F25	M20x25	8-M16x25	55	63,6	30	60	888	80
RT8000	258	258	480	510	360	30	130	F16	F25	M20x25	8-M16x25	55	77,7	30	60	930	80

КРУТЯЩИЕ МОМЕНТЫ ПНЕВМОПРИВОДА ПОВОРОТНОГО СМАРТГИР серии RT
